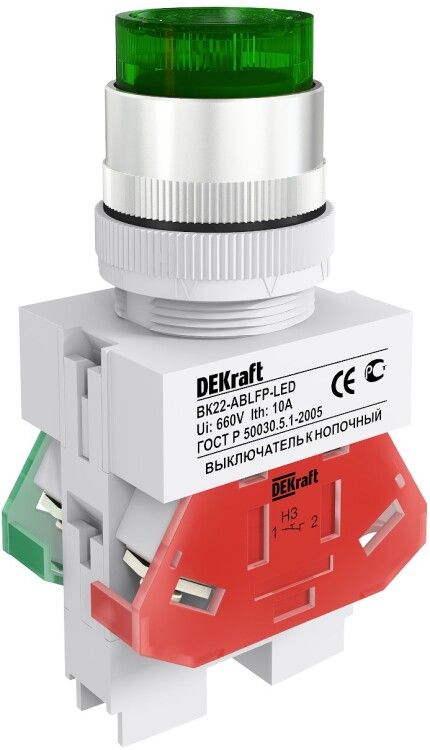

Выключатель кнопочный LED ABLFP ВК-22 d22мм 220В зел. DEKraft 25026DEK APC

Выключатель кнопочный LED ABLFP d22мм 220В зеленый ВK-22 от DEKraft - компактное устройство для управления и индикации состояния электрических цепей в промышленном оборудовании. Устройство сочетает надежную механическую коммутацию с яркой светодиодной индикацией, что делает его удобным для операторов и легко интегрируемым в панели управления.

Назначение и область применения

Выключатель кнопочный ВK-22 предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Индикация состояния через светодиод позволяет визуально определять, находится ли оборудование в рабочем режиме. Подходит для установки на панелях, дверях и корпусах станков, конвейеров, автоматических линий, систем управления и распределительных щитов. Может использоваться как стартер, аварийная остановка или сигнал активного режима.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип лампы: Светодиод (LED) - энергоэффективный, долговечный, работает при температуре от -25C до +55C
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Тип толкателя: Цилиндр выступающий - обеспечивает четкий тактильный отклик, предотвращает случайное нажатие
• Тип подключения: Винтовые зажимы - совместимы с проводами до 2,5 мм2
• Количество контактов: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО)
• Габариты: 22×22×22 мм - компактный формат для плотной компоновки
• Цвет кнопки: Зеленый - соответствует стандарту IEC для обозначения “пуск” или “работа”
• Цвет переднего кольца: Хром - улучшает контраст и эстетику панели
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Нормативный документ: IEC 60947-5-1 - соответствие международному стандарту на аппараты управления

Совместимость и монтаж

Выключатель ВK-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее хромированное кольцо фиксирует устройство в панели и герметично закрывает зазор. Для установки требуется только отвертка - подключение осуществляется через винтовые клеммы. Кабельный вход допускает одновременную прокладку двух жил (по одной на каждый контакт). Устройство не требует специальных инструментов и поддерживает быстрый сервисный доступ.

Безопасность и стандарты

Выключатель кнопочный ВK-22 соответствует требованиям стандарта IEC 60947-5-1, который регламентирует безопасность и надежность коммутационных аппаратов. Степень защиты IP54 гарантирует устойчивость к пылевому воздействию и влаге, что снижает риск отказа в условиях производства. Конструкция исключает самопроизвольное открытие контактов при вибрации. Напряжение 220 В AC соответствует типичным промышленным сетям, однако максимальное рабочее напряжение устройства - до 660 В, что даёт запас по безопасности.

Преимущества

• Яркая LED-индикация видна даже при ярком освещении
• Механизм без фиксации - кнопка возвращается в исходное положение после отпускания, подходящий вариант для импульсного управления
• Компактный размер позволяет использовать в ограниченных пространствах
• Два типа контактов (НО+НЗ) позволяют применять один прибор для сложных схем управления
• Хромированное кольцо повышает долговечность поверхности и упрощает очистку

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP54 не обеспечивает гидрозащиту
• Не имеет фиксации, поэтому не подходит для функций “вкл./выкл.” с удержанием - только импульсные команды
• Работает только с переменным током (AC); несовместим с источниками постоянного тока (DC) выше 30 В
• Климатическое исполнение УХЛ4 ограничивает использование на открытом воздухе или в сырых неотапливаемых помещениях зимой
• Не рекомендован для частых циклов более 1000 в час - возможен преждевременный износ механизма

Примеры использования

• Кнопка “Пуск” на станке ЧПУ - зеленый цвет указывает на готовность к работе
• Аварийная остановка на конвейере - используется в паре с другим выключателем красного цвета
• Индикация включения насоса в системе охлаждения
• Управление световой сигнализацией на сборочном участке
• Подключение к реле времени или PLC для контроля последовательности операций

Практические советы

• При монтаже проверьте глубину отверстия - корпус ВK-22 полностью утоплен в панели, не выступает назад
• Используйте провода с медными жилами и термоусадкой на концах - это повысит надежность винтового соединения
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Для многоканальной панели используйте одинаковые модели - это упростит обслуживание и обучение персонала
• Проверьте наличие напряжения перед подключением - LED-индикатор не будет работать без питания, даже если механизм исправен
• Если нужна фиксация в нажатом состоянии - выберите модель с фиксацией (например, ВК-22Ф), а не этот вариант
