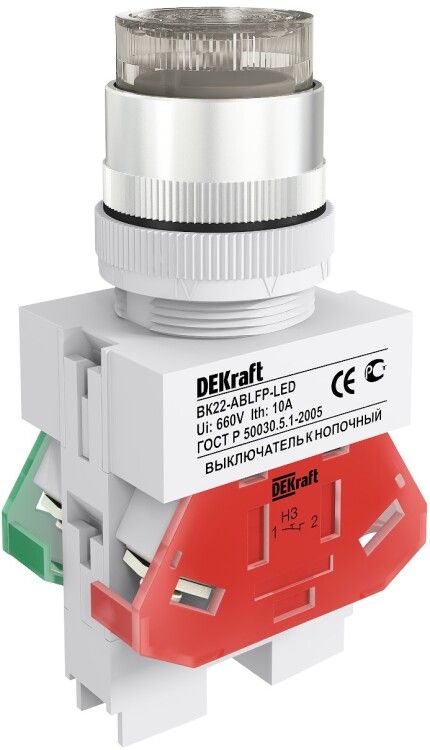

Выключатель кнопочный LED ABLFP ВК-22 d22мм 220В бел. DEKraft 25025DEK APC

Выключатель кнопочный ABLFP диаметр 22 мм белый LED 220В ВK-22 от DEKraft - компактное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где важна надежная коммутация и четкая видимость сигнала. Артикул 25025dek соответствует серийному решению ВК-22.

Назначение и область применения

Выключатель кнопочный ВK-22 предназначен для ручного включения и отключения электрических цепей постоянной или переменной нагрузки. Интегрированный светодиодный индикатор показывает текущее состояние - включен или выключен. Устройство применяется в системах автоматизации, на станках, конвейерах, щитах управления и других стационарных установках, где требуется простое и наглядное управление.

Технические характеристики

• Тип напряжения: переменный ток (AC), 220 В
• Номинальный ток: 10 А
• Диаметр отверстия для монтажа: 22 мм
• Тип лампы: светодиод (LED), питание от сети 220 В
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Механизм: без фиксации - возвращается в исходное положение после отпускания
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Цвет кнопки: белый, цвет переднего кольца: хром
• Тип толкателя: цилиндрический, выступающий - удобен для нажатия даже в перчатках
• Конструкция линзы: круглая, равномерно рассеивает свет LED
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный ВK-22 монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки используется фланец с передним хромированным кольцом - обеспечивает плотную посадку и эстетичный внешний вид. Кабель подключается к винтовым клеммам внутри корпуса - достаточно оголить 8–10 мм жилы и затянуть винты усилием 0,2–0,3 Нм. Не требует специальных инструментов. Совместим с любыми панелями толщиной до 6 мм. Не подходит для встраивания в стену или потолок - только поверхностный монтаж.

Безопасность и стандарты

Выключатель кнопочный ABLFP ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленном оборудовании. Степень защиты IP54 позволяет использовать устройство в условиях возможного попадания пыли и брызг воды - например, на производстве, в цехах, на линиях мойки. Климатическое исполнение УХЛ4 гарантирует работу в помещениях с контролируемым микроклиматом, включая неотапливаемые зоны в холодное время года.

Преимущества

• Интегрированный LED-индикатор снижает риск ошибок оператора - состояние цепи видно сразу
• Выступающий цилиндрический толкатель легко нажимается даже в перчатках или при ограниченном доступе
• Хромированное кольцо повышает долговечность поверхности и улучшает визуальное восприятие
• Винтовое подключение надежно фиксирует провода, не требует пайки или быстроразъёмных соединений
• Один корпус сочетает функции управления и индикации - экономит место на панели

Ограничения применения

• Не предназначен для работы в средах с постоянным воздействием струй воды, паром или маслом - IP54 недостаточно для таких условий
• Не имеет механической фиксации - нельзя оставить в состоянии “вкл” без дополнительных элементов управления
• Работает только при напряжении до 220 В AC - не совместим с высоковольтными цепями выше 660 В, хотя заявлено до 660 В, фактически номинал - 220 В
• Не рекомендован для частого циклического включения более 1000 раз в час - срок службы контактов может снизиться
• Не поддерживает подключение к постоянному току (DC) - только переменный ток 50/60 Гц

Примеры использования

• Запуск и остановка насоса на водопроводной станции
• Аварийная остановка конвейера на пищевом производстве
• Включение освещения в распределительном шкафу
• Управление пневматическим клапаном на линии сборки
• Индикация активного режима на пульте управления CNC-станком

Практические советы

• При монтаже проверьте глубину отверстия - корпус ВK-22 требует минимум 25 мм свободного пространства сзади для клеммника
• Для увеличения срока службы избегайте ударных нагрузок на толкатель - используйте мягкие клавиши или рычаги, если нужна частая работа
• При подключении LED-индикатора не путайте провода: фаза и ноль должны быть правильно определены, иначе светодиод не будет работать
• Если планируете несколько выключателей на одной панели - соблюдайте интервал не менее 30 мм между центрами для удобства обслуживания
• Для эксплуатации в условиях запылённости периодически протирайте поверхность сухой тканью - пыль может забивать линзу и снижать яркость индикации
