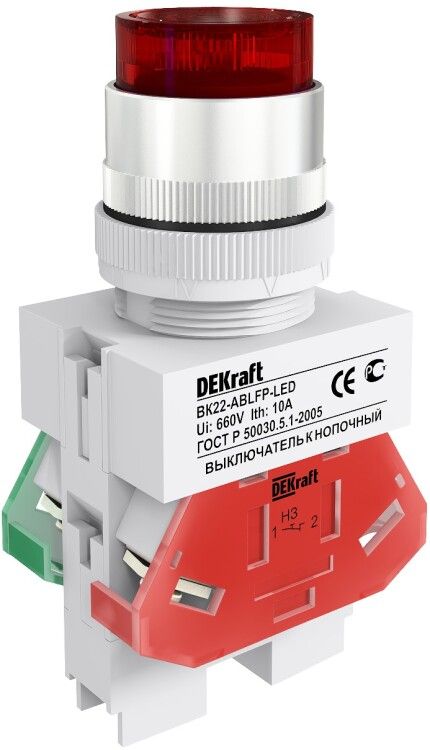

Выключатель кнопочный LED ABFP ВК-22 d22мм 220В с фиксацией красн. DEKraft 25136DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм красный LED 220В ВK-22 от DEKraft - это надёжный элемент управления с индикацией состояния, подходящий для включения и отключения цепей в промышленном оборудовании. Артикул 25136dek соответствует серии ВК-22 и обеспечивает долговечную работу в условиях повышенной запылённости.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм красный LED 220В ВK-22 предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Кнопка с фиксацией сохраняет своё положение после нажатия - удобно для режимов «вкл./выкл». Интегрированная светодиодная подсветка показывает текущее состояние устройства: горит - включено, гаснет - отключено. Подходит для установки на панелях, дверях и корпусах оборудования, где требуется визуальный контроль работы системы.

Технические характеристики

• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панелях
• Напряжение питания: 220 В AC - оптимально для промышленных сетей 50/60 Гц
• Номинальный ток: 10 А - способен коммутировать нагрузки до 2,2 кВт при 220 В
• Тип подсветки: светодиод (LED) - энергоэффективна, долго служит, яркая индикация
• Степень защиты: IP54 - защищает от пыли и брызг воды из любого направления
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР) - универсальная схема управления
• Тип толкателя: цилиндрический, высокий - удобен для нажатия даже в перчатках
• Материал переднего кольца: хромированный - устойчив к коррозии, эстетичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима влажность до 80%
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов
• Соответствие стандарту: IEC 60947-5-1 - международная норма для аппаратов управления

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм красный LED 220В ВK-22 монтируется через круглое отверстие диаметром 22 мм в стенке шкафа, панели или корпуса. Для установки используется фланец с передним хромовым кольцом - он плотно прилегает к поверхности и предотвращает люфт. После вставки фиксируется гайкой с внутренней стороны. Подключение осуществляется к клеммам с помощью винтов - рекомендуется использовать жилы сечением 0,5–2,5 мм2. Нельзя применять для монтажа в водяных средах или под прямым потоком воды - IP54 не обеспечивает герметичность при струйном воздействии.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленной автоматизации. Степень защиты IP54 позволяет безопасно использовать устройство в помещениях с повышенной запылённостью и возможными брызгами воды - например, на заводах, в цехах, на линиях сборки. Конструкция исключает случайное включение благодаря механической фиксации. Напряжение 220 В - не выше максимального рабочего значения 660 В, указанного производителем, что даёт запас по безопасности.

Преимущества

• Фиксированное положение кнопки снижает риск случайного отключения
• Яркая LED-индикация легко видна даже при плохом освещении
• Хромовое кольцо улучшает внешний вид и устойчиво к механическому износу
• Винтовое подключение надёжнее, чем быстроразъёмные, особенно при вибрациях
• Один комплект контактов (НО+НР) позволяет реализовать базовые схемы управления без дополнительных модулей

Ограничения применения

• Не предназначен для установки в условиях постоянного попадания воды - IP54 не защищает от струйного воздействия
• Запрещена работа при напряжении выше 660 В - превышение может повредить изоляцию контактов
• Не рассчитан на частые импульсные включения (более 1000 раз в час) - срок службы контактов ограничен
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Климатическое исполнение УХЛ4 не гарантирует работу при температурах ниже −25C

Примеры использования

• Пуск и остановка станков, насосов, конвейеров в цехах
• Управление системами вентиляции и освещения в производственных помещениях
• Кнопки аварийной остановки (E-stop) в составе пультов управления
• Индикация активного режима в распределительных щитах
• Устройства управления в пищевой, деревообрабатывающей и металлообрабатывающей промышленности

Практические советы

• При монтаже используйте отверстие точно 22 мм - меньший диаметр затруднит установку, больший вызовет люфт
• Проверьте соответствие сечения проводов - не более 2,5 мм2, чтобы не повредить винтовые клеммы
• Для длительной работы в пыльных условиях периодически протирайте поверхность кнопки - грязь может забивать механизм
• При подключении к катушкам реле или магнитных пускателей учтите индуктивную нагрузку - 10 А достаточно для большинства случаев
• Артикул 25136dek совместим с другими изделиями серии ВК-22 - можно собирать единые панели управления с одинаковой цветовой и функциональной кодировкой
