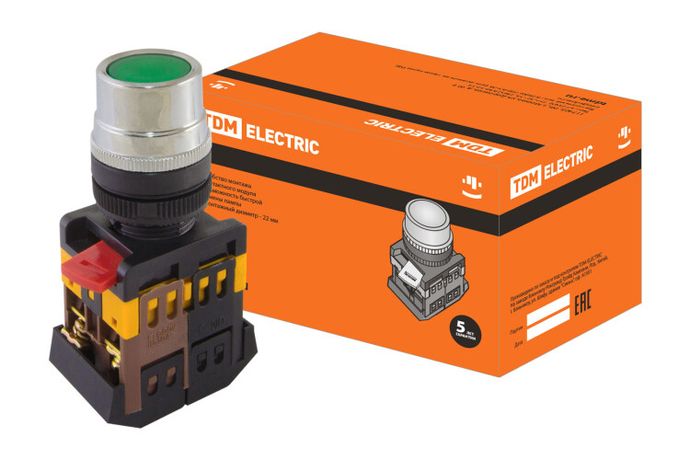

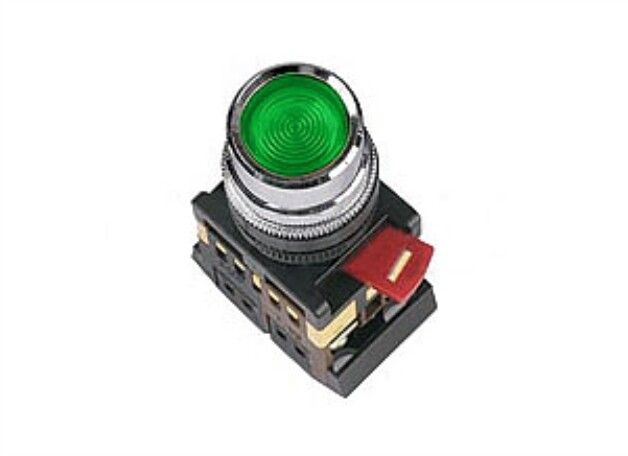

Кнопка ABLF-22 зеленый d22мм неон/230В 1з+1р | SQ0704-0002 TDM

Кнопка зеленая d22 мм неоновая 230 В 1 контакт замыкания + 1 контакт размыкания от TDM ELECTRIC (артикул sq0704-0002) - это комбинированное устройство для индикации состояния цепи и ручного управления оборудованием в электрощитах и промышленных системах. Устройство сочетает функции сигнализации и командного контроля в одном корпусе.

Назначение и область применения

Кнопка зеленая d22 мм неоновая 230 В 1 контакт замыкания + 1 контакт размыкания используется для двух целей:

• Как индикатор: зеленый свет показывает, что оборудование включено, работает или находится в безопасном состоянии.
• Как командный элемент: управляет включением/выключением контакторов, магнитных пускателей или реле в цепях переменного тока 50 Гц до 660 В.

Применяется в электрощитах, на пультах управления, в промышленном оборудовании, на объектах электроснабжения и автоматизированных линиях.

Технические характеристики

• Диаметр корпуса: 22 мм
• Напряжение индикатора: 230 В переменного тока (для неоновой лампы)
• Количество контактов: 1 пара - замыкание + 1 пара - размыкание (NO+NC)
• Срок службы индикатора: до 6000 часов (при использовании светодиодной матрицы)
• Материал корпуса: термостойкий пластик
• Степень защиты: IP65 (защита от пыли и струй воды)
• Рабочий ток контактов: до 5 А (по умолчанию; проверяйте нагрузку согласно схеме)

Неоновая лампа в базовой версии заменяема на светодиодную матрицу - она доступна на напряжения 12 В, 24 В, 36 В, 110 В (переменный или постоянный ток).

Совместимость и монтаж

Кнопка зеленая d22 мм неоновая 230 В 1 контакт замыкания + 1 контакт размыкания устанавливается в отверстие 22 мм на панели или щите. Монтаж выполняется через фиксирующую гайку снизу.

• Контакты подключаются винтовыми зажимами с тарельчатыми шайбами - обеспечивают плотный контакт и предотвращают ослабление при вибрациях.
• Контактный модуль крепится к основному блоку кнопки с помощью пластмассового флажка - не требует инструментов.
• Головка снимается без инструментов: можно менять светофильтры или заменять источник света (неон ↔ LED).
• Замена неоновой лампы на светодиодную матрицу возможна - снижает энергопотребление и продлевает срок службы.

Безопасность и стандарты

Кнопка соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP65 гарантирует работу в условиях запыленности и повышенной влажности. Напряжение 230 В рассчитано на использование в сетях TN-S/TN-C и IT с соблюдением норм ПУЭ.

Преимущества

• Двухфункциональность: одновременно индикатор и кнопка управления - экономит место на панели.
• Легкая замена светильника: возможность перехода с неоновой лампы на светодиодную матрицу без замены всего устройства.
• Устойчивость к вибрациям: тарельчатые шайбы в зажимах исключают самопроизвольное ослабление соединений.
• Цветовая стандартизация: зеленый свет соответствует международным нормам («включено / готово»).

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами или маслом - материал корпуса не устойчив к растворителям.
• Светодиодная матрица на 12–110 В требует внешнего источника питания - не работает от сети 230 В без преобразователя.
• Контакты не рассчитаны на высокие импульсные нагрузки (например, катушки с большой индуктивностью без дугогашения).
• Не рекомендуется использовать в качестве аварийной остановки - для этого применяются красные кнопки с механической блокировкой.

Примеры использования

• Индикация «готовности» станка на конвейере - зеленый свет горит, когда все системы в порядке.
• Управление пускателем насоса в системе водоснабжения - кнопка включает/выключает, а свет показывает текущее состояние.
• Пульт управления распределительным щитом на производстве - совмещённая кнопка и индикатор уменьшают количество элементов на панели.

Практические советы

• Перед установкой проверьте посадочный диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или повреждение корпуса.
• Если планируете заменить неон на LED - выбирайте матрицу с тем же типом контактов (NO+NC) и подходящим рабочим напряжением.
• При подключении проводов используйте жилы сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов.
• При сборке щита группируйте аналогичные кнопки по цвету и функции - это ускоряет обслуживание и снижает риск ошибок.
• Не затягивайте фиксирующую гайку слишком сильно - это может треснуть пластиковую резьбу.
