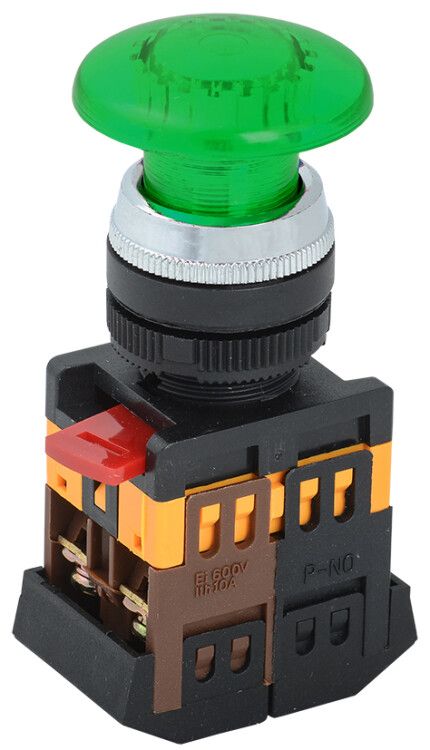

Кнопка зеленая AELA-22 Гриб с подсветкой неон 1з+1р 240В - BBG20-AELA-K06 IEK

Кнопка грибок зеленая d22мм неон 1з+1р 240В AELA-22 — это устройство для ручного управления электрическими цепями, предназначенное для запуска, остановки или аварийного отключения оборудования. Бренд GENERICA и артикул AELA-22 указывают на серию надежных кнопочных постов, используемых в промышленной автоматизации.

Назначение и область применения

Кнопка грибок зеленая d22мм неон 1з+1р 240В AELA-22 применяется для управления магнитными пускателями, реле и другими коммутационными устройствами в цепях переменного тока 50 Гц до 230 В или постоянного тока до 230 В. Зеленый цвет означает функцию «пуск» или «включение». Индикация неоновой лампой позволяет визуально контролировать состояние кнопки даже в условиях слабого освещения. Подходит для установки на панелях станков, конвейеров, систем вентиляции и другого промышленного оборудования.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Тип индикатора: неоновая лампа
• Механизм: с фиксацией (не самовозвратная)
• Цвет корпуса: зеленый
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, в помещениях с умеренной влажностью)
• Способ монтажа: на лицевую панель

Совместимость и монтаж

Кнопка AELA-22 монтируется через круглое отверстие диаметром 22 мм в панели. Для установки требуется только отвертка — провода подключаются к винтовым клеммам. Конструкция состоит из двух частей: головки с индикатором и контактного модуля, что позволяет легко менять поврежденную часть без замены всего поста. Совместима с любыми стандартными панелями толщиной до 8 мм. Не требует специальных инструментов.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1 — нормативным документам для кнопочного оборудования в промышленных электроустановках. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг воды или пыли. Применяется только во внутренних помещениях.

Преимущества

• Фиксированное положение — кнопка остается в нажатом состоянии, что удобно для длительного включения оборудования
• Яркая неоновая лампа показывает активное состояние, снижает риск ошибок при управлении
• Простая замена контактного модуля — не нужно менять весь пост при выходе из строя
• Зеленый цвет стандартизирован как сигнал «вкл» — соответствует международным практикам безопасности
• Высокая механическая долговечность — срок службы 10 лет при регулярном использовании

Ограничения применения

• Не предназначена для работы на открытом воздухе — степень защиты IP40 не защищает от влаги и пыли
• Не подходит для цепей выше 230 В или токов свыше 10 А
• Не имеет самовозврата — после нажатия необходимо отпустить вручную; не используется для аварийного выключения (для этого нужна красная кнопка с самовозвратом)
• Не рекомендуется для помещений с высокой влажностью, агрессивной средой или частыми мытьями

Примеры использования

• Запуск насоса на водопроводной станции
• Активация конвейера на пищевом производстве
• Включение системы вентиляции в административном здании
• Подача сигнала «готово» на пульте управления технологической линии

Практические советы

• Перед монтажом проверьте глубину панели — она должна позволять плотно закрепить кнопку без люфта
• При подключении соблюдайте полярность: хотя кнопка работает на AC/DC, для неона лучше использовать правильное направление тока
• Не затягивайте винты слишком сильно — можно повредить пластиковые клеммы
• Если кнопка используется в системе аварийного отключения, обязательно дополняйте её красной кнопкой с самовозвратом
• Проверяйте целостность неоновой лампы перед первым запуском — при перегорании лампы кнопка остаётся работоспособной, но визуальная индикация теряется
