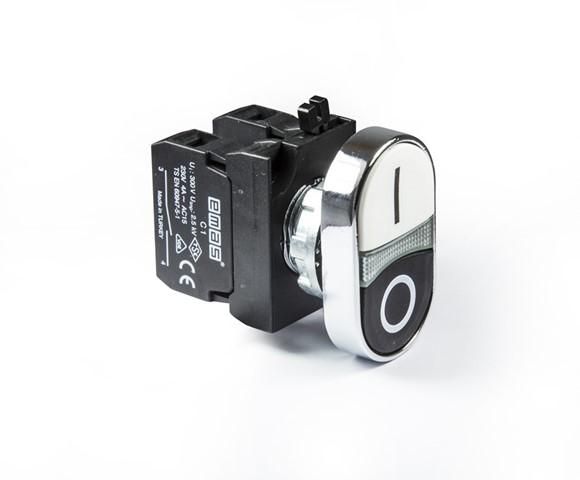

Кнопка сдвоенная (1НО+1НЗ) чёрный + белый цвет серия CM (250В AC 4А) IP65 - CM102K20HB EMAS

Кнопка сдвоенная EMAS CM102K20HB сочетает два контакта - нормально открытый и нормально замкнутый - в одном корпусе, что позволяет управлять двумя цепями одновременно. Подходит для систем управления, где требуется комбинированное включение и выключение, например, в автоматике станков или на конвейерах.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями. Её основное применение - системы, требующие одновременного действия двух противоположных сигналов: один контакт замыкает цепь при нажатии, другой - размыкает. Часто используется в пультах управления, аварийных остановках, переключательных схемах и устройствах с интерлоками.

Технические характеристики

• Количество контактов: 2 (1 НО + 1 НЗ)
• Цвет корпуса: черный/белый
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 (защита от твердых частиц >1 мм, брызги воды не защищены)
• Рабочее напряжение: до 500 В переменного тока
• Ток коммутируемый: до 5 А
• Механическая износостойкость: не менее 100 000 циклов

Совместимость и монтаж

Кнопка EMAS CM102K20HB монтируется в стандартную круглую нишу диаметром 16 мм. Крепление осуществляется с помощью фиксирующего кольца, которое затягивается с тыльной стороны панели. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Убедитесь, что толщина панели соответствует глубине крепления - не более 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Компоненты выполнены из самозатухающих материалов, исключающих распространение пламени. Работает в температурном диапазоне от –25C до +55C. Не предназначен для взрывоопасных сред.

Преимущества

• Объединённые контакты снижают количество элементов в панели и упрощают схему
• Чёткая тактильная отдача при нажатии обеспечивает уверенное управление
• Устойчив к механическим воздействиям и частому использованию
• Чёрно-белая окраска повышает контрастность и удобство идентификации

Ограничения применения

• Не использовать во влажных помещениях без дополнительной защиты - степень IP40 не предохраняет от брызг
• Не рассчитана на постоянную нагрузку выше 5 А - превышение вызывает перегрев и выход из строя
• Не подходит для высоких частот переключений свыше 10 циклов в минуту длительное время
• Не применяется в условиях сильных вибраций без демпфирующей установки

Примеры использования

• Аварийная остановка станка: нажатие - размыкание цепи питания (НО) и одновременное замыкание сигнала тревоги (НЗ)
• Переключение режимов работы конвейера: запуск одного двигателя и останов другого через одну кнопку
• Системы безопасности: активация светового индикатора при отключении питания

Практические советы

• При монтаже проверьте совпадение диаметра отверстия - 16 мм - с габаритами кнопки EMAS CM102K20HB
• Подключайте провода плотно, чтобы избежать нагрева на клеммах
• Для долговечности не используйте кнопку как рычаг - давить следует только на центральную часть
• Если нужна защита от пыли и влаги - устанавливайте её в закрытые щиты или добавляйте внешний кожух
• При замене старой кнопки - сверьте тип контактов: НО+НЗ отличается от просто НО или НЗ
