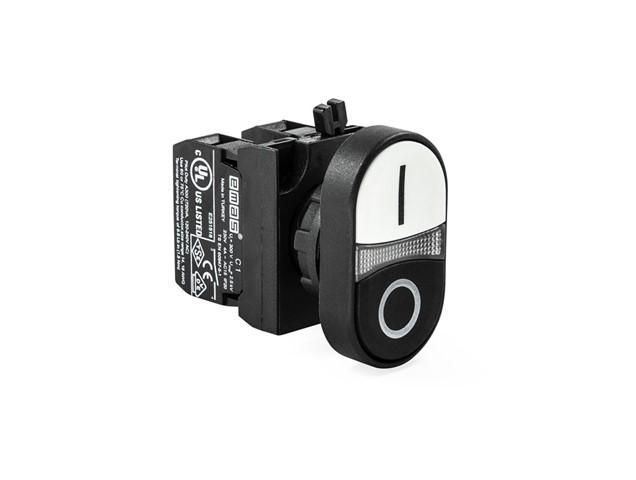

Кнопка сдвоенная (1НО+1НЗ) (CP) черн./бел. EMAS CP102K20HB

Кнопка сдвоенная черная/белая (CP) от бренда EMAS с артикулом cp102k20hb - это компактное устройство управления с двумя независимыми контактами: один нормально открытый, другой нормально закрытый. Подходит для задач, где требуется одновременное управление двумя цепями - например, остановка одного оборудования и запуск другого. Устройство защищено от пыли и воды под давлением, что делает его надежным в условиях производства.

Назначение и область применения

Кнопка сдвоенная cp102k20hb предназначена для ручного управления электрическими цепями в промышленной автоматизации. Её используют там, где необходимо одновременно разомкнуть одну цепь и замкнуть другую - например, при переключении режимов работы станка, остановке конвейера и активации сигнализации, или в системах безопасности с функцией “остановить-запустить”.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций (при полной нагрузке)
• Предельная частота нажатий: до 3000 в час без нагрузки, 1200 в час при максимальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и устойчивость к струям воды под давлением
• Сопротивление изоляции: не менее 10 МОм (измерено при 500 В)
• Сечение подключаемых проводов: 1,5–2,5 мм2

Совместимость и монтаж

Кнопка сдвоенная CP совместима со стандартными монтажными отверстиями диаметром 22 мм, типичными для промышленных панелей. Для установки используется фиксирующая гайка на корпусе. Провода подключаются к зажимам с винтовым креплением - подходят медные жилы сечением 1,5–2,5 мм2. Не требует внешнего питания - работает как механический коммутатор. Убедитесь, что место монтажа соответствует классу IP65: не допускаются прямые потоки воды или высокая запылённость без защиты.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования. Класс защиты IP65 обеспечивает безопасную работу в средах с пылью, влагой и возможностью мойки оборудования струёй воды. Применение в пределах указанных значений напряжения, тока и температуры гарантирует соответствие нормам электробезопасности.

Преимущества

• Объединяет два типа контактов в одном корпусе - экономит место на панели
• Высокая механическая долговечность - подходит для интенсивного использования
• Защита IP65 позволяет использовать в сложных условиях: цехах, на улице, в местах с регулярной мойкой
• Чёткое визуальное различение цветов (черный/белый) снижает риск ошибок при работе

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметичности или хрупкость материалов
• Электрический ресурс ограничен 100 000 операциями при полной нагрузке - не рекомендуется для постоянной коммутации больших токов без перерывов
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты
• Не поддерживает импульсные сигналы с частотой выше 1200 в час - при превышении возможен выход из строя контактов

Примеры использования

• Управление станком: кнопка “Старт” (замыкающий контакт) и “Стоп” (размыкающий контакт) в одном корпусе
• Переключение между двумя источниками питания - отключение основного и включение резервного
• Системы аварийной остановки: при нажатии размыкается цепь питания и замыкается цепь сигнала тревоги
• Ленточные конвейеры с функцией “нажми и удерживай” - для точечного управления

Практические советы

• При монтаже используйте кабель сечением не более 2,5 мм2 - большие жилы не войдут в зажим
• Проверьте посадочный диаметр перед установкой: стандарт 22 мм, но проверьте отверстие в панели
• Не применяйте в помещениях с температурой ниже –5 C - материал корпуса может стать хрупким
• Для длительной эксплуатации соблюдайте максимум 1200 нажатий в час - превышение сокращает срок службы контактов
• При использовании в условиях повышенной влажности убедитесь, что кабельные вводы герметично закрыты - даже IP65 не спасёт от протечек через некачественные входы
