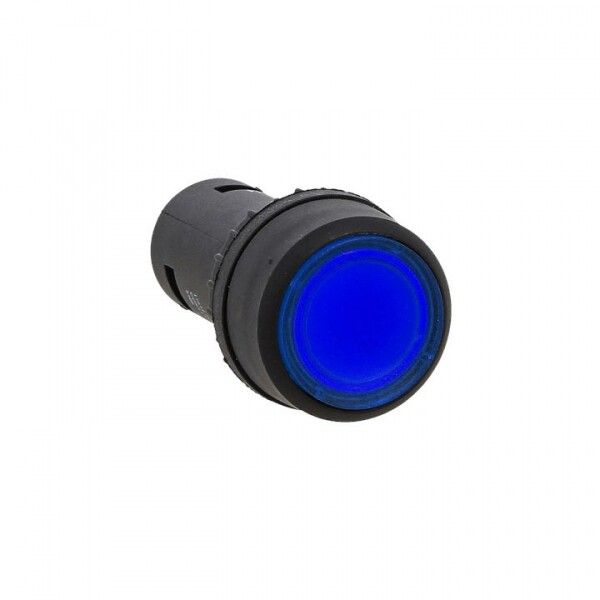

Кнопка SW2C-10D с подсветкой синяя NO EKF PROxima | sw2c-md-b

Кнопка EKF PROxima SW2C-10D с подсветкой синяя NO - это самовозвратный устройство управления с индикацией состояния, предназначенное для оперативного включения цепей в системах автоматизации. Подходит для установки на панели оборудования, где требуется четкая визуальная сигнализация и надежная коммутация.

Назначение и область применения

Кнопка EKF PROxima SW2C-10D используется для ручного управления технологическими процессами: запуск, остановка, сброс режимов. Синяя подсветка показывает активное состояние - когда кнопка нажата, она светится, что удобно в условиях слабого освещения или при работе с несколькими кнопками одновременно. Применяется в постах управления, распределительных щитах, станциях автоматического включения резерва, на станках, конвейерах и других промышленных объектах.

Технические характеристики

• Напряжение: 220 В переменного тока (частота 50 Гц)
• Номинальный ток: 7,5 А - способна коммутировать нагрузки средней мощности
• Тип контакта: один нормально открытый (НО) - замыкает цепь при нажатии, размыкает при отпускании
• Подсветка: да, синего цвета, питается от сети через контактную группу
• Механизм: самовозвратный (без фиксации) - возвращается в исходное положение после отпускания
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Размеры: 22×22×13 мм - компактная форма для плотной установки
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивной среде
• Температурный диапазон: от –10 C до +40 C
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, возможна установка в неотапливаемых зонах при соблюдении температурного режима

Совместимость и монтаж

Кнопка EKF PROxima SW2C-10D монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью штатного фланца - достаточно вставить кнопку в отверстие и закрутить гайку сзади. Для подключения используются два клеммника: вход L и выход N. Подсветка работает параллельно основному контакту - при нажатии кнопки загорается светодиод, поэтому не требует отдельного питания. Совместима со всеми стандартными панелями и щитами, соответствующими ГОСТ Р 50030.5.1-2005.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - международные нормы для аппаратов управления
• ГОСТ 12.2.007.13-2000 - безопасность электрооборудования в промышленных условиях

Обеспечивает электробезопасность при работе в сетях до 220 В. Отсутствие изоляционного покрытия на внешних поверхностях делает необходимым использование в защищенных корпусах или щитах.

Преимущества

• Яркая синяя подсветка обеспечивает быстрое определение активного состояния даже при плохом освещении
• Компактные размеры позволяют размещать несколько кнопок на ограниченном пространстве
• Высокая степень защиты IP54 снижает риск отказа в пыльных или влажных средах
• Самовозвратный механизм предотвращает случайное сохранение команды - идеально для импульсного управления
• Простая установка и подключение - не требует специальных инструментов

Ограничения применения

• Не предназначена для работы при температурах ниже –10 C - возможны проблемы с материалом и подсветкой
• Не подходит для постоянного включения (фиксированного состояния) - только импульсное управление
• Подсветка работает только при наличии напряжения на контакте - не функционирует при отключенной цепи
• Не имеет герметичной защиты - не рекомендуется для установки вне помещений или в местах с прямым попаданием воды
• Номинальный ток 7,5 А - недостаточен для высокомощных двигателей (>1,5 кВт); для таких задач нужен контактор

Примеры использования

• Запуск насоса на водопроводной станции - кнопка нажимается для старта, затем отпускается, насос продолжает работать по сигналу с реле
• Сброс аварийной остановки на конвейере - синяя подсветка показывает, что система готова к возобновлению работы
• Ручной запуск вентилятора в цеху - кнопка встроена в пульт управления рядом с другими аналогичными элементами
• Индикация активного режима в щите АВР - синяя кнопка выделяется среди остальных серых и красных

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе кнопка не будет надежно зафиксирована
• При подключении используйте провода сечением не менее 1,5 мм2 - для тока 7,5 А этого достаточно
• Не допускайте попадания масла, растворителей или агрессивных жидкостей на поверхность кнопки - они повредят пластик и линзу
• Если подсветка не горит, проверьте целостность цепи и наличие напряжения на контактах - проблема часто в обрыве или неправильном подключении
• Для многокнопочных панелей используйте цветовую стандартизацию: синяя - “пуск”, красная - “стоп” - так снижается вероятность ошибки оператора
