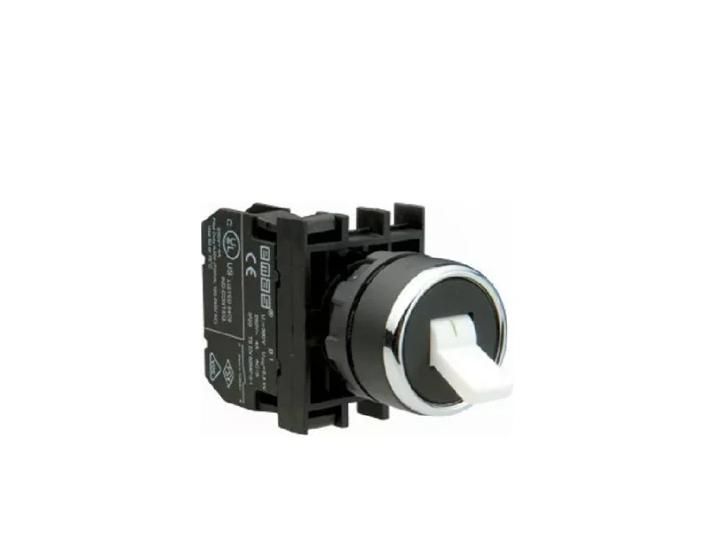

Кнопка-тумблер (1НО+1НЗ) EMAS B102C

Кнопка-тумблер EMAS B102C - компактное устройство управления с одним нормально открытым и одним нормально замкнутым контактом, предназначенное для частых переключений в автоматических системах. Подходит для сборки в панели управления благодаря модульной конструкции и универсальному креплению.

Назначение и область применения

Кнопка-тумблер EMAS B102C используется для ручного включения/выключения цепей в устройствах управления. Благодаря наличию двух типов контактов (НО и НЗ), её можно применять в схемах, где требуется одновременная коммутация двух состояний - например, запуск двигателя и отключение сигнализации, или активация режима работы и блокировка аварийного выхода.

Подходит для оборудования с частыми операциями: станки, конвейеры, системы вентиляции, пульты управления, тестовое оборудование. Часто устанавливается в распределительных щитах и корпусах машин.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 1000 ВА
• Электрический ресурс: 100 000 операций
• Механический ресурс: 500 000 операций
• Максимальная частота операций: 3000 в час (без нагрузки), 1200 в час (при полной нагрузке)
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Материал корпуса: поликарбонат

Совместимость и монтаж

Кнопка-тумблер EMAS B102C имеет стандартную посадочную форму, совместимую с большинством панелей управления. Установка происходит через круглое отверстие диаметром 22 мм - типичный размер для кнопочных элементов.

Устройство фиксируется с помощью универсального зажимного кольца, что позволяет легко менять местоположение или заменить его без инструментов. Конструкция выполнена по принципу «Lego» - другие элементы серии (например, блоки подсветки) легко соединяются сверху без дополнительных креплений.

Подключение проводов осуществляется через винтовые клеммы с четкой маркировкой контактов. Сечение провода 1,5–2,5 мм2 обеспечивает надежный контакт даже при длительной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой и промышленной аппаратуры. Класс защиты IP50 предотвращает попадание пыли внутрь механизма, но не защищает от влаги - поэтому не применяется во влажных средах или на улице.

Материал корпуса - поликарбонат - устойчив к механическим повреждениям и не поддерживает горение, что снижает риск возгорания при перегрузках.

Преимущества

• Два типа контактов в одном корпусе - экономят место на панели и упрощают схемы управления
• Легкая замена и модификация - возможно подключение блока подсветки без переделки
• Высокий механический ресурс - подходит для интенсивного использования
• Гибкость установки - может монтироваться в любом положении: вертикально, горизонтально, перевёрнуто
• Стандартные таблички и держатели - позволяют быстро помечать функции кнопки

Ограничения применения

• Не предназначена для внешней установки - IP50 не защищает от брызг и влаги
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодных складов или жарких помещений без кондиционирования
• Максимальный ток 4 А - нельзя использовать для управления мощными нагревательными элементами или крупными двигателями без промежуточного реле
• Не рассчитана на частоту более 1200 операций в час при полной нагрузке - при превышении возможен преждевременный износ контактов

Примеры использования

• Панель управления станком: один контакт включает двигатель, второй отключает световой сигнал тревоги
• Система вентиляции: переключение между режимами «работа» и «остановка» с индикацией
• Тестовый стенд: ручное управление питанием и сбросом параметров
• Щит управления лифтом: кнопка «обслуживание» с параллельным включением сервисного освещения

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть точно 22 мм, чтобы избежать люфта
• При использовании подсветки выбирайте блоки, совместимые с сериями EMAS B10x - они плотно защёлкиваются без дополнительных креплений
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы провода сечением 1,5–2,5 мм2
• Если планируете частое использование (более 800 операций в день), рекомендуется контролировать температуру окружающей среды и избегать перегрузок
• Для долговечности не используйте EMAS B102C в качестве основного выключателя для высоких токов - лучше применять его как командное устройство с реле
