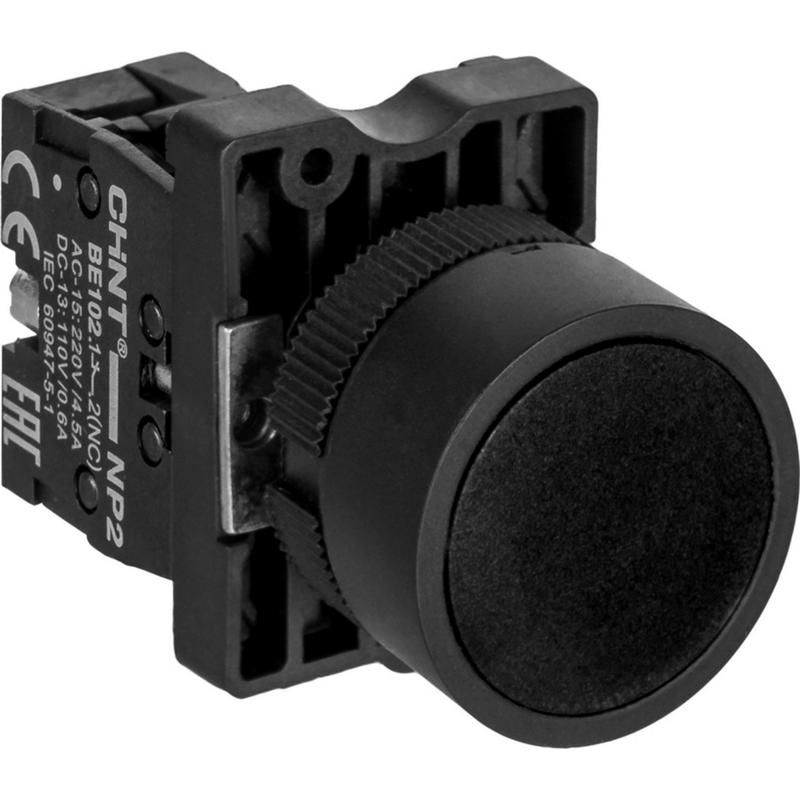

Кнопка управления NP2-EA21 без подсветки черная 1НО IP40 | 574814 CHINT

Кнопка управления NP2-EA21 без подсветки 1НО IP40 от бренда CHINT (артикул 574814) - это компактное устройство для ручного управления электрическими цепями в условиях, где не требуется подсветка и высокая степень защиты. Подходит для установки на панели оборудования, где важна надежная коммутация и устойчивость к механическому воздействию.

Назначение и область применения

Кнопка управления NP2-EA21 без подсветки 1НО IP40 предназначена для включения и выключения электрических цепей через один замыкающий контакт (1НО). Используется там, где нужна простая, но надежная операционная кнопка - например, на пультах управления станков, конвейеров, автоматических линий, распределительных щитах и других промышленных устройствах. Отсутствие подсветки делает её подходящей для сред, где световой индикации не требуется или она реализована отдельно.

Технические характеристики

• Количество замыкающих контактов: 1 (НО - нормально открытый)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Форма корпуса: плоская круглая кнопка с пластиковым передним кольцом
• Размеры: 22×12×12 мм - компактный форм-фактор для плотной компоновки
• Цвет: черный
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после нажатия
• Количество постов: 1
• Количество переключающих контактов: 0 - только один замыкающий контакт, без размыкающего

Совместимость и монтаж

Кнопка управления NP2-EA21 без подсветки 1НО IP40 монтируется в отверстие диаметром 22 мм. Крепление осуществляется за счет защелкивающейся задней части - передняя часть не снимается, что предотвращает случайную разборку. Выводы для проводов расположены сзади и рассчитаны на скрытое подключение. Для соединения используются клеммы, совместимые с жилами до 1,5 мм2. Установка возможна в панелях из стали, пластика или алюминия. Не требует специальных инструментов - достаточно отвертки и шлицевой отвертки для затяжки клемм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Конструкция выполнена с использованием сплава алюминия с цинком - материал устойчив к коррозии и обеспечивает долговечность. Механизм контактов имеет функцию самоочищения, снижающую риск окисления и повышающую срок службы. Однако IP40 не допускает использование в помещениях с повышенной влажностью, пылевыми или агрессивными средами - для таких условий нужны изделия с IP65 и выше.

Преимущества

• Невозможно удалить кнопку спереди - стопорная металлическая деталь предотвращает случайный демонтаж
• Двойные контакты обеспечивают надежную коммутацию даже при колебаниях нагрузки
• Самоочищение контактов продлевает срок службы и снижает вероятность отказа
• Независимые контакты позволяют гибко комбинировать с другими элементами серии NP2
• Эстетичный внешний вид за счет качественного металлического базового материала

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP40 не защищает от жидкости и мелкой пыли
• Отсутствует подсветка - нельзя использовать как индикатор состояния без внешних решений
• Не поддерживает многопостовые или двухпозиционные режимы - только однокнопочное управление
• Не предназначен для частого ручного воздействия в условиях вибраций свыше 1g - возможен износ контактов

Примеры использования

• Кнопка старта/стоп на пульте управления станком ЧПУ
• Аварийная остановка на конвейере в сборочном цехе
• Ручной запуск насоса в системе водоснабжения
• Переключатель тестового режима в диагностическом оборудовании

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки NP2-EA21 без подсветки 1НО IP40 имеет толщину 12 мм, поэтому панель должна быть минимум 10–12 мм толщиной
• Не используйте силу при нажатии - механизм не рассчитан на ударные нагрузки
• Если требуется подсветка, выбирайте другие модели серии NP2 с опцией BA9s - эта модель несовместима с лампами
• Для длительной работы в условиях температур +5C…+40C рекомендовано регулярное осмотрение контактов - особенно при частых циклах включения
