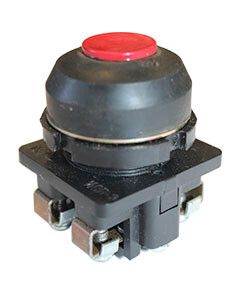

Выключатель кнопочный ВК30-10-22110-54 У2 2НО+2НЗ цилиндр 10А IP54 660В красн. Электротехник ET052783

Выключатель кнопочный ВК30-10-22110-54 У2 от бренда Электротехник - это надёжное устройство управления с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами, предназначенное для частых операций включения и выключения в условиях пыли и влаги. Артикул et052783 соответствует требованиям ТУ 3428-005-59826184-2006 и подходит для промышленного оборудования.

Назначение и область применения

Выключатель кнопочный ВК30-10-22110-54 У2 используется для ручного управления электрическими цепями в системах автоматизации. Подходит для запуска, остановки, изменения режима работы оборудования. Часто применяется на станках, конвейерах, насосных станциях, пультах управления. Красный цвет кнопки сигнализирует аварийную или экстренную функцию - например, «стоп».

Технические характеристики

• Номинальное напряжение: 660 В - позволяет работать в высоковольтных сетях промышленного типа
• Номинальный ток: 10 А - рассчитан на нагрузки до 10 ампер постоянного или переменного тока
• Контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО) - обеспечивают гибкое управление несколькими цепями одновременно
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, умеренный климат, с возможностью повышенной влажности
• Диаметр отверстия для монтажа: 30 мм - требует подготовленного круглого отверстия такого же размера в панели
• Тип толкателя: цилиндрический - классическая форма, удобная для нажатия пальцем
• Цвет: красный - стандартизирован для аварийных команд
• Метод фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Количество установочных мест: 1 - один выключатель занимает одно место в панели

Совместимость и монтаж

Выключатель кнопочный ВК30-10-22110-54 У2 монтируется на лицевую панель через отверстие диаметром 30 мм. Для установки требуется предварительно просверленное отверстие точного размера. После вставки корпуса кнопки он фиксируется резьбовым креплением внутри панели - комплектующих для крепления в комплект не входят. Подключение проводов осуществляется к клеммным зажимам, расположенным сзади устройства. Максимальное сечение жил: рекомендуется до 2,5 мм2. Не допускается монтаж в условиях постоянного потока воды или прямого воздействия струи.

Безопасность и стандарты

Произведён согласно техническим условиям ТУ 3428-005-59826184-2006. Соответствует требованиям безопасности для электрооборудования в промышленных условиях. IP54 обеспечивает безопасную работу в средах с пылью и случайными брызгами, но не предназначено для мойки под давлением или длительного пребывания во влажной среде. Применяется в соответствии с правилами ПУЭ.

Преимущества

• Чёткая коммутация: два НО и два НЗ контакта позволяют управлять сложными схемами без дополнительных реле
• Надёжная защита IP54 - снижает риск отказа из-за пыли и влаги
• Красный цвет и цилиндрический толкатель - легко распознаются визуально и тактильно, что важно в аварийных ситуациях
• Простой монтаж на панель - не требует специальных инструментов
• Работает в широком температурном диапазоне - подходит для холодных цехов и открытых площадок

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Не следует использовать там, где есть постоянный контакт с водой - IP54 не гарантирует герметичность при погружении
• Не имеет механической фиксации - нельзя применять как «фиксированный» выключатель (например, для удержания состояния)
• Не совместим с автоматическими системами, требующими бесконтактного управления
• Не рекомендован для частого использования выше 1000 циклов/час - может снизить срок службы контактов

Примеры использования

• Кнопка «Стоп» на металлообрабатывающем станке - красный цвет и 2 НО + 2 НЗ позволяют отключить двигатель и активировать тормоз
• Пульт управления конвейером - одна кнопка управляет включением и остановкой, а также сигналом тревоги
• Автоматический шлюз - кнопка открывает дверь (НО) и отключает свет (НЗ) одновременно
• Щитовая панель в цеху - использование нескольких таких кнопок для управления различными участками линии

Практические советы

• Перед монтажом проверьте диаметр отверстия - 30 мм должен быть точно вырезан; даже небольшое отклонение затруднит установку
• Используйте кабели с медными жилами сечением 0,75–2,5 мм2 - более толстые могут не войти в клеммы
• Не закручивайте крепёж слишком сильно - это может повредить пластиковую основу кнопки
• Проверяйте целостность контактов перед первым включением - особенно если устройство хранилось в сыром месте
• Для долгой службы избегайте частых импульсных нагрузок свыше 10 А - лучше использовать контактор в паре с этим выключателем
• При необходимости замены - используйте аналоги с таким же типом контактов и степенью защиты IP54
