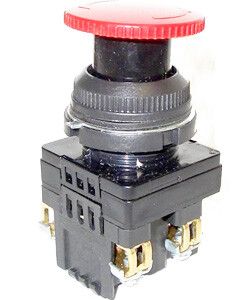

Выключатель кнопочный КЕ-131 У3 исп.2 1НО+1НЗ гриб с фиксацией 10А 660В IP40 красн. Электротехник ET529293

Выключатель кнопочный КЕ-131 У3 исп.2 (1з+1р) гриб с фиксацией, IP40, 10А, 660В, красный от бренда Электротехник предназначен для ручного управления электрическими цепями в системах автоматизации. Его грибовидная форма и фиксированное положение обеспечивают безопасную работу на оборудовании, где требуется удержание состояния после нажатия.

Назначение и область применения

Выключатель кнопочный КЕ-131 У3 исп.2 используется для включения и выключения цепей управления в стационарных электроустановках. Подходит для монтажа на пультах, щитах управления, панелях оборудования. Применяется там, где нужна надёжная кнопка с сохранением положения - например, для аварийной остановки, запуска двигателя или активации режима обслуживания.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (AC), до 440 В постоянного тока (DC)
• Номинальный ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Тип толкателя: грибовидный, с механической фиксацией после нажатия
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Цвет: красный
• Диаметр отверстия для монтажа: 30 мм
• Климатическое исполнение: У2 - для работы при температуре от −10 C до +40 C в помещениях с умеренной влажностью
• Материал переднего кольца: пластик
• Нормативное соответствие: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель кнопочный КЕ-131 У3 исп.2 монтируется через круглое отверстие диаметром 30 мм на лицевую панель. Крепление осуществляется винтами с тыльной стороны. Для правильной установки необходимо просверлить отверстие точно по размеру - допуск менее +-0,5 мм обеспечивает плотную посадку и исключает люфт. Совместим со стандартными панелями из стали, алюминия или композитных материалов толщиной до 8 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.5.1-2003, который регламентирует безопасность устройств управления для электротехнических систем. Конструкция предотвращает случайное включение благодаря механической фиксации - кнопка остаётся в нажатом состоянии до ручного освобождения. Это важно для аварийных остановок и операций с высоким риском.

Преимущества

• Фиксация кнопки исключает её самопроизвольное отпускание - особенно актуально при вибрациях на производстве
• Грибовидная форма позволяет легко нажимать даже в перчатках или при ограниченном доступе
• Красный цвет стандартизирован как сигнал опасности - сразу узнаваем в условиях аварии
• Простая конструкция снижает вероятность отказа и упрощает диагностику

Ограничения применения

• Не предназначен для использования во внешних условиях - степень защиты IP40 не защищает от брызг и влаги
• Не рекомендован для цепей мощностью выше 10 А или напряжением свыше 660 В AC / 440 В DC
• Пластиковое переднее кольцо чувствительно к воздействию растворителей и агрессивных химических веществ
• Исполнение У2 ограничивает применение в холодных помещениях ниже −10 C

Примеры использования

• Автоматические станки - кнопка аварийной остановки с фиксацией
• Конвейерные линии - запуск и остановка вручную
• Щиты управления насосными станциями - активация резервного режима
• Лабораторное оборудование - управление тестовым циклом

Практические советы

• При монтаже используйте только подходящие по диаметру отверстия - 30 мм. Отклонение более чем на 1 мм может повредить корпус или вызвать плохую герметичность
• Подключайте провода к контактным зажимам с усилием 0,4–0,6 Нм - недостаточное затягивание вызывает нагрев, избыточное - деформацию клеммы
• Для длительной эксплуатации проверяйте состояние фиксирующего механизма каждые 6 месяцев - особенно в условиях вибраций
• Не используйте этот выключатель вместо устройства с защитой IP65/IP67 - он не рассчитан на мойку или сырость
• Красный цвет кнопки соответствует стандарту безопасности - не меняйте его на другой цвет без согласования с проектом
