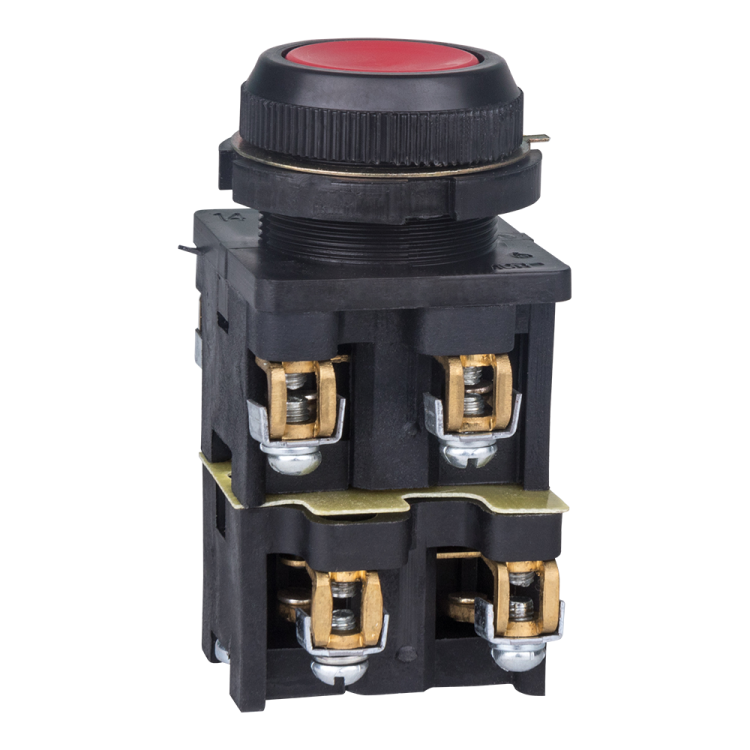

Выключатель кнопочный КЕ 012-У3-исп.1 (красный) | 264484 КЭАЗ

Выключатель кнопочный КЕ 012 У3 исполнение 1 красный от КЭАЗ - это однопостовой устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для монтажа на панели через отверстие 30,5 мм, работает с переменным и постоянным током до 660 В и 10 А. Артикул 264484.

Назначение и область применения

Выключатель кнопочный КЕ 012 У3 исполнение 1 красный используется для подачи команд в цепи управления: запуск, остановка, сброс, сигнализация. Применяется в пультах управления станков, конвейеров, насосных станций, щитах автоматики. Красный цвет кнопки соответствует стандартной расцветке для аварийной остановки или опасных операций. Устройство не предназначено для коммутации силовых цепей - только для управления.

Технические характеристики

• Напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Количество нормально открытых (НО) контактов: 4
• Тип кнопки: высокая, цилиндрическая
• Фиксация: без фиксации (возвратная пружина)
• Монтаж: на лицевую панель
• Диаметр отверстия: 30,5 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Переднее кольцо: черное, металлическое
• Подключение: винтовые зажимы
• Лампа: не предусмотрена

Совместимость и монтаж

Выключатель КЕ 012 У3 исполнение 1 красный устанавливается в отверстие диаметром 30,5 мм. Передние кольца обеспечивают герметичную посадку и фиксацию в панели. Для монтажа требуется доступ к задней стороне панели - кабели подключаются к винтовым зажимам внутри корпуса. Совместим с панелями из стали, алюминия, пластика толщиной до 6 мм. Не совместим с отверстиями меньше 30,5 мм - попытка установки в меньшее отверстие повредит корпус.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли. Не применяйте в условиях повышенной влажности, на улице или в помещениях с брызгами воды. Отсутствие лампы исключает риск перегрева светового элемента.

Преимущества

• Четко выраженная форма кнопки - удобно нажимать даже в перчатках
• Четыре НО контакта позволяют использовать один выключатель для нескольких цепей управления
• Работает с AC и DC - универсальность для различных систем управления
• Прочная конструкция корпуса - устойчив к механическим воздействиям в промышленной среде
• Черное переднее кольцо снижает блики и улучшает контрастность

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от брызг и пара
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”)
• Запрещено применять для коммутации токов выше 10 А - возможен свар контактных поверхностей
• Не поддерживает индикацию - если нужна подсветка, используйте другие модели с лампой
• Не рассчитан на взрывоопасные зоны - отсутствует взрывозащита

Примеры использования

• Кнопка “Стоп” на пульте ЧПУ станка - красный цвет и четыре контакта позволяют отключить несколько потребителей сразу
• Аварийная остановка на конвейере - быстрое нажатие и возврат пружины обеспечивают надежность
• Управление пускателем в распределительном щите - использование четырех контактов для параллельного подключения сигнальных цепей
• Система контроля технологического процесса - подача импульса на PLC через один выключатель

Практические советы

• При монтаже проверьте точный диаметр отверстия - допуск +-0,5 мм критичен для плотной посадки
• Затягивайте винты подключения равномерно - перетягивание может повредить медные жилы
• Для многожильных проводов используйте наконечники - предотвращают ослабление контакта
• Не заменяйте этот выключатель на модель с фиксацией, если требуется возвратный механизм - это изменит логику управления
• Проверяйте целостность переднего кольца после длительной эксплуатации - трещины снижают защиту и эстетику
