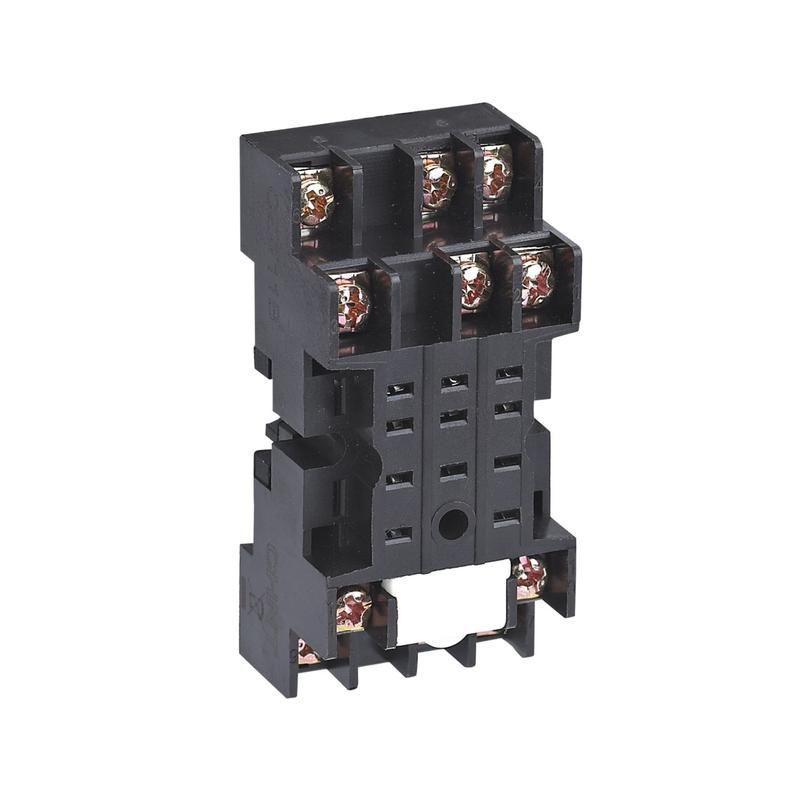

Колодка CZY14A-E для реле JZX-22F(B)/4Z,NJX-13FW(B)/4ZS 4 контакта | 285963 CHINT

Колодка CZY14A-E для реле JZX-22F(B)/4Z и NJX-13FW(B)/4ZS обеспечивает надёжное штекерное соединение четырёхконтактных реле в распределительных щитах. Бренд CHINT предлагает эту колодку как часть серии JZX-22F, где она служит основой для быстрой замены и обслуживания реле без перепайки проводов.

Назначение и область применения

Колодка CZY14A-E предназначена для фиксированного крепления и электрического подключения реле типов JZX-22F(B)/4Z и NJX-13FW(B)/4ZS. Она используется там, где требуется частая замена реле - например, на автоматизированных линиях, в системах управления оборудованием или в распределительных щитах промышленной автоматики. Установка позволяет избежать демонтажа всей цепи при ремонте или модернизации.

Технические характеристики

• Количество контактов: 14 - обеспечивают подключение всех входов/выходов четырёхконтактного реле с запасом для заземления или дополнительных сигналов;
• Тип подключения: штекерный разъём - реле вставляется в колодку, провода уже подключены к самой колодке;
• Способ монтажа: прямая установка - крепится на DIN-рейку или поверхность панели с помощью встроенных защёлок или винтовых креплений (не указаны детали, но совместимо со стандартными методами монтажа);
• Совместимость: исключительно с реле JZX-22F(B)/4Z и NJX-13FW(B)/4ZS от CHINT - другие модели не подходят по габаритам и расположению контактов.

Совместимость и монтаж

Колодка CZY14A-E работает только с указанными моделями реле: JZX-22F(B)/4Z и NJX-13FW(B)/4ZS. Подключение происходит путём вставки реле в колодку до характерного щелчка - контактная группа внутри колодки автоматически соединяется с выводами реле. Монтаж выполняется на DIN-рейку шириной 35 мм или на плоскую поверхность. Для устойчивости рекомендуется использовать дополнительные крепёжные элементы, если оборудование подвержено вибрациям.

Преимущества

• Ускоряет замену реле - достаточно вынуть неисправное и вставить новое, не трогая проводку;
• Снижает риск ошибок при подключении - все точки соединения заранее промаркированы и защищены;
• Обеспечивает высокую механическую прочность соединения благодаря плотному контакту между реле и колодкой;
• Интегрирована в экосистему CHINT - совместима с другими компонентами серии JZX-22F, что упрощает сборку и сервис.

Ограничения применения

• Не поддерживает реле других серий или брендов - даже аналогичные по числу контактов устройства не будут работать;
• Не предназначен для работы в условиях постоянного воздействия воды, масла или химических сред - не имеет защиты IP выше IP20;
• Максимальный ток и напряжение определяются характеристиками установленного реле, а не колодкой - необходимо проверять допустимые нагрузки реле JZX-22F/B перед использованием;
• Не рассчитана на частое извлечение и вставка более 500 раз - длительная эксплуатация может привести к износу контактных пластин.

Примеры использования

• Автоматические линии на заводе - замена реле при выходе из строя без остановки производства;
• Щиты управления насосными станциями - удобство диагностики и замены в труднодоступных местах;
• Системы освещения и вентиляции в промышленных помещениях - где требуется регулярное тестирование и обслуживание.

Практические советы

• Перед установкой проверьте, чтобы контакты реле были чистыми - грязь или оксиды снижают надёжность соединения;
• При монтаже на DIN-рейку убедитесь, что колодка плотно зафиксирована - слабый контакт вызывает нагрев и отказы;
• Не используйте силу при вставке реле - если не встаёт легко, проверьте соответствие модели;
• Рекомендуется помечать колодку этикеткой с номером реле - особенно в щитах с множеством одинаковых устройств;
• Запасные реле JZX-22F(B)/4Z лучше хранить рядом с колодкой CZY14A-E - так ремонт будет быстрее.
