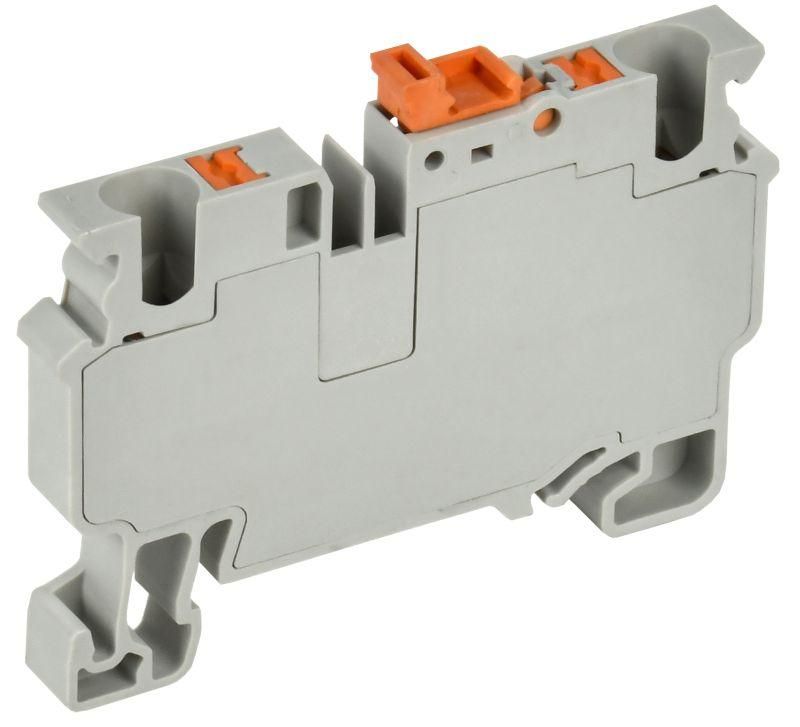

Колодка клеммная CP-DT измерит. нож. разм. 4мм2 серая | YCT25-04-K03-004 IEK

Колодка клеммная CP-DT измерительная ножевая размер 4 мм2 серая от IEK предназначена для безопасного и быстрого соединения проводов в распределительных щитах с использованием DIN-рейки. Благодаря ножевому размыкателю и пружинному зажиму, эта модель позволяет выполнять отключение цепей без демонтажа проводов - особенно удобно при диагностике и обслуживании.

Назначение и область применения

Колодка клеммная CP-DT измерительная ножевая размер 4 мм2 серая используется для создания надёжных электрических соединений в автоматических системах управления, силовых щитах и контрольных панелях. Подходит для подключения одножильных и многожильных проводов с наконечниками, а также для измерительных задач - благодаря встроенному ножевому размыкателю можно временно отключить цепь без инструментов. Применяется в промышленном оборудовании, конвейерах, насосных станциях и системах автоматизации.

Технические характеристики

• Тип зажима: пружинный, без инструментов (Push-In)
• Сечение проводника: 0,2–4 мм2
• Номинальный ток: 20 А
• Номинальное напряжение: до 1000 В
• Количество контактов: 2
• Количество зажимов на уровне: 1
• Количество уровней: 2
• Монтаж: на DIN-рейку 35 мм
• Позиция подключения: сверху
• Ширина: 6 мм
• Рабочая температура: от –40 C до +85 C
• Цвет: серый

Совместимость и монтаж

Колодка клеммная CP-DT измерительная ножевая размер 4 мм2 серая устанавливается на стандартную DIN-рейку 35 мм. Для подключения:

• Одножильный провод или провод с наконечником - просто вставьте в зажим до упора;
• Гибкий многожильный провод без наконечника - предварительно нажмите кнопку освобождения, затем введите провод, после чего отпустите кнопку.

Оба уровня (верхний и нижний) работают независимо. Каждый уровень имеет собственный ножевой размыкатель - это позволяет отключать одну цепь, не трогая другую. Цветовая маркировка ножа помогает быстро определить, какая цепь отключена.

Преимущества

• Быстрое подключение без отверток - экономит время при монтаже и сервисе
• Ножевой размыкатель обеспечивает безопасное отключение цепи без вскрытия корпуса
• Устойчивость к вибрациям за счёт пружинного зажима
• Два независимых уровня - возможность комбинирования сигналов и питания в одном модуле
• Высокий класс защиты от перегрузок и коротких замыканий благодаря материалам и конструкции

Ограничения применения

• Не рекомендуется использовать для проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Запрещено применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материалы не рассчитаны на такие условия
• Нельзя использовать в качестве основного выключателя - размыкатель предназначен только для временного отключения при тестировании
• Не подходит для частого подключения/отключения - механизм зажима не рассчитан на десятки циклов в день

Примеры использования

• Подключение датчиков температуры и давления в панели управления станком
• Разветвление сигнальных цепей в системах автоматизации (PLC)
• Временное отключение участка цепи для проверки мультиметром - без откручивания болтов
• Сборка распределительных шкафов с компактными решениями для нескольких цепей

Практические советы

• Перед установкой убедитесь, что сечение провода попадает в диапазон 0,2–4 мм2 - меньшее сечение может плохо фиксироваться, большее - повредит зажим
• Для многожильных проводов всегда используйте наконечники - это увеличивает срок службы контакта
• При сборке щита располагайте несколько таких клеммных колодок рядом - они совместимы по ширине (6 мм) и легко формируют ряды
• Проверяйте плотность соединения легким потягиванием провода после ввода - если он выскакивает, повторите процедуру с нажатием кнопки
• Помните: ножевой размыкатель - это не аварийный выключатель. Он служит для диагностики, а не для регулярного включения/выключения оборудования
