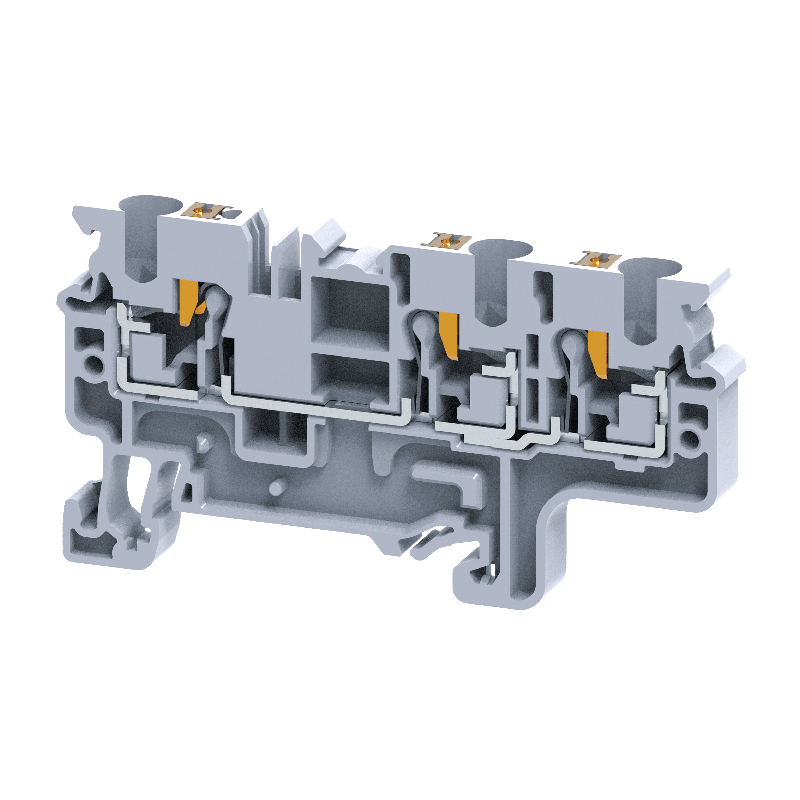

Клемма с 3-мя контактами push-in 4 кв.мм OptiClip СP-4-TRIPLET-I-BU-синий - 331849 КЭАЗ

Клемма с 3-мя контактами push-in 4 кв.мм OptiClip CP-4-TRIPLET-I-BU синий - это проходная клемма с пружинным зажимом, предназначенная для быстрого и надёжного подключения трёх проводников в одном корпусе. Разработана компанией КЭАЗ, артикул 331849, подходит для монтажа на DIN-рейку в распределительных щитах систем автоматизации.

Назначение и область применения

Клемма с 3-мя контактами push-in 4 кв.мм OptiClip CP-4-TRIPLET-I-BU синий используется для создания электрических соединений между проводниками в распределительных шкафах и щитах. Подходит для систем автоматического управления (САУ), промышленного оборудования, конвейеров, насосных станций и других устройств, где требуется компактное и надёжное распределение сигнала или питания. Электрическая связь между всеми тремя контактами позволяет использовать её как точку ответвления или перемычку без дополнительных проводов.

Технические характеристики

• Количество контактов: 3 - все внутри одного корпуса электрически связаны
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения при нормальных условиях
• Номинальное напряжение: 1000 В - допустимо применение в сетях до 1000 В переменного тока
• Диапазон сечения провода: 0,2–4 мм2 - подходят одножильные и многожильные медные провода
• Тип зажима: пружинный push-in - подключение без инструментов
• Способ монтажа: на DIN-рейку - фиксируется стандартными защёлками
• Материал корпуса: полиамид PA - устойчив к механическим воздействиям и перегреву
• Класс воспламеняемости: V0 - самозатухающий материал, соответствует требованиям безопасности
• Рабочая температура: от –40 C до +85 C - работает в широком температурном диапазоне
• Цвет: синий - цветовая маркировка для удобства идентификации
• Количество уровней: 1 - одноуровневый модуль, не требует стопки
• Позиция подключения: сбоку - провода вводятся горизонтально

Совместимость и монтаж

Клемма с 3-мя контактами push-in 4 кв.мм OptiClip CP-4-TRIPLET-I-BU синий совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть её на рейку - никаких винтов или креплений не требуется. Подключение проводов происходит путём вставки подготовленного провода в гнездо до упора. Для отключения - нажмите кнопку отсоединения рядом с каждым контактом, затем вытяните провод. Убедитесь, что сечение провода находится в допустимых пределах (не более 4 мм2), чтобы избежать повреждения механизма зажима.

Безопасность и стандарты

Изделие изготовлено из материала класса воспламеняемости V0, что гарантирует самозатухание при возгорании. Соответствует требованиям к электробезопасности для устройств, работающих при напряжении до 1000 В. Применение в промышленных средах допускается согласно ГОСТ Р МЭК 60947-7-1. Отсутствие острых кромок и использование изоляционного полиамида снижают риск поражения током при обслуживании.

Преимущества

• Подключение без инструментов - экономит время при сборке и ремонте
• Кнопка отсоединения - позволяет безопасно освободить провод даже при высокой плотности монтажа
• Виброустойчивость - пружинный механизм сохраняет контакт при вибрациях оборудования
• Система маркировки - есть место для этикеток, упрощает идентификацию цепей
• Высокая плотность подключений - три точки в одном модуле вместо трёх отдельных клемм

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен выход из строя зажима
• Запрещено использовать провода сечением менее 0,2 мм2 - они могут выпасть из зажима
• Не рекомендовано применение в условиях постоянного погружения в жидкость - хотя IP-класс не указан, корпус не герметичен
• Не следует использовать для силовых цепей выше 32 А - риск перегрева и оплавления
• Не подходит для частых подключений/отключений - рассчитана на долгосрочные соединения

Примеры использования

• Распределение фазы L между несколькими реле в автоматическом шкафе
• Объединение сигналов датчиков перед подачей на контроллер
• Перемычка между соседними клеммами в распределительной коробке
• Подключение нескольких проводов от одного устройства к общей шине

Практические советы

• Перед подключением удалите изоляцию с провода на глубину около 8–10 мм - недостаточно зачищенная жила не войдёт в зажим
• Используйте только медные провода - алюминий и биметаллические кабели несовместимы
• Проверьте прочность соединения после монтажа - слегка потяните провод, чтобы убедиться, что он закреплён
• При групповой установке соблюдайте шаг между клеммами - не сближайте слишком плотно, чтобы не затруднять доступ к кнопкам отключения
• Для длительной работы в условиях повышенной влажности используйте дополнительную изоляцию или термоусадку на входе провода
