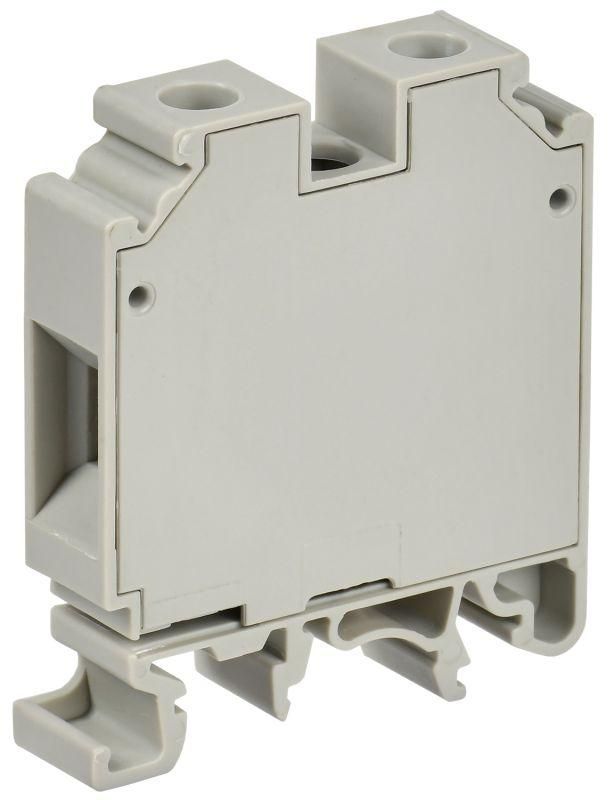

Колодка клеммная CTS ARMAFIX 25кв.мм сер. IEK YCT10-00-K03-025

Колодка клеммная CTS 25 мм2 серая от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на работу с проводниками 4–25 мм2 и устанавливаемая на DIN-рейку. Артикул yct10-00-k03-025 соответствует требованиям к стационарному распределению электроэнергии в условиях повышенной нагрузки.

Назначение и область применения

Колодка клеммная CTS 25 мм2 серая предназначена для надёжного и долговременного соединения силовых и управляющих цепей. Применяется в панелях управления, щитах распределения, оборудовании автоматизации, конвейерах, насосных станциях и системах освещения. Подходит для промышленных объектов, энергообъектов и инфраструктурных объектов, где требуется устойчивое соединение при постоянных или переменных нагрузках.

Технические характеристики

• Номинальный ток: 101 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 4 – 25 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 2 (возможно подключение двух проводов одного сечения)
• Тип соединения: винтовое
• Способ монтажа: на DIN-рейку или G-рейку
• Позиция подключения: сверху
• Ширина ячейки: 12 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Материал корпуса и изоляции: полиамид PA (высокая механическая прочность и термостойкость)
• Рабочая температура: от -40 C до +85 C
• Частота: 50 Гц
• Срок службы: 20 лет
• Цвет: серый/белый

Совместимость и монтаж

Колодка CTS 25 мм2 серая совместима со всеми типами стандартных DIN-реек (35 мм) и G-реек. Установка происходит путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения используйте отвертку с плоским жалом. Максимальный момент затяжки не указан производителем - достаточно плотного, но не чрезмерного закручивания винта. Обязательно проверьте, чтобы провод был полностью вставлен в зажим и не выступал за пределы контакта. Нельзя использовать провода меньше 4 мм2 - они не будут надёжно фиксироваться.

Безопасность и стандарты

Клеммы серии CTS соответствуют международным нормам безопасности для промышленного оборудования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не предназначен для работы во влажных средах, на улице или в помещениях с брызгами воды. Для таких условий необходимо применять клеммы с более высокой степенью защиты (например, IP65 или выше).

Преимущества

• Высокое контактное усилие - снижает риск нагрева и окисления контактов даже при длительной работе на пределе нагрузки
• Универсальный зажим позволяет подключить два провода одновременно - экономит место в шкафу
• Полиамидный корпус устойчив к перегрузкам, химическим воздействиям и деформациям
• Фиксированная позиция подключения сверху - удобна для компактной сборки и диагностики
• Долгий срок службы (20 лет) - снижает потребность в замене и обслуживании

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP20 недостаточно для таких задач
• Запрещено использование с проводами менее 4 мм2 - возможен слабый контакт и перегрев
• Не рекомендовано для многожильных проводов без наконечников - есть риск повреждения жил при затяжке
• Не подходит для частых отключений - винтовые зажимы лучше использовать в стационарных установках

Примеры использования

• Подключение входного автомата к групповым рубильникам в распределительном щите
• Объединение выходов датчиков в контроллере PLC
• Распределение питания между несколькими двигателями на конвейере
• Соединение кабелей в системах теплого пола или освещения
• Переход с медного провода на алюминиевый (при использовании переходных наконечников)

Практические советы

• Для многожильных проводов всегда используйте опрессованные наконечники - это продлит срок службы контакта и исключит обрыв жил
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно при больших токах
• При монтаже в плотных шкафах учтите ширину ячейки (12 мм) - она влияет на количество рядов и общую компактность
• Артикул yct10-00-k03-025 можно комбинировать с другими моделями серии CTS для создания многоуровневых решений
• Не смешивайте клеммы CTS с продукцией других брендов в одной цепи без проверки совместимости по габаритам и материалам
