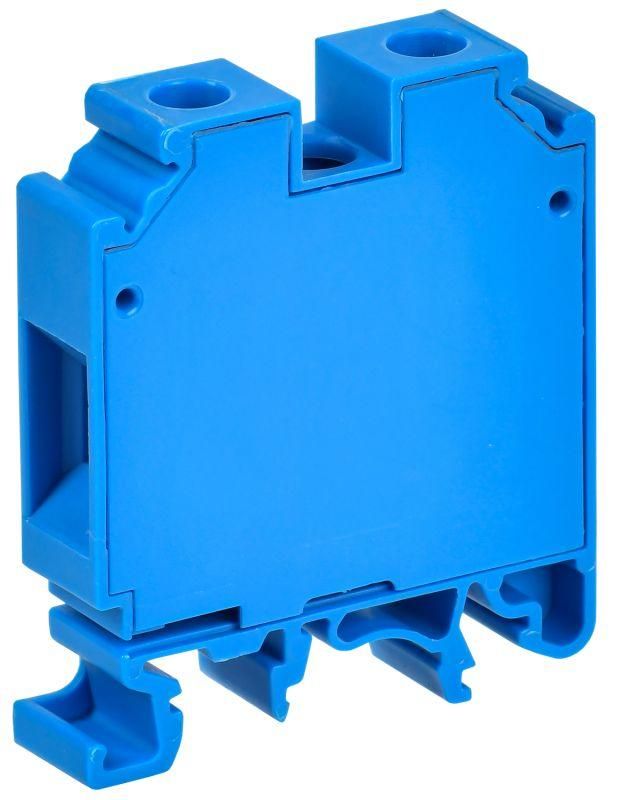

Колодка клеммная CTS ARMAFIX 25кв.мм син. IEK YCT10-00-K07-025

Колодка клеммная CTS 25 мм2 синяя от IEK - надёжное винтовое соединение для промышленного оборудования, рассчитанная на работу с проводниками от 4 до 25 мм2. Артикул yct10-00-k07-025 подходит для монтажа на DIN-рейку и используется там, где важны долговечность и устойчивость к вибрациям.

Назначение и область применения

Колодка клеммная CTS 25 мм2 синяя предназначена для надёжного электрического соединения проводов в цепях управления, распределения электроэнергии и подключения контрольно-измерительных приборов. Применяется в щитах автоматики, промышленном оборудовании, системах освещения, конвейерах и энергообъектах. Подходит как для силовых, так и для слаботочных цепей при соблюдении номинальных параметров.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочное и проверенное временем фиксирование провода
• Поперечное сечение проводника: 4–25 мм2 - поддерживает медные и алюминиевые жилы
• Номинальный ток: 101 А - способна выдерживать значительные нагрузки без перегрева
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Частота: 50 Гц - оптимизирована для стандартной сети переменного тока в России
• Количество полюсов: 1 - одноканальная, для одного провода на вход и один на выход
• Количество зажимов на полюс: 2 - позволяет подключить два провода к одному контакту (например, вход и ответвление)
• Ширина ячейки: 12 мм - компактный формат, удобен для плотной сборки шкафов
• Способ монтажа: на DIN-рейку - совместима со всеми стандартными рейками 35 мм
• Степень защиты: IP20 - защищает от прикосновения пальцев и твёрдых предметов >12 мм, не герметична
• Материал корпуса и изоляции: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и нагреву
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные склады и жаркие помещения
• Цвет: синий - стандартизированный цвет для обозначения положительного потенциала или специальных цепей
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены
• Позиция соединения: сверху - провода вводятся вертикально, что упрощает маршрутизацию кабелей

Совместимость и монтаж

Колодка клеммная CTS 25 мм2 синяя легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в пазы рейки - никаких инструментов не требуется. Монтаж проводов выполняется с помощью отвертки: оголённый провод вставляется в зажим, после чего винт затягивается до упора. Обязательно проверьте, чтобы провод был полностью вставлен - недостаточно глубокая вставка снижает надёжность контакта. Убедитесь, что сечение провода соответствует заявленному диапазону 4–25 мм2; использование более толстых жил запрещено.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги и пыли - не применяйте в открытых или влажных средах. Материал корпуса (полиамид) имеет самозатухающие свойства и не поддерживает горение. Номинальное напряжение 1000 В соответствует классу изоляции для бытовых и промышленных сетей.

Преимущества

• Высокое контактное усилие винтового зажима - минимизирует риск ослабления соединения при вибрациях
• Универсальный диапазон сечений - одна модель покрывает большую часть типовых задач
• Два зажима на полюс - позволяют делать ответвления без дополнительных перемычек
• Долгий срок службы - 20 лет гарантируют минимальные расходы на обслуживание
• Синий цвет - упрощает визуальное различение цепей в сложных схемах

Ограничения применения

• Не предназначен для использования во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Запрещается применять с проводами меньше 4 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется использовать для многожильных проводов без наконечников - жилы могут деформироваться при затяжке
• Не подходит для частого демонтажа - многократные операции затяжки/ослабления винта снижают срок службы зажима

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Распределение питания между несколькими устройствами внутри щита управления
• Формирование группового подключения светильников в промышленных помещениях
• Соединение кабелей от преобразователей частоты с двигателями
• Обустройство временных соединений на объектах с ограниченным пространством

Практические советы

• Перед монтажом зачистите провод на длину 9–10 мм - этого достаточно для надёжного контакта
• Используйте наконечники для многожильных проводов - они предотвращают спутывание жил при затяжке
• Проверяйте затяжку винта через несколько дней после первого включения - возможно ослабление при первом прогреве
• При сборке нескольких колодок рядом учитывайте ширину 12 мм - планируйте место для тепловыделения и доступа к винтам
• Для цепей с высокой вибрацией (станки, насосы) дополнительно используйте контргайки или клей против саморазвинчивания
• Артикул yct10-00-k07-025 - это именно синяя колодка. Не путайте с другими цветами, которые могут обозначать другие функциональные группы
