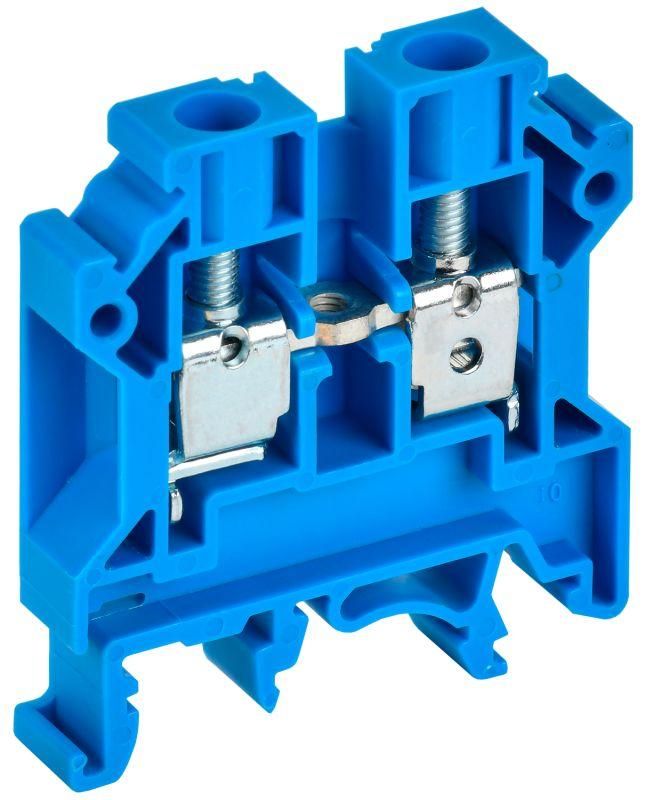

Колодка клеммная CTS ARMAFIX 6кв.мм син. IEK YCT10-00-K07-006

Колодка клеммная CTS 6 мм2 синяя от IEK предназначена для надёжного и долговечного соединения проводов в промышленных и распределительных цепях. Артикул yct10-00-k07-006 соответствует требованиям к качеству и безопасности, характерным для серийной продукции IEK.

Назначение и область применения

Колодка клеммная CTS 6 мм2 синяя используется для коммутации и распределения электроэнергии в условиях промышленного оборудования, систем автоматизации, щитов управления и контрольно-измерительных приборов. Подходит для стационарной установки в силовых и слаботочных цепях постоянного и переменного тока. Применяется в энергетике, машиностроении, транспорте и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 0,5 – 6 мм2
• Тип соединения: винтовое
• Количество полюсов: 1
• Количество зажимов на полюс: 2 (возможно подключение двух проводов на один вход)
• Ширина ячейки: 8 мм
• Способ монтажа: на DIN-рейку или G-рейку
• Позиция подключения: сверху
• Материал корпуса: полиамид (PA) - устойчив к механическим нагрузкам и перегреву
• Рабочая температура: от -40 C до +85 C
• Цвет: синий (стандартная цветовая маркировка для положительного потенциала в некоторых стандартах)
• Срок службы: 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Колодка клеммная CTS 6 мм2 синяя совместима со всеми типами стандартных DIN-реек (35 мм) и G-реек. Устанавливается защёлкиванием - фиксация происходит без инструментов. Для монтажа требуется только отвертка для затяжки винтов. Оба зажима на одном полюсе позволяют подключить два провода одновременно: например, входной и выходной. Это удобно при последовательном соединении цепей или ответвлении. Убедитесь, что сечение провода не выходит за пределы 0,5–6 мм2 - использование более толстых проводов повредит зажим.

Безопасность и стандарты

Колодка выполнена из самозатухающего полиамида, соответствует требованиям международных норм по пожаробезопасности. Номинальное напряжение 1000 В позволяет применять её в сетях до 1 кВ. Производитель IEK гарантирует соответствие изделий ГОСТ Р МЭК 60947-7-1 и другим актуальным стандартам на клеммные устройства.

Преимущества

• Высокое контактное усилие винтового зажима обеспечивает стабильный контакт даже при вибрациях
• Универсальный дизайн - подходит для множества задач: от распределения питания до подключения датчиков
• Долгий срок службы - 20 лет при правильной эксплуатации
• Стойкий к перепадам температур материал корпуса - работает в холодных и жарких помещениях
• Два зажима на полюс снижают количество компонентов в сборке

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для гибких проводов сечением выше 2,5 мм2
• Запрещено подключать провода сечением менее 0,5 мм2 или более 6 мм2 - возможен перегрев или повреждение зажима
• Не рассчитана на частую перестановку проводов - винтовые зажимы не предназначены для быстрого отсоединения/присоединения
• Не следует использовать в средах с повышенной коррозионной активностью (например, морской воздух, химические производства) без дополнительной защиты

Примеры использования

• Подключение терморегуляторов и контроллеров в промышленных шкафах
• Распределение питания от автомата к нескольким потребителям внутри щита
• Соединение сигнальных проводов от датчиков уровня, давления, температуры
• Объединение фазных проводов в трёхфазных системах при необходимости параллельного подключения

Практические советы

• Перед затяжкой винта проверьте, чтобы провод полностью вошёл в зажим - не допускайте его “загиба” под углом
• Для многожильных проводов используйте опрессованные наконечники - это продлит срок службы контакта
• При установке нескольких таких колодок рядом учтите ширину ячейки (8 мм): минимальный шаг между соседними элементами - 8 мм
• Синий цвет часто применяется для положительного потенциала в DC-цепях - учитывайте это при проектировании схемы
• Проверяйте плотность затяжки винта - недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка - деформацию зажима
