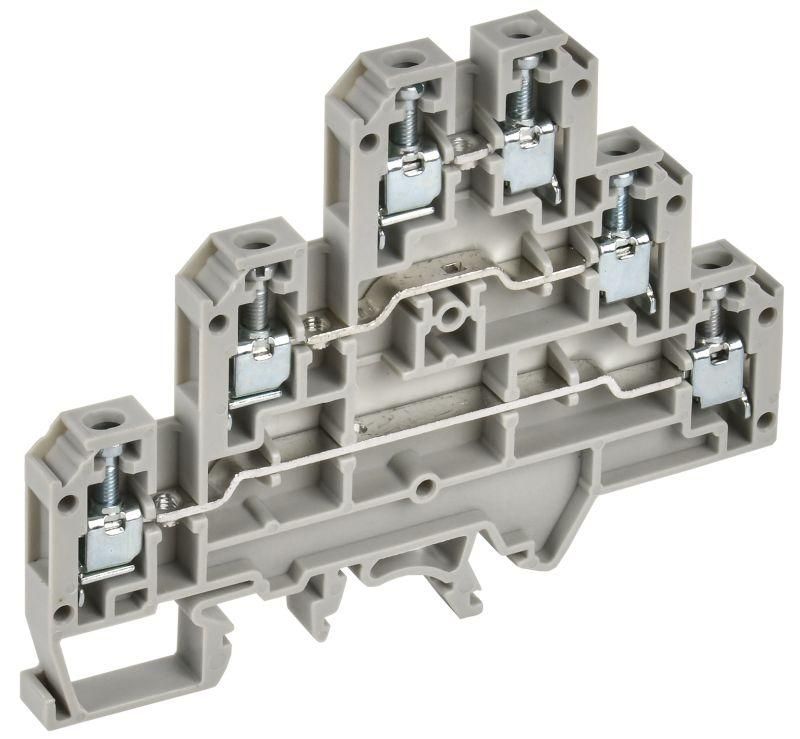

Колодка клеммная CTS-ML ARMAFIX 3 ур. 2.5кв.мм сер. IEK YCT13-00-3-K03-002

Колодка клеммная CTS-ML 3 уровня 2,5 мм2 серая - это компактное винтовое соединение для многократного подключения проводов на DIN-рейке, предназначенное для надёжной коммутации в промышленных и энергетических системах. Бренд IEK предлагает эту модель под артикулом yct13-00-3-k03-002 как часть серии CTS, известной высокой плотностью подключений.

Назначение и область применения

Колодка клеммная CTS-ML 3 уровня 2,5 мм2 серая используется для создания распределительных точек в электрических цепях постоянного и переменного тока. Подходит для установки в щитах управления, автоматизации, освещения, насосных станциях, конвейерах и других объектах промышленной инфраструктуры. Трёхуровневая конструкция позволяет уменьшить количество отдельных клеммных блоков, экономя место на DIN-рейке.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Поперечное сечение провода: 0,2–4 мм2
• Тип соединения: винтовое - надёжное фиксирование за счёт высокого контактного усилия
• Количество зажимов на полюс: 2 - каждый уровень принимает два провода
• Количество полюсов: 1 - однополюсная конструкция
• Количество уровней: 3 - три отдельных зажима в одном корпусе
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях
• Материал корпуса: полиамид (PA) - термостойкий, самозагасающий, устойчив к механическим нагрузкам
• Ширина: 6 мм - компактный форм-фактор
• Цвет: серый
• Позиция подключения: сверху - удобно для прокладки проводов с верхнего направления

Совместимость и монтаж

Колодка CTS-ML 3 уровня 2,5 мм2 серая совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется простым защёлкиванием на рейку - никаких инструментов не требуется. Для подключения используйте отвертку с плоским жалом. Убедитесь, что сечение провода попадает в допустимый диапазон 0,2–4 мм2. Нельзя использовать провода с жилами больше 4 мм2 - это повредит зажим. Также не рекомендуется перегружать один зажим более чем двумя проводами - даже если они малого сечения.

Безопасность и стандарты

Клеммы серии CTS соответствуют требованиям международных норм IEC 60947-7-1 и ГОСТ Р 50030.5.5. Материал корпуса имеет класс горючести UL94 V-0 - не распространяет пламя. Применение в соответствии с рабочими параметрами гарантирует безопасную работу без перегрева и возгорания.

Преимущества

• Высокая плотность подключений: три уровня в одном модуле вместо трёх отдельных клемм
• Универсальный зажим: поддерживает медные и алюминиевые провода, одножильные и многожильные (с наконечниками)
• Стабильный контакт: винтовой механизм с повышенным усилием снижает риск ослабления при вибрациях
• Удобство обслуживания: можно заменить или проверить один провод без демонтажа остальных
• Долгий срок службы: материал PA устойчив к химическим воздействиям и старению

Ограничения применения

• Не предназначена для подключения проводов сечением менее 0,2 мм2 - возможен плохой контакт
• Запрещено подключение нескольких проводов через один зажим, если суммарное сечение превышает 4 мм2
• Не следует применять в средах с постоянным контактом с маслами, растворителями или агрессивными газами - может повредиться изоляция
• Не рассчитана на частые отключения под нагрузкой - не является выключателем

Примеры использования

• Подключение датчиков и исполнительных механизмов на промышленном конвейере
• Распределение питания между несколькими светильниками в офисном помещении
• Объединение входных сигналов от терморегуляторов в контроллере HVAC
• Сборка распределительных шин в силовых щитах с ограниченным пространством

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на длину 6–8 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники - это предотвращает заплетание жил и увеличивает срок службы
• Проверяйте затяжку винтов после первых 10–15 минут работы - при нагреве металл может слегка деформироваться
• При использовании в холодных помещениях (ниже –20 C) убедитесь, что провод не стал хрупким - не применяйте силовые методы изгиба
• Артикул yct13-00-3-k03-002 легко заменяем: аналогичные модели от IEK имеют ту же ширину и тип крепления
