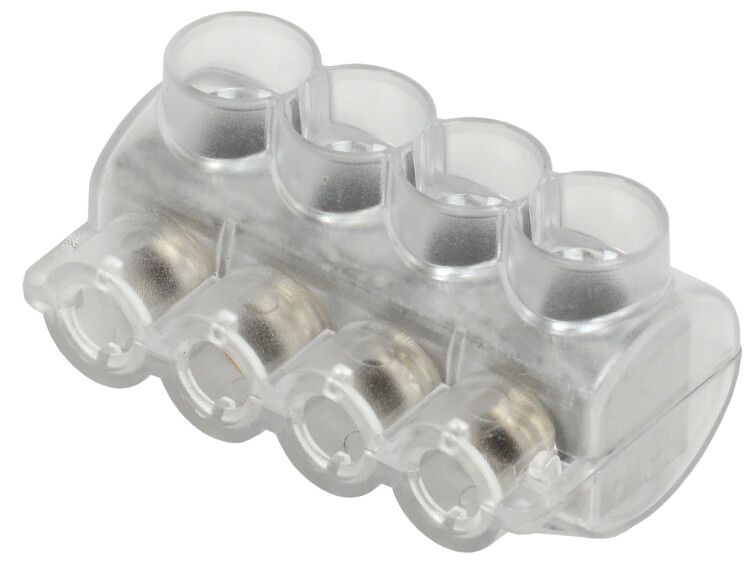

Колодка клеммная для сетей уличного освещения КЕ10.1 | UZK-KKSUO-1 IEK

Колодка клеммная для сетей уличного освещения КЕ10.1 от IEK предназначена для надёжного и безопасного подключения светильников на уличных опорах. Благодаря высокой степени защищённости и широкому диапазону рабочих температур, она выдерживает экстремальные условия открытых территорий, обеспечивая долгую службу - до 40 лет.

Назначение и область применения

Колодка клеммная для сетей уличного освещения КЕ10.1 используется для коммутации и распределения электроэнергии между источником питания и светильниками на уличных опорах. Применяется в системах уличного освещения городских дорог, парков, автострад, промышленных зон и других открытых объектах. Подходит для подключения одиночных и групповых нагрузок, включая LED-, галогеновые и люминесцентные светильники.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в однофазной сети 220–240 В
• Номинальный ток: 16 А - способна выдерживать постоянную нагрузку до 3,6 кВт
• Поперечное сечение провода: 1,5 – 35 мм2 - совместима с медными жилами любого стандарта, включая многожильные и одножильные
• Количество полюсов: 4 - позволяет подключить фазу, ноль, землю и дополнительный контур (например, управление или сигнализацию)
• Диапазон рабочих температур: -60 … +80 C - работает в условиях сурового климата, включая зимние холода и летнюю жару
• Способ монтажа: Непосредственная установка - крепится прямо на опору или щит без дополнительных оснований
• Материал корпуса: Пластик - устойчив к УФ-излучению, влаге и механическим воздействиям
• Прозрачность корпуса: Да - позволяет визуально контролировать состояние контактов без вскрытия
• Ширина ячейки: 10 мм - компактная конструкция, удобна для плотной укладки в ограниченном пространстве
• Позиция соединения: Сбоку - провода вводятся горизонтально, что снижает риск перегиба и повреждения
• Срок службы: 40 лет - гарантирует длительную эксплуатацию без замены

Совместимость и монтаж

Колодка клеммная для сетей уличного освещения КЕ10.1 имеет винтовые зажимы, обеспечивающие прочное и долговечное соединение. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в соответствующий контакт и затянуть винт усилием 0,4–0,5 Нм. Не требует специальных инструментов - подойдёт обычный шлицевой отвертка. Корпус можно закрепить на опоре с помощью болтов или саморезов через предварительно предусмотренные отверстия. Установка возможна как внутри щита, так и на открытом воздухе благодаря защищённому исполнению.

Безопасность и стандарты

Колодка клеммная для сетей уличного освещения КЕ10.1 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция исключает случайное прикосновение к токоведущим частям. Прозрачная крышка предотвращает попадание влаги и пыли внутрь, сохраняя доступ к контактам для проверки. Отсутствие металлических элементов в корпусе снижает риск коррозии и электролитических процессов.

Преимущества

• Высокая надёжность в условиях повышенной влажности, перепадов температур и запылённости
• Удобство диагностики - прозрачный корпус позволяет видеть целостность соединений без демонтажа
• Поддержка большого диапазона сечений проводов - универсальность для различных типов кабелей
• Долгий срок службы - экономия на обслуживании и замене оборудования
• Стандартная ширина ячейки - легко интегрируется в существующие решения и щиты

Ограничения применения

Колодка клеммная для сетей уличного освещения КЕ10.1 не предназначена для подключения силовых цепей выше 230 В или токов свыше 16 А. Не рекомендуется использовать в помещениях с агрессивными химическими средами (например, в химзаводах или на производствах с кислотными выбросами). Также не следует применять её в качестве главного распределительного устройства - она решает задачи локального подключения, а не центральной коммутации.

Примеры использования

• Подключение одного светильника к фазе и нулю на опоре уличного освещения
• Разветвление питания для группы из трёх светильников с общим заземлением
• Объединение линий управления (например, датчик движения или таймер) с питанием светильника
• Замена старой клеммы в уже установленном щите на опоре без переделки всей системы

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком тонкий провод может перегреваться, слишком толстый - не войдёт в зажим
• Не используйте для подключения алюминиевых проводов без переходных наконечников - материал корпуса не предназначен для работы с алюминием
• При установке в местах с высокой влажностью дополнительно герметизируйте входы кабеля термоусадкой или силиконовым герметиком
• Проверяйте затяжку винтов каждые 1–2 года - особенно после первых сезонных перепадов температур
• Артикул uzk-kksuo-1 - убедитесь, что заказываете именно эту модель, чтобы избежать несоответствия по количеству полюсов или размеру
