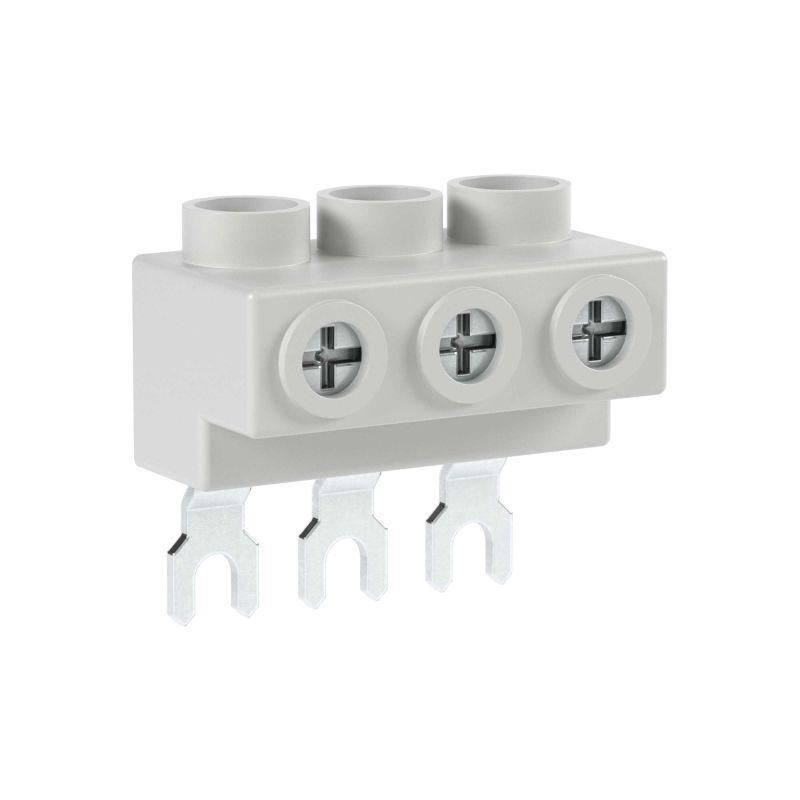

Колодка шинная для DMP32 жесткого 6-25кв.мм и гибкого 6-16кв.мм кабеля до 63А YON DMP32FT ДКС

Шинная колодка для DMP32 - компонент для надёжного подключения к автоматическим выключателям серии YON pro, предназначен для жесткого кабеля сечением 6–25 мм2 и гибкого - 6–16 мм2, рассчитана на рабочий ток до 32 А. Артикул dmp32ft совместим с выключателями DMP32 бренда DKC.

Назначение и область применения

Шинная колодка для DMP32 используется для быстрого и безопасного подключения силового кабеля к автоматическому выключателю DMP32. Она служит переходным элементом между кабельной линией и аппаратом защиты, исключая необходимость прямой затяжки провода в клеммы выключателя. Применяется в распределительных щитах на объектах с двигателями, насосами, вентиляторами и другим оборудованием, где требуется частая замена или обслуживание кабелей.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазной сети
• Номинальный ток: 32 А - максимальный постоянный рабочий ток
• Условный ток короткого замыкания: 100 кА - способна выдерживать высокие токовые нагрузки при аварии
• Номинальное импульсное напряжение: 6 кВ - защищает от скачков напряжения
• Тип подключения: вилка - соединяется с контактами DMP32 механически, без болтов
• Подходит для N-проводника: да - позволяет подключить нулевой проводник
• Подходит для вспомогательных контактов: да - совместима с сигнализацией и управлением через доп. контакты
• Изоляция: да - все токоведущие части изолированы, предотвращает случайные прикосновения
• Максимальное сечение кабеля: жёсткий - 6–25 мм2, гибкий - 6–16 мм2
• Рассчитана на один подключаемый аппарат - предназначена для установки на один DMP32

Совместимость и монтаж

Шинная колодка для DMP32 совместима только с автоматическими выключателями DMP32 от DKC. Подключение происходит путём вставки вилки в специальные контакты аппарата - зажим осуществляется фиксирующим механизмом, не требует инструментов. Установка возможна только на вертикальную DIN-рейку. Для монтажа убедитесь, что выключатель DMP32 находится в положении OFF и отключен от питания. После вставки проверьте плотность соединения - колодка должна плотно сидеть без люфта.

Безопасность и стандарты

Колодка выполнена в соответствии с требованиями IEC 60947-7-1 и IEC 60947-2. Все материалы устойчивы к нагреву и горению. Наличие изоляции и защитных кожухов обеспечивает класс защиты IP20. Колодка не предназначена для работы во взрывоопасных средах или на открытом воздухе без корпуса.

Преимущества

• Ускоряет монтаж - не нужно разбирать клеммы выключателя каждый раз при замене кабеля
• Обеспечивает надёжный контакт - снижает риск перегрева и потерь энергии
• Защита от ошибок - вилка имеет поляризацию, исключающую неверную установку
• Поддержка N-провода и вспомогательных контактов - удобна для комплексных систем управления

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными от других брендов
• Не предназначена для многократного демонтажа - более 5 циклов вставки/извлечения могут повредить контакты
• Не работает при температуре ниже -25C и выше +60C
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации
• Максимальный ток - 32 А; нельзя применять для нагрузок свыше 63 А, даже если кабель рассчитан на больший ток

Примеры использования

• Подключение кабеля к DMP32 на станке с ЧПУ
• Разводка питания для группы насосов в водопроводной насосной станции
• Монтаж в шкафу управления конвейерной линией
• Замена кабеля в распределительном щите без отключения всего оборудования

Практические советы

• Перед установкой проверьте сечение кабеля - гибкий кабель больше 16 мм2 не войдёт, жёсткий - меньше 6 мм2 будет плохо зажат
• Используйте только кабели с медными жилами - алюминиевые не подходят
• При использовании с вспомогательными контактами убедитесь, что они не перегружены - макс. ток 5 А
• Не используйте колодку как самостоятельный коммутирующий элемент - она не имеет механизма отключения
• При сборке щита оставляйте свободное место вокруг колодки - для доступа при обслуживании
• Артикул dmp32ft всегда указывается в документации вместе с номером DMP32 - это важно для запчастей
