Шина соединительная SC050, SC065, SC080 для реверсивных контакторов DKC (ДКС) DSC080RWM

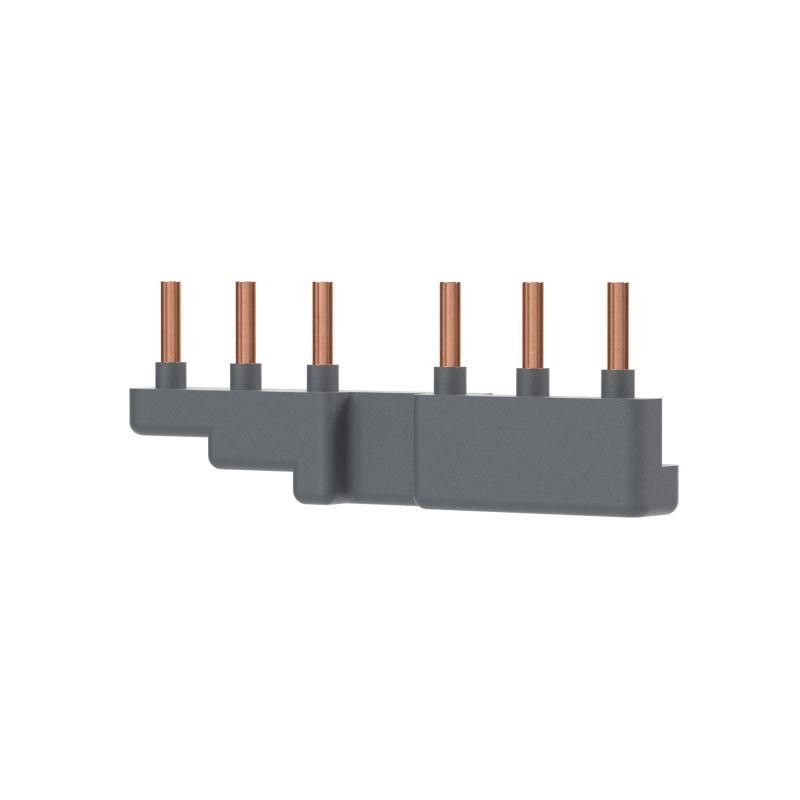

Шина соединительная для реверсивных контакторов SC050, SC065, SC080 - это компонент для быстрой и надёжной коммутации между двумя реверсивными контакторами. Разработана компанией DKC, артикул dsc080rwm, обеспечивает жёсткую механическую связь, исключающую ошибки при монтаже в системах управления двигателем.

Назначение и область применения

Шина предназначена для соединения двух реверсивных контакторов серий SC050, SC065 и SC080. Она позволяет реализовать схему переключения направления вращения двигателя без внешних проводов - все соединения выполняются внутри сборки. Подходит для автоматических линий, насосных станций, конвейеров и другого оборудования, где требуется частое реверсирование.

Технические характеристики

• Количество фаз: 3
• Количество полюсов: 6 (по два на каждый контактный элемент - линия и нагрузка)
• Номинальный ток длительной нагрузки: 80 А
• Номинальное импульсное напряжение: 8 кВ
• Условный ток короткого замыкания: 100 кА
• Тип подключения: штыревой (Pin) - совместим с контактами контакторов SC050/SC065/SC080
• Количество подключаемых устройств: 2 (только два контактора одной серии)
• Изоляция: да - изолирующие элементы предотвращают случайные замыкания между полюсами

Совместимость и монтаж

Шина dsc080rwm совместима только с контакторами SC050, SC065 и SC080 от DKC. Устанавливается непосредственно на корпус контактора - штыревые выводы вставляются в гнёзда без инструментов. После защёлкивания формируется единая жёсткая конструкция. Для правильного монтажа убедитесь, что контакторы установлены параллельно и на одинаковой высоте. Никаких болтов или кабелей не требует - снижает время сборки на 40–60%.

Безопасность и стандарты

Шина соответствует требованиям IEC 60947-4-1 и имеет исполнение с изоляцией, исключающей риск пробоя при импульсных перегрузках до 8 кВ. Конструкция гарантирует безопасность при работе с токами до 100 кА КЗ. Отсутствие открытых токоведущих частей минимизирует риск поражения электрическим током при обслуживании.

Преимущества

• Исключает ошибки при подключении - линия и нагрузка уже правильно распределены по полюсам
• Формирует единую жёсткую сборку - снижает вибрацию и износ контактов
• Не требует дополнительных проводов - экономит место в щите и уменьшает количество точек отказа
• Поддерживает функциональную блокировку DSCMI/DSCMEI - предотвращает одновременное включение обоих контакторов

Ограничения применения

• Не применяется с другими моделями контакторов - даже близкими по току, если они не из серии SC050/SC065/SC080
• Работает только с двумя контактами - нельзя использовать для трёх или более устройств
• Не предназначен для наружной установки - работает только в закрытых распределительных устройствах
• Максимальный ток 80 А - не подходит для нагрузок выше этого значения, даже если контактор рассчитан на большее

Примеры использования

• Реверсивный пускатель для циркулярной пилы - переключение вперёд/назад через две кнопки
• Лента конвейера с возможностью изменения направления движения
• Гидравлический насос с аварийным реверсом при засорении
• Станки с ЧПУ, где требуется точное управление движением осей

Практические советы

• Перед установкой проверьте, чтобы контакторы были одного типа и одинакового поколения - смешивание SC050 и SC080 допустимо, но не рекомендовано
• После монтажа убедитесь, что шина плотно защёлкнута - слышится характерный щелчок
• Не используйте силовые кабели, подсоединённые к шине, как опору - вся нагрузка должна восприниматься корпусом контактора
• При замене контактора всегда вынимайте шину вместе с ним - она не рассчитана на многократное демонтажное использование
• Для удобства обслуживания оставляйте минимальный зазор 15 мм вокруг шины - доступ к контактам должен быть свободным
