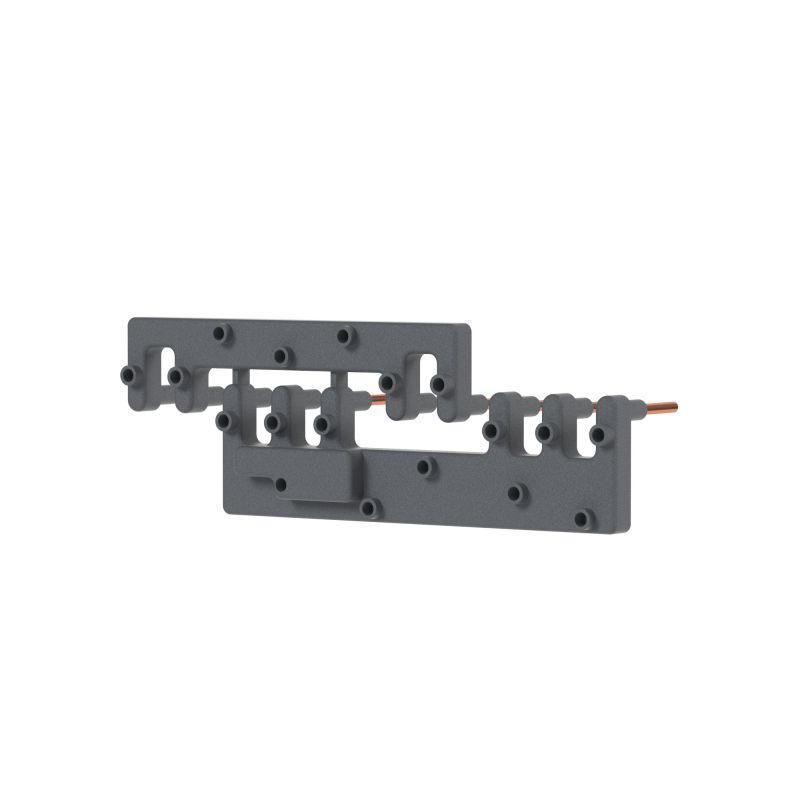

Перемычка для реверсивных контакторов DMC YON DMCRWM16 ДКС

Перемычка для реверсивных контакторов DMC (артикул dmcrwm16) - это компонент, который соединяет два реверсивных контактора серии DMC, исключая необходимость внешней проводки между ними. Продукт из серии аксессуаров для мини-контакторов 7–16 А, совместим с контактными системами бренда DKC и его групп компаний YON.

Назначение и область применения

Перемычка dmcrwm16 предназначена для автоматического переключения направления вращения электродвигателя в реверсивной схеме управления. Она механически связывает два контактора DMC, предотвращая одновременное включение обоих - что исключает риск короткого замыкания между фазами. Подходит для установки в распределительных щитах на объектах с частым реверсированием: насосы, конвейеры, лифты, станки с ЧПУ.

Технические характеристики

• Тип изделия: перемычка для реверсивных контакторов
• Количество полюсов: 6 (по 2 на каждый контактор - три фазы × два устройства)
• Номинальное рабочее напряжение: 690 В
• Номинальный ток: 16 А
• Номинальный ток короткого замыкания: 100 кА
• Импульсное напряжение: 4 кВ - обеспечивает устойчивость к скачкам напряжения
• Тип подключения: штыревой (pin) - вставляется прямо в клеммы контакторов DMC
• Изоляция: да - корпус выполнен из самозагасающего материала, защищён от пробоя
• Количество подключаемых устройств: 2 - рассчитана именно на пару контакторов
• Фазность: 3

Совместимость и монтаж

Перемычка dmcrwm16 совместима только с контактными элементами серии DMC, имеющими соответствующий штыревой интерфейс. Монтаж выполняется после установки двух контакторов рядом друг с другом: перемычка просто вставляется в выступы на передних панелях контакторов - без инструментов. Убедитесь, что контакторы установлены на одной плоскости и плотно закреплены - иначе возможна плохая контактная связь. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичную номинальную мощность.

Безопасность и стандарты

Перемычка dmcrwm16 выполнена в соответствии с требованиями IEC 60947-4-1 и имеет внутреннюю изоляцию, обеспечивающую безопасность при работе под нагрузкой. Защита от случайного включения обоих контакторов реализована механически - через взаимоблокировку, встроенную в конструкцию перемычки. Это снижает риск аварии при отказе электронной блокировки.

Преимущества

• Устраняет необходимость вручную прокладывать провода между двумя контакторами - экономит время при сборке
• Механическая блокировка гарантирует, что один контактор не включится, пока другой активен - повышает надёжность системы
• Высокая коммутационная способность (100 кА) позволяет работать в условиях высоких токов КЗ
• Не требует обслуживания - полностью пассивный элемент
• Сохраняет компактность щита - вместо проводов используется единый модуль

Ограничения применения

• Подходит только для контакторов DMC с штыревыми клеммами - не работает с другими брендами или старыми версиями DMC без этого интерфейса
• Рассчитана на максимальный ток 16 А - нельзя применять для нагрузок выше 16 А, даже если контакторы поддерживают большую мощность
• Не предназначен для работы вне температурного диапазона контакторов DMC (обычно –25C…+60C)
• Не защищает от ошибок в схеме управления - только от одновременного включения контакторов

Примеры использования

• Лифтовые механизмы - быстрый реверс при вызове этажа
• Станки с продольным и поперечным движением стола
• Конвейерные линии с функцией обратного хода
• Вентиляционные системы с режимом «вытяжка/надув»

Практические советы

• Перед установкой проверьте, чтобы контакторы были одного типа и одной партии - различия в габаритах могут помешать правильному защёлкиванию перемычки
• Не используйте силу при вставке - если не входит легко, проверьте положение контакторов и наличие деформаций
• После монтажа протестируйте цикл включения: сначала один контактор, потом второй - убедитесь, что первый отключается до включения второго
• При использовании в пыльных средах регулярно осматривайте контакты - хотя изоляция есть, грязь может затруднять механическое срабатывание
• Эта перемычка - часть системы; её эффективность зависит от качества самих контакторов DMC. Не заменяйте их более дешёвыми аналогами.
