Шины соединительные для реверсивных контакторов DSC009,DSC012,DSC018,DSC025 | DSC025RWM DKC ДКС

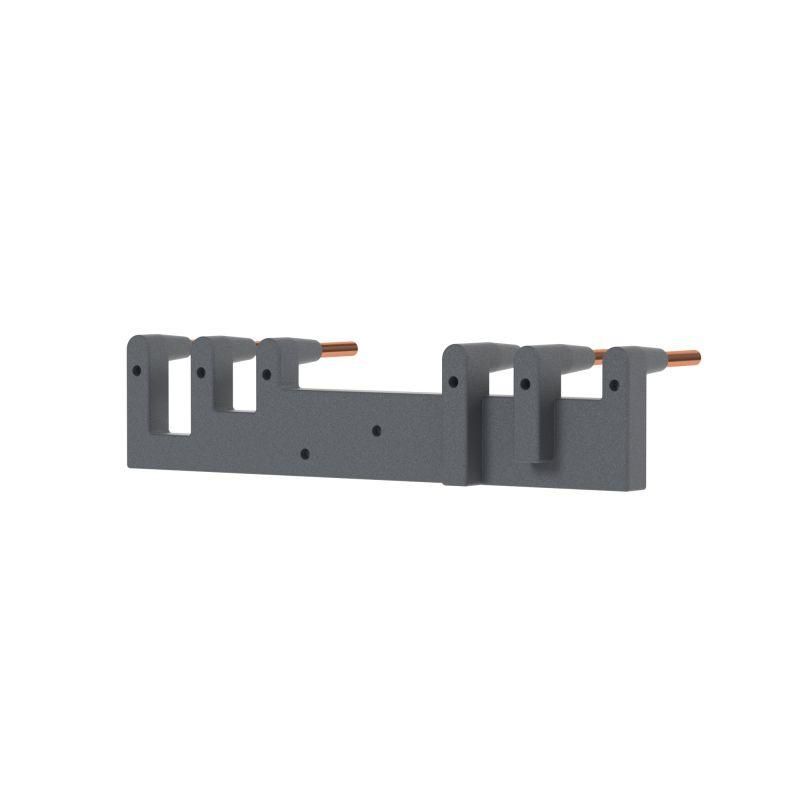

Шины соединительные для реверсивных контакторов DSC009, DSC012, DSC018, DSC025 - это компоненты, предназначенные для надёжного и быстрого соединения двух контакторов в реверсивной схеме управления двигателем. Бренд DKC предлагает эти шины как часть аксессуаров для контакторов 9–105 А, обеспечивая безопасную и механически устойчивую сборку без лишних проводов. Артикул dsc025rwm соответствует модели на 25 А.

Назначение и область применения

Эти шины используются исключительно для соединения пары реверсивных контакторов - одного для вращения двигателя вперёд, другого - назад. Они позволяют отказаться от внешней проводки между контактами, снижая риск ошибок при монтаже и повышая надёжность системы. Подходят для установки в распределительных щитах промышленного оборудования: насосы, вентиляторы, конвейеры, станки с реверсивным управлением.

Технические характеристики

• Номинальный ток длительной нагрузки: 25 А
• Максимальное рабочее напряжение: 690 В переменного тока
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, при коммутации
• Условный ток короткого замыкания: 100 кА - способна выдерживать сверхтоки при аварийных режимах без разрушения
• Количество фаз: 3
• Количество полюсов: 6 - три входа и три выхода, по одному на каждую фазу для обоих контакторов
• Количество подключаемых устройств: 2 - одна шина связывает два контактора
• Тип подключения: штыревой (pin) - плотное соединение с контактами контакторов без болтов
• Изоляция: да - все токоведущие части изолированы, предотвращает случайные замыкания

Совместимость и монтаж

Шины совместимы только с контакторами серий DSC009, DSC012, DSC018, DSC025. Установка происходит путём точного совмещения штырей с гнездами на задней стенке контактора - зажим осуществляется за счёт механического давления. Для правильной сборки необходимо:

• Выключить питание перед монтажом
• Убедиться, что контакторы установлены на DIN-рейке с одинаковым шагом
• Не применять силу - если шина не встаёт легко, проверьте ориентацию и наличие препятствий
• После установки проверить отсутствие люфта - шина должна быть жёстко закреплена

Подключение линии и нагрузки выполняется через верхние/нижние клеммы самих контакторов - шина лишь соединяет их внутренне.

Безопасность и стандарты

Шины соответствуют требованиям безопасности для электроустановок до 1000 В. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изоляции. Наличие высокого значения условного тока короткого замыкания (100 кА) гарантирует сохранение целостности при аварийных ситуациях в сетях с высокой мощностью КЗ.

Преимущества

• Устраняют необходимость вручную прокладывать перемычки - экономят время при сборке
• Обеспечивают жёсткую механическую связь между контакторами - снижают вибрационные перегрузки
• Гарантируют безошибочное подключение - исключают путаницу фаз при реверсе
• Работают совместно с блокировками DSCMI/DSCMEI - предотвращают одновременное включение обоих контакторов
• Снижают количество точек соединений - уменьшают риск нагрева и окисления контактов

Ограничения применения

• Не подходят для других моделей контакторов - даже аналогичных по току
• Не предназначены для самостоятельного подключения к сети - работают только как внутрищитовой элемент между двумя контакторами
• Не допускается использование вне герметичных или защищённых щитов - не имеют собственной степени защиты IP
• Не рекомендованы для циклических операций более 600 раз в час - возможен износ штыревых контактов

Примеры использования

• Реверсивный пускатель для вентилятора в системе вентиляции - переключение направления потока воздуха
• Станок с ЧПУ, где требуется изменение направления вращения шпинделя
• Лифт или эскалатор с функцией реверса для экстренного движения
• Конвейерная лента, требующая реверса при запутывании материала

Практические советы

• Перед установкой проверьте, чтобы контакторы были одной серии и одинакового исполнения - смешивание DSC012 и DSC018 может вызвать несоответствие по габаритам
• Если используется блокировка DSCMEI, убедитесь, что шина правильно вставлена - она влияет на работу механической связи
• При обслуживании не пытайтесь демонтировать шину без отключения питания - даже при выключенном контакторе может остаться заряд
• Для долговечности избегайте вибраций - используйте амортизирующие прокладки, если щит расположен на vibrating оборудовании
• При замене контактора - всегда заменяйте и шину, особенно если есть следы оплавления или коррозии
