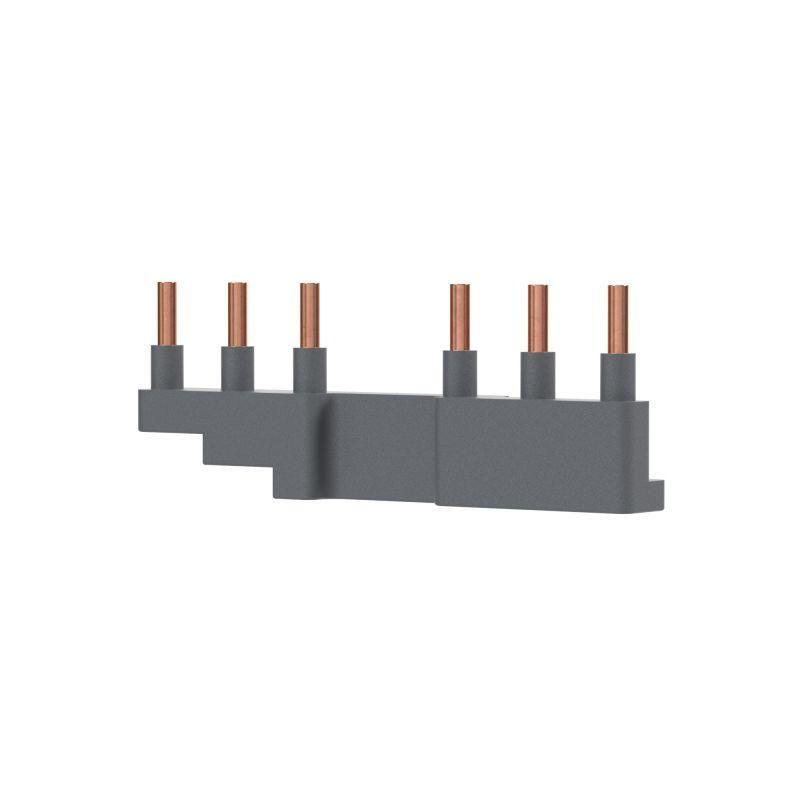

Шины соединительные для реверсивных контакторов DSC032,DSC040 | DSC040RWM DKC ДКС

Шины соединительные для реверсивных контакторов DSC032, DSC040 - это компоненты, предназначенные для надёжного и безопасного соединения двух контакторов в реверсивной схеме управления двигателем. Бренд DKC предлагает эти шины как часть аксессуаров для контакторов 9А–105А, обеспечивая точную совместимость с моделями DSC032 и DSC040. Артикул dsc040rwm соответствует конкретному исполнению для трёхфазной сети.

Назначение и область применения

Эти шины используются исключительно для соединения пары реверсивных контакторов типа DSC032 и DSC040. Они позволяют объединить линейные и нагрузочные цепи между двумя контактными группами, исключая необходимость внешней проводки. Это особенно важно в системах, где требуется переключение направления вращения двигателя - например, на насосах, конвейерах, лифтах и станках с реверсивным управлением.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Максимальное рабочее напряжение: 690 В - рассчитаны на использование в сетях переменного тока до 690 В, включая промышленные системы 400/690 В.
• Номинальное импульсное напряжение: 6 кВ - способны выдерживать кратковременные скачки напряжения, характерные для коммутационных процессов.
• Условный ток короткого замыкания: 100 кА - обеспечивают термическую и электродинамическую устойчивость при аварийных режимах.
• Число фаз: 3 - подходят для трёхфазных систем.
• Число полюсов: 6 - три полюса на каждый из двух контакторов, что позволяет одновременно коммутировать все фазы.
• Количество подключаемых устройств: 2 - предназначены исключительно для связи двух контакторов.
• Тип подключения: Штырь (Pin) - фиксируются в гнёзда контакторов без дополнительных зажимов.
• Изоляция: Да - корпус выполнен из диэлектрического материала, предотвращающего пробой и случайные замыкания.

Совместимость и монтаж

Шины совместимы **только** с контакторами DSC032 и DSC040. Установка происходит путём вставки штырей в специальные гнёзда на боковой поверхности контакторов. Монтаж требует отключения питания и соблюдения порядка: сначала один контактор, затем вторая шина, после чего второй контактор. После установки шины формируют жёсткую механическую связь, которая гарантирует правильное положение обоих контакторов и предотвращает смещение при вибрации.

Не используйте шины с другими сериями контакторов - даже если они имеют похожий вид. Несовместимые модели могут иметь другую геометрию гнёзд или шаг контактов, что приведёт к повреждению оборудования.

Безопасность и стандарты

Шины соответствуют требованиям безопасности для электроустановок до 1000 В. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолированному корпусу. Подключение через штыри снижает риск неплотного контакта и нагрева. Элементы проходят проверку на устойчивость к короткому замыканию до 100 кА, что соответствует классу IEC 60947-4-1.

Преимущества

• Устраняют необходимость вручную прокладывать медные перемычки - экономят время при сборке.
• Обеспечивают единый, жёсткий блок контакторов, который не расшатывается при работе.
• Гарантируют правильную полярность и последовательность подключения - минимизируют ошибки при монтаже.
• Совместимы с механической (DSCMI) и электромеханической (DSCMEI) блокировками - поддерживают функциональную безопасность реверсивной схемы.

Ограничения применения

• Не применяются вне реверсивных схем - не предназначены для одиночных контакторов или других типов соединений.
• Работают только с контактами DSC032 и DSC040 - другие модели (например, DSC050 или DSC063) не совместимы.
• Не рекомендованы для сред с высокой запылённостью или химической агрессивностью - материал изоляции не предназначен для экстремальных условий.
• Не допускается применение с напряжением выше 690 В - превышение может вызвать пробой изоляции.

Примеры использования

• Станок с ЧПУ, где двигатель меняет направление вращения для резки в обе стороны.
• Лифтовая система с автоматическим переключением движения вверх/вниз.
• Конвейер с возможностью реверса для устранения заклинивания.
• Насосная установка с резервным режимом работы и обратной прокачкой.

Практические советы

• Перед установкой убедитесь, что контакторы полностью отключены и обесточены - даже малый заряд может вызвать дугу при вставке шины.
• Проверьте, чтобы штыри были чистыми и не деформированы - грязь или изгиб могут нарушить контакт.
• После монтажа проведите визуальный осмотр: шина должна плотно сидеть, без люфта; контакторы должны быть выровнены по одной плоскости.
• При использовании с блокировкой DSCMI/DSCMEI следите за тем, чтобы механизм блокировки также был правильно установлен - шина сама по себе не создаёт блокировку, она лишь обеспечивает физическое расположение для её работы.
• Запасные шины лучше хранить в оригинальной упаковке - избежать повреждения штырей и загрязнения изоляции.
