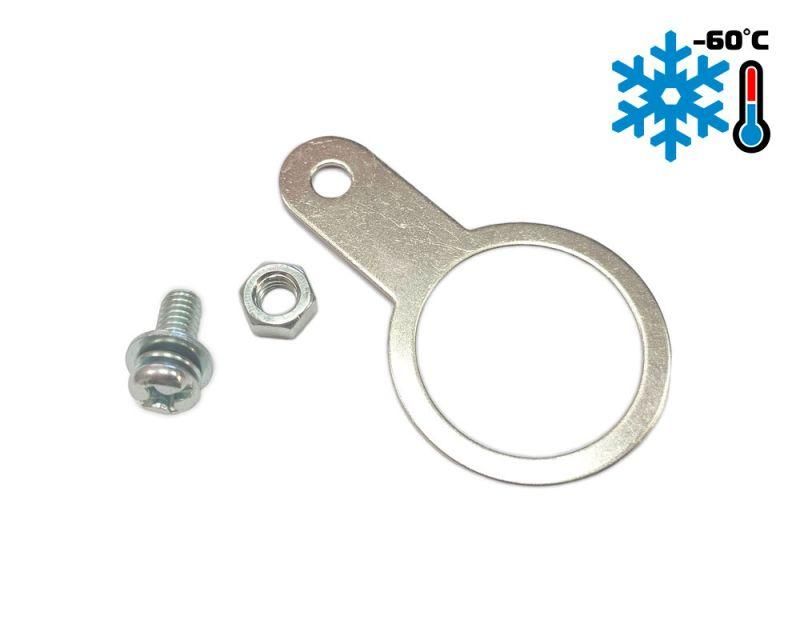

Кольцо заземления КЗ-Л 16/5 | zeta35102 ГОФРОМАТИК ЗЭТА

Кольцо заземления КЗ-Л 16/5 ГОФРОМАТИК обеспечивает надёжный электрический контакт между кабельным вводом или фитингом и металлическим корпусом оборудования, гарантируя непрерывность цепи заземления. Произведённое компанией ЗЭТА Новосибирск, изделие соответствует артикулу zeta35102 и применяется в системах, где важна безопасная передача тока утечки.

Назначение и область применения

Кольцо заземления КЗ-Л 16/5 ГОФРОМАТИК используется для создания электрического соединения между металлическими элементами кабельного ввода (или фитинга) и корпусом электрооборудования. Без него возможен разрыв в цепи заземления - это нарушает требования безопасности и увеличивает риск поражения током.

Подходит для установки в шкафах управления, на станках, насосах, конвейерах и других устройствах с металлическим корпусом, где используются гофрированные или жесткие кабельные вводы.

Технические характеристики

• Обозначение: КЗ-Л 16/5
• Наружный диаметр: 16 мм
• Внутренний диаметр: 5 мм
• Материал: Латунь с никелевым покрытием
• Изготовитель: ЗЭТА Новосибирск / ГОФРОМАТИК
• Артикул: zeta35102

Параметры 16/5 указывают на внешний и внутренний диаметры в миллиметрах - это позволяет точно подобрать кольцо под конкретный тип ввода.

Совместимость и монтаж

Кольцо заземления КЗ-Л 16/5 ГОФРОМАТИК устанавливается между кабельным вводом и корпусом оборудования. Монтируется так же, как обычное уплотнительное кольцо - нарезается на резьбу ввода, затем затягивается гайкой. Главное условие: металл ввода и корпус должны контактировать через кольцо, а не изолироваться резиной или пластиком.

Не требует специальных инструментов - достаточно стандартного ключа. Убедитесь, что поверхность корпуса чистая и не окисленная - иначе контакт будет плохим.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ПУЭ и ГОСТ Р 51317.4.41. Обеспечивает непрерывность цепи заземления, предотвращая возникновение потенциала на корпусе оборудования при повреждении изоляции.

Преимущества

• Высокая проводимость благодаря латуни с никелевым покрытием
• Устойчивость к коррозии в условиях повышенной влажности
• Простота замены - не требуется демонтаж всего ввода
• Совместимо с большинством стандартных кабельных вводов диаметром 16 мм

Ограничения применения

• Не предназначен для использования в качестве основного заземляющего провода - только как связующий элемент
• Не работает с неметаллическими (пластиковыми) вводами
• Не рассчитан на высокие механические нагрузки - не используйте как опорную деталь
• Требует наличия металлического корпуса; не подходит для композитных или изолированных корпусов

Примеры использования

• Заземление корпуса распределительного щита через гофрированный кабельный ввод
• Обеспечение заземления на станке с ЧПУ при использовании ввода типа M16x1.5
• Создание непрерывного контура заземления в промышленном оборудовании с частыми перемещениями кабеля

Практические советы

• Перед установкой зачистите место контакта на корпусе до металлического блеска - удалите краску, ржавчину и грязь
• Проверьте, чтобы кольцо плотно прилегало к обоим поверхностям: вводу и корпусу. Люфт снижает эффективность заземления
• Если вы используете несколько вводов - убедитесь, что каждое кольцо КЗ-Л 16/5 ГОФРОМАТИК установлено правильно. Одно неправильно смонтированное кольцо может нарушить всю систему
• Артикул zeta35102 совпадает с аналогами от ЗЭТАРУС - можно использовать как запасную часть
