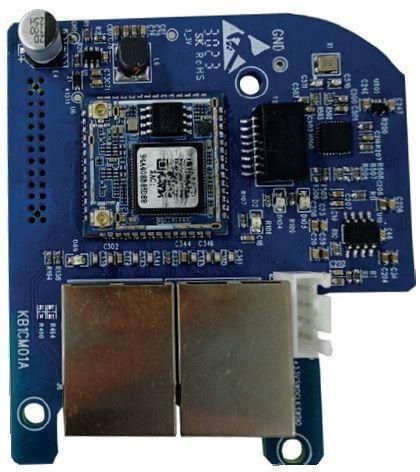

Карта коммуникационная Modbus TCP для STV630 от Systeme Electric - это модуль расширения, который заменяет стандартный Modbus RTU на более быстрый и гибкий протокол Modbus TCP в преобразователях частоты Series SystemeVar STV630. Артикул seop-1313 предназначен для интеграции оборудования в современные сети Ethernet, где требуется высокая скорость передачи данных и удалённый доступ.

Назначение и область применения

Карта коммуникационная Modbus TCP для STV630 предназначена исключительно для установки в преобразователи частоты SystemeVar STV630***N4L1 и STV630***N4-LED. Она позволяет отказаться от последовательной шины RS-485 (Modbus RTU) и перейти на сетевой интерфейс Ethernet с использованием протокола Modbus TCP. Это особенно актуально в системах автоматизации, где несколько устройств подключены к одной локальной сети, например, на конвейерах, насосных станциях или в централизованных АСУ ТП.

Технические характеристики

• Поддерживаемый протокол: Modbus TCP/IP
• Интерфейс подключения: RJ45 (Ethernet 10/100 Мбит/с)
• Совместимость: только с преобразователями частоты SystemeVar STV630***N4L1 и STV630***N4-LED
• Рабочий ток: питание через шину преобразователя, внешнее питание не требуется
• Габариты: соответствует форм-фактору слота расширения STV630

Совместимость и монтаж

Карта коммуникационная Modbus TCP для STV630 устанавливается внутрь совместимых преобразователей частоты SystemeVar STV630. Для монтажа необходимо:

• Выключить питание преобразователя и дождаться полного разряда конденсаторов (не менее 5 минут)
• Снять крышку корпуса преобразователя
• Аккуратно извлечь заглушку из слота расширения
• Вставить карту до щелчка - контакты должны плотно соединиться с материнской платой
• Закрыть корпус и подать питание

После установки настройка IP-адреса и параметров Modbus TCP выполняется через меню HMI преобразователя. Настраивать порт и адрес можно только после успешного определения карты системой.

Преимущества

• Замена медленного Modbus RTU на быстрый Modbus TCP - повышает отзывчивость системы управления
• Поддержка одновременного подключения нескольких клиентов (например, SCADA, HMI, PLC)
• Отсутствие необходимости в дополнительных преобразователях интерфейсов - всё в одном устройстве
• Экономия на кабельных трассах: один кабель Ethernet заменяет несколько проводов RS-485

Ограничения применения

• Не работает с другими сериями преобразователей - даже с аналогичными STV630, но без суффикса N4L1/N4-LED
• Не поддерживает Modbus RTU после установки - старые устройства по RS-485 больше не смогут взаимодействовать
• Требуется наличие сети Ethernet с DHCP или статической настройкой IP - без этого связь невозможна
• Не предназначена для работы в условиях повышенной вибрации вне корпуса преобразователя

Примеры использования

• Автоматизация производства: управление несколькими двигателями через одну SCADA-систему по Ethernet
• Логистические комплексы: координация конвейеров с контроллером по Modbus TCP
• Водоснабжение: дистанционный контроль насосных станций из центрального пункта управления
• Модернизация старых объектов: замена устаревших RS-485-сетей на современную IP-инфраструктуру без замены всего преобразователя

Практические советы

• Перед установкой проверьте точную модель вашего преобразователя - только STV630***N4L1 и STV630***N4-LED поддерживают эту карту
• Настройте IP-адрес в пределах вашей локальной сети, избегая конфликтов с другими устройствами
• Используйте экранированный Ethernet-кабель (UTP Cat5e или выше) для снижения помех в промышленной среде
• Если вы используете DHCP, убедитесь, что сервер выдает постоянный IP - иначе система может потерять связь после перезагрузки
• Не устанавливайте карту при работающем преобразователе - риск повреждения платы!
