Коммуникационная карта BACnet MS/TP для STV630 | SEOP-1314 Systeme Electric APC

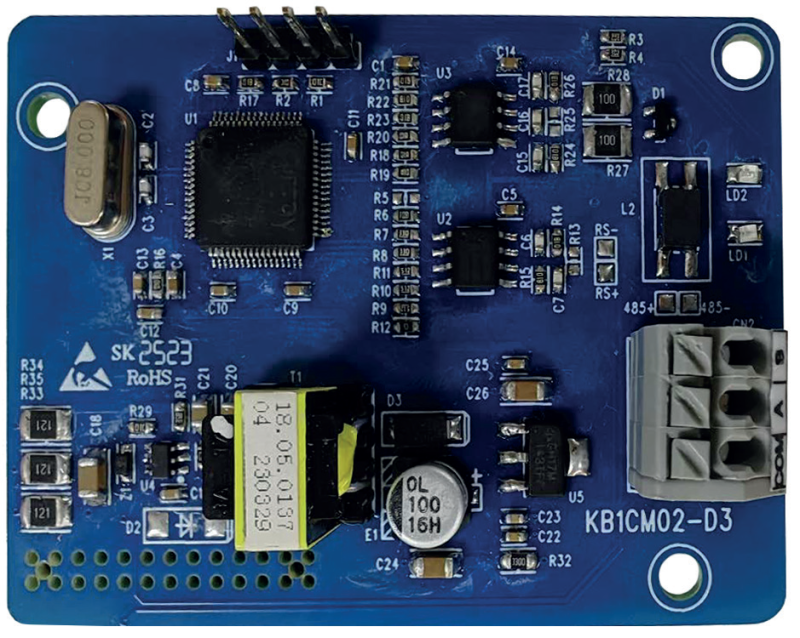

Карта коммуникационная BACnet MS/TP для STV630 SE - дополнительный модуль для преобразователей частоты SystemeVar STV630, позволяющий заменить стандартный Modbus RTU на протокол BACnet MS/TP. Подходит для интеграции в системы автоматизации зданий, где требуется совместимость с BACnet. Артикул seop-1314 совместим только с определёнными версиями STV630.

Назначение и область применения

Карта предназначена для установки в преобразователи частоты SystemeVar STV630, чтобы обеспечить связь по протоколу BACnet MS/TP. Это необходимо, когда система управления зданием использует именно BACnet, а не Modbus RTU - например, в системах HVAC, освещения или централизованного контроля оборудования. Применяется в офисных зданиях, больницах, торговых центрах и других объектах с комплексной автоматизацией.

Технические характеристики

• Протокол: BACnet MS/TP (Master-Slave/Token-Passing)
• Интерфейс: RS-485 (двухпроводной)
• Скорость передачи: до 76,8 кбит/с (совместимо со стандартом BACnet)
• Питание: от шины преобразователя STV630, внешнее питание не требуется
• Физическое подключение: слот расширения на плате контроллера STV630

Совместимость и монтаж

Карта устанавливается исключительно в преобразователи частоты SystemeVar STV630 с окончаниями N4L1 или N4-LED. Модели без этих суффиксов физически и программно не поддерживают эту карту. Установка выполняется при выключенном питании: открывается крышка корпуса преобразователя, извлекается заглушка слота расширения и вставляется карта seop-1314 до щелчка. После этого необходимо перепрошить устройство через сервисное ПО Systeme Electric - протокол Modbus будет отключен, BACnet активирован.

Безопасность и стандарты

Карта соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61000-6-2 / EN 61000-6-4 (электромагнитная совместимость). Проект выполнен в соответствии с нормами BACnet International для MS/TP-устройств. Напряжение питания не выходит за пределы безопасных значений для пользовательских сетей.

Преимущества

• Замена Modbus на BACnet без замены всего преобразователя - экономия затрат на апгрейд
• Поддерживает многоточечную топологию сети: до 127 устройств на одном сегменте
• Не требует внешнего источника питания - работает от внутренней шины STV630
• Устойчив к помехам благодаря стандартизированному RS-485 с терминаторами

Ограничения применения

• Работает только с преобразователями STV630***N4L1 и STV630***N4-LED - другие модели не подходят
• Не поддерживает BACnet IP - только MS/TP по RS-485
• Максимальная длина кабеля между устройствами - 1200 метров (при скорости 9,6 кбит/с); при более высоких скоростях - меньше
• Требуется обязательная настройка через ПО Systeme Electric; ручная настройка на устройстве невозможна
• Не предназначен для работы в средах с повышенной вибрацией вне рамок класса IP20

Примеры использования

• Объединение нескольких преобразователей STV630 в единую сеть BACnet для управления насосами в системе отопления
• Интеграция в центральный БАС (система автоматизации здания) для мониторинга энергопотребления конвейеров на заводе
• Замена старых контроллеров на новые STV630 с картой seop-1314, сохраняя существующую BACnet-инфраструктуру

Практические советы

• Перед установкой проверьте точное обозначение модели STV630 - наличие суффикса N4L1 или N4-LED обязательно
• Используйте экранированный двужильный кабель с заземлением экрана на одном конце - снижает риск помех
• На последнем устройстве в цепи всегда устанавливайте терминирующий резистор 120 Ом
• После установки карты seop-1314 выполните прошивку через официальное ПО - иначе протокол не активируется
• Не смешивайте в одной сети устройства с разными скоростями BACnet - это вызывает сбои связи
