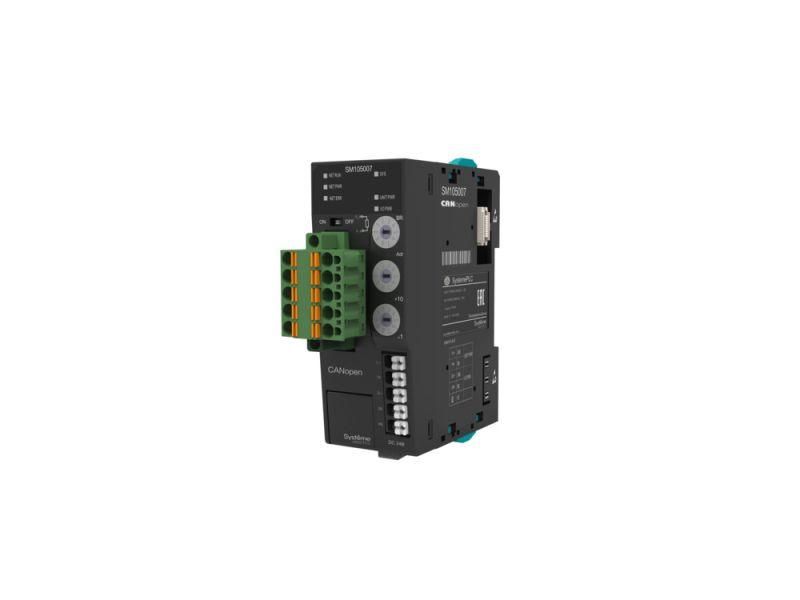

Коммуникационный модуль I/O CANopen SE, DC 24 В, IP20 Systeme Electric SM105007

Коммуникационный модуль I/O CANopen от Systeme Electric (артикул sm105007) обеспечивает связь между контроллерами и полями ввода-вывода в промышленных сетях на базе протокола CANopen. Устройство устанавливается в системах автоматизации, где требуется надёжная и гибкая коммуникация с возможностью настройки скорости передачи данных.

Назначение и область применения

Коммуникационный модуль I/O CANopen предназначен для подключения устройств ввода-вывода (датчиков, исполнительных механизмов, реле) к сети CANopen. Он работает как шлюз между контроллером (например, ПЛК) и периферией, преобразуя сигналы в формат, совместимый с протоколом CANopen. Применяется в системах автоматизации производства: на конвейерах, станках, упаковочных линиях, в логистических комплексах.

Технические характеристики

• Поддерживаемые скорости передачи данных: 10, 20, 50, 100, 125, 250, 500 кбит/с и 1 Мбит/с - все настраиваются через DIP-переключатели;
• Интерфейс: CANopen (ISO 11898);
• Метод настройки скорости: физические DIP-переключатели - без программного доступа;
• Работает в составе системы ввода-вывода от Systeme Electric;
• Не содержит встроенных входов/выходов - является исключительно коммуникационным модулем.

Совместимость и монтаж

Коммуникационный модуль I/O CANopen (sm105007) совместим с любыми контроллерами и устройствами, поддерживающими стандарт CANopen. Для установки требуются:

• Шина CANopen с терминаторами на концах;
• Правильное подключение кабелей с экранированием (двухпроводная пара + экран);
• Фиксация на DIN-рейке 35 мм (стандарт EN 60715);
• Настройка скорости передачи через положение DIP-переключателей - необходимо согласовать с остальной сетью.

Устройство не имеет встроенного питания - питание подаётся от основной платформы ввода-вывода Systeme Electric, к которой он подключается.

Безопасность и стандарты

Произведён в соответствии с требованиями промышленной электроники. Соответствует нормам EMC и безопасности для оборудования класса IP20. Подтверждённая совместимость с ISO 11898 (CANopen). Сертификаты CE и RoHS применены.

Преимущества

• Гибкость настройки скорости - восемь значений, выбираемых механически, без ПО;
• Высокая отказоустойчивость - оптимизирован для работы в условиях электромагнитных помех;
• Простота замены - не требует переобучения сети при замене аналогичного модуля;
• Надёжное соединение - контакты защищены от случайного отсоединения.

Ограничения применения

• Не поддерживает настройку скорости через ПО - изменить параметр можно только физически, что затрудняет удалённую диагностику;
• Не является автономным устройством - требует подключения к базовой платформе Systeme Electric;
• Не предназначено для работы вне помещений - степень защиты IP20 не допускает воздействия воды и пыли;
• Не поддерживает расширение числа каналов - функционал ограничен только коммуникацией.

Примеры использования

• Подключение датчиков давления и температуры к ПЛК на линии розлива напитков;
• Обмен данными между сервоприводами и центральным контроллером на станке ЧПУ;
• Связь между модулями ввода-вывода в распределённой системе управления транспортерной лентой;
• Замена старых RS485-модулей на более быстрый CANopen в существующих системах с сохранением topology.

Практические советы

• Перед запуском проверьте, чтобы все устройства в сети CANopen имели одинаковую скорость передачи - иначе связь будет потеряна;
• При использовании скоростей выше 500 кбит/с используйте качественный экранированный кабель и соблюдайте максимальную длину участка (до 100 м при 1 Мбит/с);
• При замене модуля sm105007 - обязательно скопируйте положение DIP-переключателей с оригинального устройства;
• Не подключайте модуль к сети до завершения всех настроек - резкий скачок тока может повредить порты других устройств.
