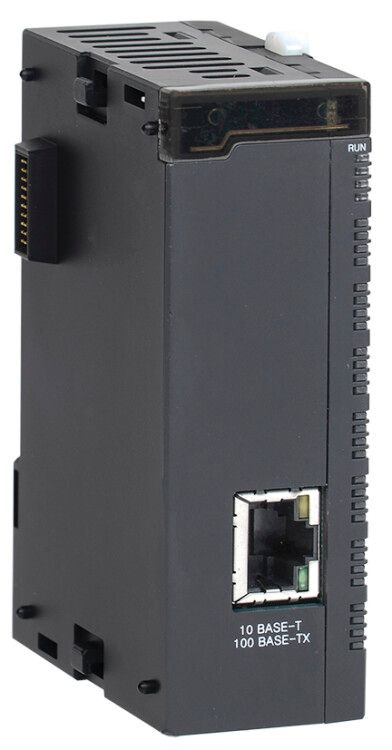

Модуль коммуникационный 10/100Mbps; UDP/TCP; TCP MODBUS Master ONI PLC-S-EXC-Ethernet IEK

Программируемый логический контроллер ПЛК S Ethernet серии ONI, модуль коммуникационный 10/100Mbps UDP/TCP TCP MODBUS Master, модуль расширения Ethernet - устройство для подключения контроллера ONI к промышленной сети Ethernet, обеспечивающее обмен данными по протоколам Modbus TCP и TCP/IP. Артикул plc-s-exc-ethernet позволяет легко интегрировать ПЛК в системы автоматизации с централизованным управлением.

Назначение и область применения

Модуль расширения Ethernet предназначен для добавления сетевого интерфейса к программируемому логическому контроллеру серии ONI S. Он позволяет ПЛК взаимодействовать с другими устройствами в сети - HMI, SCADA-системами, серверами, другим оборудованием, поддерживающим Modbus TCP или TCP/IP. Подходит для установки на производстве, в логистических комплексах, на конвейерах и в системах управления технологическим процессом.

Технические характеристики

• Скорость передачи данных: 100 Мбит/с (100000 кбит/с)
• Поддерживаемые протоколы: Modbus TCP (Master), TCP/IP, EtherNet/IP
• Гальваническая развязка входов: есть - защищает ПЛК от помех и перепадов потенциала
• Интерфейсы: один порт Industrial Ethernet (RJ45)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - противостояние твердым частицам, но не защищен от воды
• Рабочий температурный диапазон: от -10 C до +65 C
• Гарантийный срок: 12 месяцев
• Не имеет USB, RS-232, RS-485, PROFINET или беспроводных интерфейсов

Совместимость и монтаж

Модуль расширения Ethernet совместим исключительно с контроллерами серии ONI S. Устанавливается напрямую в слот расширения ПЛК. Для подключения к сети используется стандартный Ethernet-кабель Cat5e или выше - кабель подключается к одному RJ45-порту на лицевой панели. Крепится на DIN-рейку так же, как и основной ПЛК. Никаких внешних источников питания не требует - питание получает через шину ПЛК.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Гальваническая развязка обеспечивает защиту от импульсных помех и замыканий в сети. IP20 допускает использование только внутри закрытых щитов или помещений с контролируемой средой. Не предназначено для работы во влажных, запыленных или агрессивных условиях.

Преимущества

• Поддержка нескольких промышленных протоколов: Modbus TCP, TCP/IP и EtherNet/IP - гибкость интеграции
• Гальваническая развязка снижает риск повреждения ПЛК из-за скачков напряжения
• Один порт Ethernet достаточен для большинства задач связи с верхнеуровневыми системами
• Простая установка: plug-and-play решение без необходимости настройки физического соединения

Ограничения применения

• Не работает вне помещения - степень защиты IP20 не защищает от влаги и пыли
• Только для использования с ПЛК серии ONI S; несовместим с другими брендами или сериями
• Отсутствие последовательных интерфейсов (RS-485, RS-232) - нельзя использовать для подключения старых устройств по RS-485
• Скорость 100 Мбит/с - недостаточно для высокоскоростных приложений с большим объемом данных (например, видеонаблюдение или передача больших файлов)

Примеры использования

• Обмен данными между ПЛК и HMI-панелью в цехе по сборке
• Передача показаний датчиков в SCADA-систему через Ethernet-сеть
• Контроль работы конвейера с удалённого операторского терминала
• Интеграция с PLC-контроллерами других производителей, поддерживающими Modbus TCP

Практические советы

• Проверьте, что ваша сеть использует IP-адресацию в пределах доступных диапазонов - модуль получает адрес через DHCP или задаётся вручную в программном обеспечении ПЛК
• Для надёжной работы убедитесь, что кабель Ethernet не проходит рядом с силовыми проводами - это минимизирует электромагнитные помехи
• Если требуется связь с устройствами по RS-485, используйте отдельный модуль расширения с этим интерфейсом - данный модуль не поддерживает аналоговые или последовательные сигналы
• При первом запуске проверьте статус LED-индикатора на модуле: мигающий свет указывает на активную передачу данных, постоянный - на установленное соединение
• Артикул plc-s-exc-ethernet следует указывать при заказе запчастей - он уникален именно для этого типа модуля в семействе ONI S
