Коммуникационный модуль I/O Modbus RTU | SM103003 Systeme Electric APC

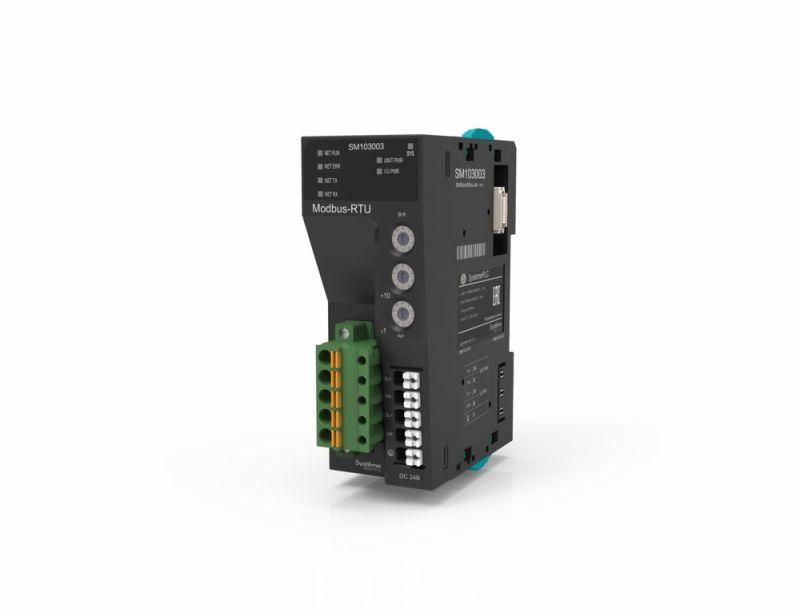

Коммуникационный модуль I/O Modbus RTU от Systeme Electric (артикул sm103003) обеспечивает надёжную связь между устройствами автоматизации по протоколу Modbus RTU через последовательный интерфейс. Подходит для интеграции в системы управления на базе PLC, HMI и SCADA.

Назначение и область применения

Коммуникационный модуль I/O Modbus RTU предназначен для сбора и передачи дискретных и аналоговых сигналов между контроллерами и периферийными устройствами. Он преобразует физические входы/выходы в данные, доступные по шине Modbus RTU. Применяется в системах автоматизации промышленного оборудования: конвейерах, насосных станциях, системах вентиляции, технологических линиях и распределённых контрольных пунктах.

Технические характеристики

• Протокол: Modbus RTU (RS-485)
• Стандартная скорость передачи: 9,6 Кбит/с (по умолчанию)
• Поддерживаемые скорости: 1,2; 2,4; 4,8; 19,2; 28,8; 38,4; 57,6; 115,2 Кбит/с
• Интерфейс связи: двухпроводной RS-485 (A/B)
• Режим работы: мастер/слейв - зависит от настройки в подключаемой системе

Обратите внимание: в описании указаны значения в Мбит/с - это опечатка. Корректные единицы измерения - Кбит/с. Все указанные скорости соответствуют стандартным значениям Modbus RTU.

Совместимость и монтаж

Модуль совместим со всеми устройствами, поддерживающими Modbus RTU по RS-485. Для подключения требуется:

• Два провода для сигнала A и B (дифференциальный канал)
• Заземление корпуса (рекомендовано для снижения помех)
• Питание от внешнего источника - в характеристиках не указано, предполагается наличие внутреннего источника питания или питание через шину (уточнить у производителя)

Установка осуществляется на DIN-рейку 35 мм. Разъёмы - винтовые клеммы. Никаких специальных адаптеров или терминаторов не требует, но при длине линии более 100 метров рекомендуется установка терминальных резисторов 120 Ом на крайних устройствах сети.

Безопасность и стандарты

Производитель не предоставил информацию о сертификатах безопасности, степени защиты IP или температурном режиме. Убедитесь, что условия эксплуатации соответствуют требованиям объекта. Без явных данных о защите от перенапряжений и ЭМИ применение в зонах с высоким уровнем электромагнитных помех требует дополнительной экранировки кабеля и фильтрации питания.

Преимущества

• Гибкая настройка скорости передачи - позволяет адаптировать модуль под существующую сеть без замены оборудования
• Стандартный протокол Modbus RTU - широкая совместимость с большинством промышленных контроллеров
• Простая интеграция - не требует сложной конфигурации, работает сразу после подключения
• Физически компактен - занимает минимум места на DIN-рейке

Ограничения применения

• Не поддерживает Modbus TCP - нельзя использовать в сетях Ethernet/IP
• Отсутствие информации о рабочем температурном диапазоне - не рекомендуется для открытых площадок или суровых климатических условий без проверки
• Не имеет встроенной защиты от переполюсовки или скачков напряжения - необходима внешняя защита в условиях нестабильного питания
• Не указаны количество входов/выходов - модуль, вероятно, является “чистым” коммуникационным интерфейсом без I/O, то есть не выполняет функции сбора сигналов сам по себе - используется как часть более крупной системы

Примеры использования

• Подключение датчиков давления к PLC через шину Modbus RTU
• Передача состояния кнопок и реле с удалённого щита в центральную систему управления
• Интеграция с HMI-панелью для отображения данных с нескольких удалённых точек
• Связь между частотниками и основным контроллером в системе конвейерной линии

Практические советы

• Выбирайте скорость передачи исходя из длины кабеля: чем длиннее линия - тем ниже скорость (например, 9,6–19,2 Кбит/с для линий до 1000 м)
• Используйте экранированный двужильный кабель с заземлением экрана в одной точке - это снижает влияние помех
• Проверьте адресацию устройства в настройках контроллера - каждый модуль должен иметь уникальный ID (1–247)
• Если вы используете несколько модулей sm103003 в одной сети - убедитесь, что все они настроены на одинаковую скорость и формат данных (без чётности, 8 бит, 1 стоп-бит)
• При отсутствии данных о питании - уточните у производителя, нуждается ли модуль во внешнем источнике или получает питание через шину RS-485
