Комплект адаптеров экранированных кабельных ЭКАТ-10-70/95 6/10 кВ КВТ 89715

Комплект адаптеров экранированных кабельных ЭКАТ-10-70/95 КВТ предназначен для безопасного и герметичного Т-образного подключения кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины в распределительных устройствах с газовой изоляцией. Бренд КВТ предлагает этот комплект как готовое решение для монтажа без необходимости устанавливать отдельные концевые муфты - всё необходимое уже включено в комплектацию.

Назначение и область применения

ЭКАТ-10-70/95 КВТ используются для создания надёжного соединения между силовым кабелем и бушингом типа C в ячейках распределительных устройств с газовой изоляцией. Подходят для Т-образных ответвлений, где требуется изоляция, герметизация и экранирование точки подключения. Применяются в энергообъектах: подстанциях, камерах КРУ, трансформаторных пунктах, особенно там, где важно минимизировать воздушные промежутки между фазами.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Максимальный ток: 630 А
• Поддерживаемый диаметр кабеля: 70–95 мм2 (по площади жилы)
• Резьбовая шпилька: M16 / M12 (выбор зависит от типа бушинга)
• Материал корпуса: многослойная силиконовая резина
• Наличие полупроводящего внешнего слоя - полное экранирование контактной зоны
• Тип установки: внутренняя и наружная
• Стандарт совместимости: CENELEC EN 50181

Совместимость и монтаж

ЭКАТ-10-70/95 КВТ совместимы исключительно с бушингами типа C, соответствующими стандарту EN 50181. Установка выполняется без предварительной подготовки кабеля - не требует монтажа концевых муфт. Все элементы комплекта предназначены для сборки в единую систему:

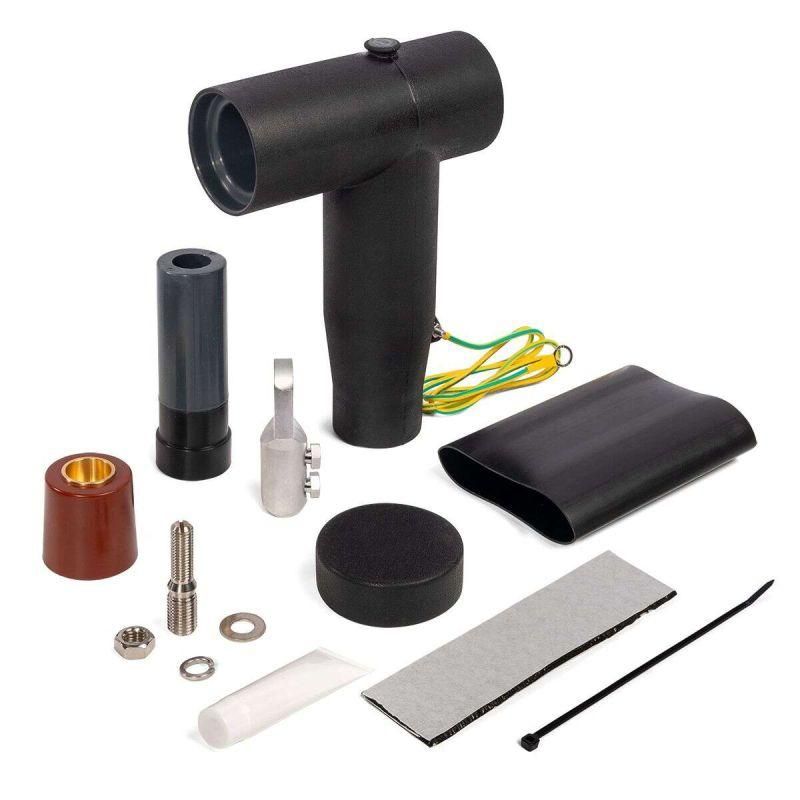

• Экранированный корпус одевается на кабель, затем фиксируется к бушингу через резьбовую шпильку
• Модуль выравнивания электрического поля снижает риск пробоя в зоне перехода
• Термоманжета и лента-герметик обеспечивают плотную изоляцию и защиту от влаги
• Заземление осуществляется через гибкий провод с наконечником, который подключается к корпусу
• Гайки, шайбы и гроверы фиксируют соединение механически
• Паста силиконовая используется для смазки контактов перед сборкой

Монтаж можно выполнить за один цикл - кабельная линия готова к вводу в работу сразу после завершения сборки.

Безопасность и стандарты

ЭКАТ-10-70/95 КВТ соответствуют требованиям стандарта CENELEC EN 50181, что гарантирует соответствие безопасности и электрической прочности для работы в сетях до 10 кВ. Полупроводящий слой на корпусе предотвращает поверхностные разряды, а заземление через гибкий провод исключает опасность накопления статического заряда. Конструкция не создаёт острых кромок и не требует специальных инструментов для установки.

Преимущества

• Не нужны отдельные концевые муфты - весь набор в одном комплекте
• Полное экранирование снижает риск коронных разрядов и повышает надёжность
• Изготовлены из силикона - устойчивы к перепадам температур, старению, влаге
• Сокращают минимальное расстояние между фазами - экономят место в КРУ
• Готовы к работе сразу после монтажа - нет времени на “выдержку” или отверждение
• Каждый комплект рассчитан на три фазы - удобно для трёхфазных систем

Ограничения применения

• Не подходят для кабелей с бумажной или ПВХ изоляцией - только для сшитого полиэтилена и ЭПР
• Требуется точное соответствие типу бушинга C; несовместимы с другими типами (A, B, D и т.п.)
• Не предназначены для подземной или подводной установки - только внутри помещений или на открытых опорах с защитой от прямого воздействия осадков
• Не рекомендованы для частых демонтажей - многократная сборка может повредить герметичные элементы

Примеры использования

• Подключение кабеля 95 мм2 к бушингу в ячейке КРУ-10 кВ с газовой изоляцией
• Аварийное ответвление питания от основной линии в подстанции
• Монтаж в закрытых распределительных устройствах, где важна компактность
• Обновление старых КРУ без замены бушингов - благодаря совместимости с EN 50181

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 70–95 мм2, иначе возможна потеря герметичности
• Используйте силиконовую пасту равномерно - она снижает трение и улучшает контакт с полупроводящим слоем
• Заземляющий провод обязательно подсоедините к контуру заземления объекта - игнорирование этого шага недопустимо
• При установке в условиях повышенной влажности дополнительно проверьте целостность ленты-герметика
• Не используйте инструменты с металлическими острыми краями - они могут повредить силиконовый корпус
• Комплект ЭКАТ-10-70/95 КВТ (артикул 89715) всегда заказывайте целиком - отсутствие даже одного элемента делает монтаж невозможным
