Комплект адаптеров РИКС-10-70/300 6/10 кВ 70-300 мм² КВТ 92307

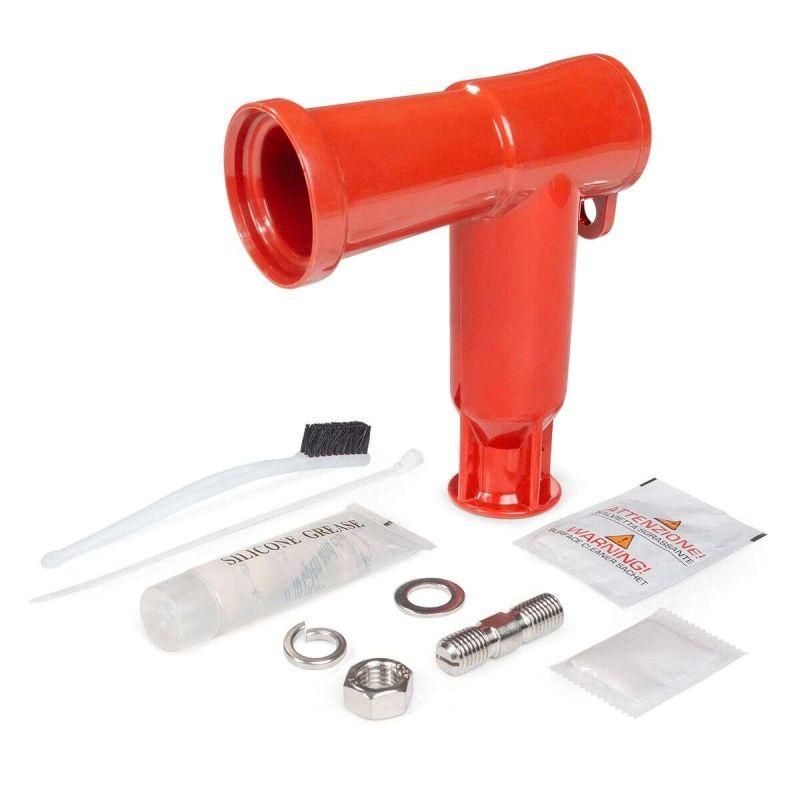

Комплект адаптеров РИКС-10-70/300 КВТ предназначен для безопасного и герметичного T-образного подключения кабелей к резьбовым вводным изоляторам (бушингам) в компактных распределительных устройствах с газовой изоляцией. Комплект совместим с термоусаживаемыми концевыми муфтами КВТ, Raychem и аналогами, обеспечивает надёжную изоляцию и упрощает монтаж без использования открытого пламени.

Назначение и область применения

Комплект адаптеров РИКС-10-70/300 КВТ применяется для создания соединений между кабельными концевыми муфтами и резьбовыми вводами (бушингами) типов «С» в ячейках КРУГ (комплектных распределительных устройств с газовой изоляцией). Подходит для установки в закрытых помещениях и на открытом воздухе. Особенно эффективен там, где необходимо минимизировать межфазные зазоры и использовать одинаковый тип ввода для кабелей с различной изоляцией - как с бумажной маслопропитанной, так и с изоляцией из сшитого полиэтилена.

Технические характеристики

• Номинальное рабочее напряжение: до 10 кВ включительно
• Максимальная допустимая токовая нагрузка: 630 А
• Цвет корпуса: кирпично-красный
• Материал изоляции: толстостенный силиконовый эластомер
• Степень защиты от внешних воздействий: устойчив к трекингу, перепадам температур, влаге и ультрафиолету
• Резьбовая шпилька: M16×M16
• Комплектация: 3 фазы (по одному адаптеру на каждую фазу)

Совместимость и монтаж

Адаптеры РИКС-10-70/300 КВТ предназначены для использования с концевыми термоусаживаемыми муфтами, имеющими болтовые наконечники. Совместимы с продукцией КВТ, Raychem и их прямыми аналогами. Монтаж выполняется следующим образом:

• На готовую концевую муфту надевается корпус адаптера;
• Резьбовая шпилька ввинчивается в бушинг через отверстие в муфте;
• Шпилька фиксируется гайкой с помощью плоской и гроверной шайбы;
• Тыльная сторона адаптера герметизируется изоляционной заглушкой с резьбой;
• Паста силиконовая наносится для усиленной герметизации контакта.

Не требует нагревательного оборудования, сварки или специнструмента. Соединение можно легко разобрать и повторно собрать - адаптеры многоразовые.

Преимущества

• Высокая механическая прочность и долговечность за счёт силиконового эластомера
• Поддержка различных типов кабелей - как с бумажной, так и с XLPE-изоляцией
• Значительное снижение необходимого межфазного воздушного зазора
• Отсутствие необходимости в работе с открытым пламенем во время монтажа
• Удобство обслуживания: быстрая замена, возможность ремонта без демонтажа всего участка
• Один комплект решает задачу подключения нескольких типов кабелей к одному типу ввода

Ограничения применения

• Не для систем выше 10 кВ - превышение напряжения недопустимо
• Не рекомендовано использование с концевыми муфтами, не имеющими болтовых наконечников
• Не следует применять в условиях постоянного погружения в жидкость - хотя IP-защита высока, полноценная водонепроницаемость не гарантирована без правильной сборки
• Необходимо проверять соответствие резьбы бушинга - только тип «С» по EN 50181 / DIN 47636

Примеры использования

• Подключение силовых кабелей к KРУГ в промышленных цехах
• Обновление старых распределительных пунктов без замены вводных бушингов
• Монтаж в энергообъектах с ограниченным пространством - например, в подземных камерах или внутри трансформаторных будок
• Энергораспределение на объектах с комбинированным кабельным питанием (например, часть кабелей - с бумажной изоляцией, часть - с XLPE)

Практические советы

• Перед монтажом обязательно проверьте резьбу бушинга - она должна точно соответствовать M16 и типу «С». Несоответствие вызывает плохой контакт и риск пробоя
• При сборке используйте всю комплектацию: гроверная шайба предотвращает самопроизвольное откручивание гайки; силиконовая паста заполняет микрозазоры
• При использовании с муфтами других производителей убедитесь, что их болтовой наконечник имеет подходящую форму и глубину посадки
• После монтажа проведите визуальную проверку плотности прилегания всех элементов - особенно заглушки сзади
• Храните комплект в сухом месте - даже при хорошей герметизации длительное хранение в сыром помещении может повредить пасту
