Комплект адаптеров РИКС-20-150/300 20 кВ 150-300 мм² КВТ 78541

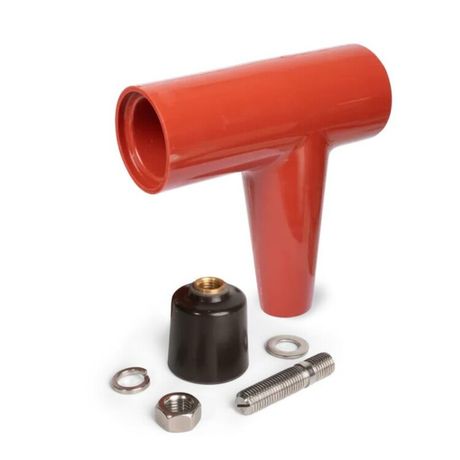

Комплект адаптеров РИКС-20-150/300 КВТ предназначен для надежной изоляции и герметизации Т-образных соединений между кабельными концевыми муфтами и резьбовыми вводами распределительных устройств с газовой изоляцией. Этот комплект сочетает простоту монтажа, высокую степень защиты IP67 и совместимость с популярными моделями термоусаживаемых муфт КВТ, что делает его универсальным решением для энергообъектов среднего напряжения.

Назначение и область применения

Комплект адаптеров РИКС-20-150/300 КВТ применяется для создания безопасного перехода от концевой муфты кабеля к резьбовому вводу (бушингу) типа «С» в компактных распределительных устройствах (КРУ) с газовой изоляцией. Подходит для установки на одножильные кабели с изоляцией из сшитого полиэтилена сечением 150–240 мм2. Особенно эффективен там, где важно минимизировать межфазное расстояние и исключить использование открытого пламени при монтаже.

Технические характеристики

• Номинальное напряжение: 20 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Максимальная допустимая токовая нагрузка: 630 А
• Диаметр до усадки: 22 мм
• Диаметр после усадки: 16 мм
• Тип изоляции: толстостенный силиконовый эластомер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Цвет: черный
• Способ монтажа: термоусадка, холодная усадка (без нагрева пламенем)
• Количество фаз: 3 (комплект рассчитан на три фазы)
• Резьба шпильки: M16/M16

Совместимость и монтаж

Адаптеры РИКС-20-150/300 КВТ предназначены для установки **только** на концевые муфты с болтовыми наконечниками, имеющими центральное отверстие под резьбовую шпильку M16. Совместимы с:

• Концевыми термоусаживаемыми муфтами серии КВТ (например, модели на сечении 150–240 мм2)
• Аналогичными изделиями Raychem и других производителей с тем же типом наконечника

Не подходят для муфт с наконечниками на меньшие сечения (70–120 мм2), так как они имеют другую резьбу. Для таких случаев требуются отдельные наконечники 2НБ-70/120-16.

Монтаж выполняется без горелки: адаптер надевается на муфту, затем термоусадочная трубка равномерно прогревается тепловым феном до плотного прилегания. Шпилька с гайкой, шайбами и заглушкой обеспечивают механическое крепление к бушингу. Герметизация тыльной стороны достигается за счет изоляционной заглушки с внутренней резьбой.

Безопасность и стандарты

• Соответствие требованиям CENELEC EN 50181 и DIN 47636 для резьбовых вводов типа «С»
• Устойчивость к трекингу - предотвращает образование поверхностных электрических пробоев даже при повышенной запыленности или влаге
• Экологически безопасный материал - силиконовый эластомер без хлора и токсичных веществ
• Работает в широком диапазоне температур (-40C … +90C)

Преимущества

• Отсутствие необходимости использовать пламя - снижает риск возгорания и повышает безопасность при работе в замкнутых помещениях
• Высокая долговечность благодаря силиконовой изоляции - не стареет, не растрескивается под UV-лучами и перепадами температур
• Возможность быстрой сборки и демонтажа - адаптер можно многократно переустанавливать без потери герметичности
• Компактность - позволяет уменьшить минимальное расстояние между фазами, экономя место внутри КРУ
• Готовый комплект - все необходимые элементы (корпуса, шпильки, заглушки, паста, стяжки) уже собраны в одном наборе

Ограничения применения

• Не для кабелей сечением менее 150 мм2 - несовместим с муфтами на 70/120 мм2 без замены наконечника
• Требует наличия на муфте именно болтового наконечника с отверстием M16 - нельзя использовать с другими типами зажимов
• Запрещено применять в условиях постоянного погружения под воду - IP67 допускает лишь временное воздействие воды
• Не рекомендовано для внешних установок без дополнительной защиты от прямого солнечного света более 10 лет

Примеры использования

• Подключение силовых кабелей 10–20 кВ к КРУ-10/20 с газовой изоляцией в подстанциях городских сетей
• Обустройство ответвлений на кабельных линиях в закрытых камерах метрополитена
• Ремонт и модернизация старых распределительных пунктов, где необходимо заменить устаревший вывод на современную систему с термоусадкой
• Монтаж в промышленных объектах с высокой влажностью и запыленностью - заводы, насосные станции, угольные разрезы

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля (150–240 мм2) и типа наконечника - неверный выбор сделает адаптер бесполезным
• Используйте силиконовую пасту из комплекта для лучшей герметизации контакта между адаптером и муфтой - она вытесняет воздух и препятствует попаданию влаги
• При нагреве термоусадочной трубки двигайтесь медленно, начиная с середины - чтобы избежать образования пузырей и неравномерной усадки
• После установки обязательно затяните гайку шпильки моментом, указанным в документации на бушинг - недотянутая или перетянутая резьба вызывает протечки или деформацию
• Храните комплект в сухом месте при температуре от +5C до +30C - длительное воздействие низких температур может сделать силикон хрупким
