Комплект адаптеров экранированных кабельных ЭКАТ-10-185/240 | 89718 КВТ

Комплект адаптеров экранированных кабельных ЭКАТ-10-185/240 КВТ предназначен для безопасного T-образного подключения силовых кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины к бушингам с газовой изоляцией в распределительных устройствах. Бренд КВТ предлагает этот комплект как готовое решение для быстрого и надёжного соединения без необходимости установки концевых муфт.

Назначение и область применения

ЭКАТ-10-185/240 КВТ используются для создания герметичного и экранированного перехода между кабелем и бушингом типа C, соответствующим стандарту CENELEC EN 50181. Подходят для работы внутри и вне помещений - например, в ГРУ, КРУ, ЯЧЕЙКАХ КРУЭ с газовой изоляцией. Особенно эффективны там, где важно минимизировать воздушное расстояние между фазами и исключить риск поверхностных пробоев.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Максимальный ток: 630 А
• Поддерживаемые сечения кабеля: 185–240 мм2
• Резьбовая шпилька: M16 / M12 (выбор зависит от типа бушинга)
• Материал корпуса: многослойная силиконовая резина
• Защита внешнего покрытия: полупроводящий слой, обеспечивающий равномерное распределение электрического поля
• Герметизация: за счёт термоусаживающей манжеты и ленты-герметика
• Заземление: через изолированный провод с наконечником, подключаемый к корпусу
• Количество фаз в комплекте: 3

Совместимость и монтаж

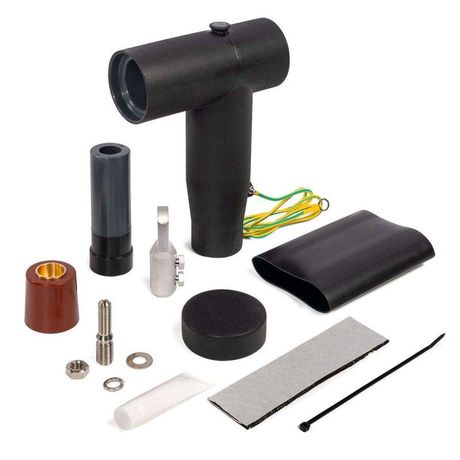

ЭКАТ-10-185/240 КВТ совместимы только с бушингами типа C, соответствующими стандарту EN 50181. Установка выполняется без предварительной подготовки кабеля - не требуется устанавливать концевую муфту. Все элементы уже включены в комплект:

• Экранированный корпус адаптера
• Модуль выравнивания электрического поля
• Наконечники болтовые, резьбовые шпильки, гайки, шайбы, гроверные шайбы
• Торцевые заглушка и крышка
• Термоусаживаемая поясная манжета
• Изолированный провод заземления с наконечником
• Силиконовая паста, кабельная стяжка, лента-герметик

Монтаж осуществляется путём одевания манжеты на кабель, её нагрева для усадки, последующего закрепления шпильки в бушинге и затяжки всех соединений. После завершения сборки кабельную линию можно включать немедленно.

Преимущества

• Не требует установки концевых муфт - снижает время работ и количество возможных точек отказа
• Цельный экранирующий слой на внешней поверхности исключает радиальные скачки потенциала
• Высокая степень защиты IP благодаря герметичному корпусу и термосклеенным элементам
• Стандартный набор деталей позволяет выполнять монтаж одним человеком без допоборудования
• Устойчивость к перепадам температур и воздействию окружающей среды - подходят для наружной установки
• Сокращают минимальное расстояние между фазами, что особенно ценно в компактных КРУ

Ограничения применения

• Не для кабелей с бумажной или ПВХ изоляцией - предназначены только для сшитого полиэтилена и этиленпропиленовой резины
• Не поддерживают кабели с сечением менее 185 мм2 или более 240 мм2
• Требуется наличие именно бушинга типа C по EN 50181; другие типы несовместимы
• Не рекомендовано использование в условиях постоянного погружения в жидкости - хотя герметичны, они не являются водоопущаемыми устройствами длительного действия
• Не заменяет полноценную систему защиты от перенапряжений - необходимо соблюдать требования проекта по УЗИП

Примеры использования

• Подключение кабеля питания к камере КРУЭ в подстанциях 6–10 кВ
• T-ответвление от основной трассы к трансформатору в закрытом распределительном пункте
• Обустройство выхода кабеля из металлической секции КРУ в помещениях с ограниченным свободным пространством
• Альтернатива классическим концевым муфтам в ремонтных работах, когда нельзя демонтировать всю секцию

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля (185–240 мм2) и типа бушинга - неверный выбор приведёт к плохому контакту или повреждению манжеты
• Используйте силиконовую пасту равномерно - она заполняет микронеровности и препятствует образованию воздушных пузырей
• При использовании в холодную погоду прогрейте термоусаживаемую манжету перед нагревом - это повысит качество усадки
• Заземляющий провод обязательно подсоедините к контуру заземления объекта - игнорирование этого шага создаёт опасность поражения током
• Не используйте сторонние кабельные стяжки - в комплекте предусмотрена специальная, рассчитанная на механическую нагрузку и химическую стойкость
• После монтажа проведите визуальный осмотр: убедитесь, что все части плотно прилегают, нет видимых деформаций или следов перегрева
