Комплект адаптеров экранированных кабельных ЭКАТ-10-120/150 6/10 кВ КВТ 89716

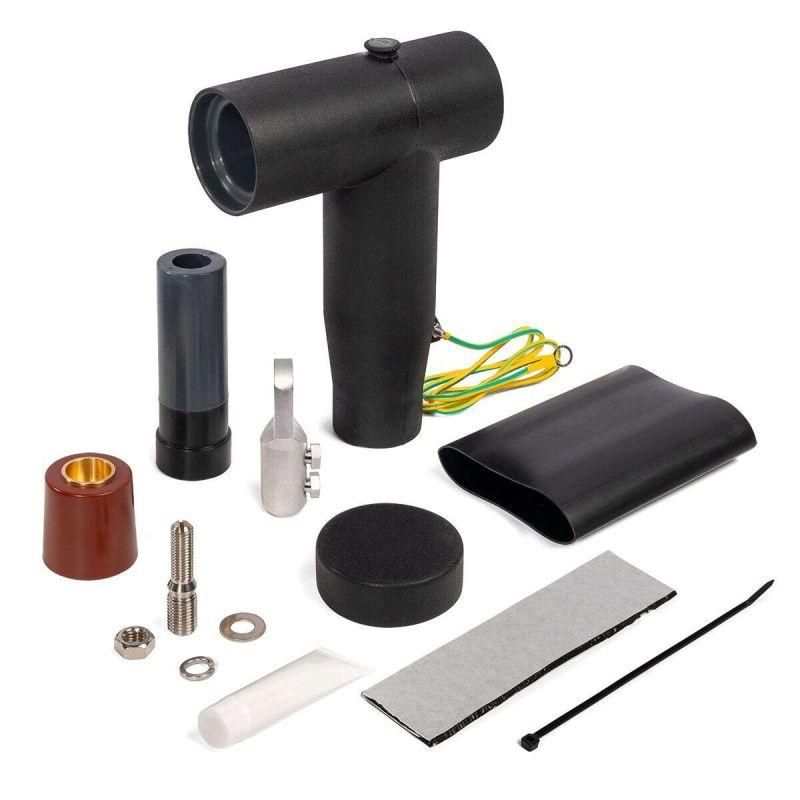

Комплект адаптеров экранированных кабельных ЭКАТ-10-120/150 КВТ предназначен для безопасного T-образного подключения кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины в распределительных устройствах с газовой изоляцией. Бренд КВТ предлагает этот комплект как готовое решение для быстрого и надёжного соединения без необходимости установки концевых муфт - всё необходимое уже включено в комплект.

Назначение и область применения

ЭКАТ-10-120/150 КВТ используются для создания герметичного и экранированного перехода между силовым кабелем и бушингом типа C в ячейках РУ с газовой изоляцией. Подходят для систем напряжением до 10 кВ, где требуется минимизация воздушных зазоров между фазами. Применяются в энергообъектах: подстанциях, камерах КРУ, трансформаторных пунктах. Устанавливаются как внутри помещений, так и на улице.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Максимальный ток: 630 А
• Тип кабеля: с изоляцией из сшитого полиэтилена (XLPE) или этиленпропиленовой резины (EPR)
• Экран кабеля: медные проволоки в ячейках
• Резьбовая шпилька: M16 / M12 (выбор зависит от бушинга)
• Материал корпуса: многослойная силиконовая резина
• Наружное покрытие: полупроводящий слой, обеспечивающий полную электростатическую экранировку
• Количество фаз в комплекте: 3

Совместимость и монтаж

Адаптеры совместимы исключительно с бушингами типа C, соответствующими стандарту CENELEC EN 50181. Для правильной работы необходимо проверить соответствие диаметра бушинга и резьбы шпильки (M16 или M12). Все элементы комплекта предназначены для сборки без дополнительных инструментов - достаточно обычного набора гаечных ключей. Монтаж выполняется в следующем порядке: подготовка кабеля, одевание поясной манжеты, установка модуля выравнивания поля, фиксация через резьбовую шпильку, герметизация лентой, заземление гибким проводом. После завершения монтажа кабель можно включать немедленно - нет времени выдержки.

Безопасность и стандарты

ЭКАТ-10-120/150 КВТ соответствует требованиям CENELEC EN 50181 для бушингов типа C. Полупроводящий внешний слой предотвращает поверхностные разряды, а заземление через гибкий провод снижает риск поражения током. Герметизация и материал силиконовой резины обеспечивают долговременную работу даже при перепадах температур и повышенной влажности.

Преимущества

• Не требуют установки отдельных концевых муфт - экономят время и стоимость монтажа
• Готовый комплект: все детали в одной упаковке, ничего дополнительно закупать не надо
• Полная экранировка соединения за счёт полупроводящего слоя
• Заземление выполнено встроенным проводом с наконечником - нет риска забыть подключить
• Подходят для внутреннего и наружного монтажа
• Сокращают минимальное межфазное расстояние - важны для компактных РУ

Ограничения применения

• Не подходят для кабелей с бумажной или ПВХ изоляцией - только XLPE/EPR
• Только для бушингов типа C по EN 50181; другие типы несовместимы
• Не рассчитаны на напряжение выше 10 кВ
• Не применяются в условиях постоянного погружения в воду - хотя IP-класс не указан, герметизация не является водонепроницаемой на уровне IP68
• Не рекомендованы для частых демонтажей - многократная сборка может повредить силиконовые элементы

Примеры использования

• Подключение кабеля к вводному бушингу в ячейке КРУ-10 кВ на подстанции
• T-ответвление от основного кабеля в компактном распределительном пункте
• Замена старой концевой муфты на более надёжное и компактное решение в существующих РУ
• Монтаж в условиях ограниченного пространства, где важно уменьшить расстояния между фазами

Практические советы

• Перед монтажом обязательно сверьте диаметр кабеля с допустимым диапазоном ЭКАТ-10-120/150 - не используйте для слишком тонких или толстых жил
• Используйте силиконовую пасту равномерно - она заполняет микрозазоры и улучшает контакт с экранирующим слоем
• При использовании в холодную погоду нагрейте термоусаживаемую манжету перед усадкой - иначе она может треснуть
• Проверьте плотность затяжки гаек - недостаточно затянутые соединения вызывают нагрев, переизбыток - деформирует резьбу
• Обязательно подсоедините заземляющий провод к контуру заземления РУ - без этого нарушается вся система защиты
• Храните комплект в сухом месте, избегайте механических повреждений силикона - он чувствителен к острым предметам
