Комплект для сбора реверсивной схемы КТИ KARAT IEK 500А 690В IEK (ИЭК) KKT60D-500-MB

Комплект для сбора реверсивной схемы КТИ (500А) от IEK предназначен для безопасного переключения направления работы электродвигателей через реверсивные контакторы. Этот комплект позволяет надёжно реализовать схему управления с механической блокировкой на токах до 500 А, обеспечивая совместимость с контактными аппаратами серии КТИ.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (500А) используется для создания реверсивных цепей управления электродвигателями, где необходимо исключить одновременное включение двух контакторов - прямого и обратного хода. Механическая блокировка предотвращает короткое замыкание между фазами при ошибочном управлении. Подходит для установки в силовые щиты промышленного оборудования: насосы, вентиляторы, конвейеры, лебёдки, станки с реверсивным режимом работы.

Технические характеристики

• Номинальный ток: 500 А - способен выдерживать длительные нагрузки без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в трёхфазных сетях промышленного типа;
• Количество полюсов: 3 - соответствует стандартной трёхфазной схеме;
• Тип контакта: гнездо (мама) - обеспечивает соединение с выводами контакторов КТИ;
• Тип напряжения: переменный ток - оптимизирован для AC-систем;
• Способ монтажа: винтовой - фиксация осуществляется болтами, доступна проверка затяжки;
• Ширина шины: 30 мм - стандартизированная величина для совмещения с типовыми контактными системами;
• Максимальная толщина шины: 4 мм - допускает использование медных шин указанной толщины;
• Срок службы: 10 лет - гарантирует долговечность при соблюдении условий эксплуатации;
• Тип компонента: прочее - набор элементов для сборки, а не готовый автоматический выключатель.

Совместимость и монтаж

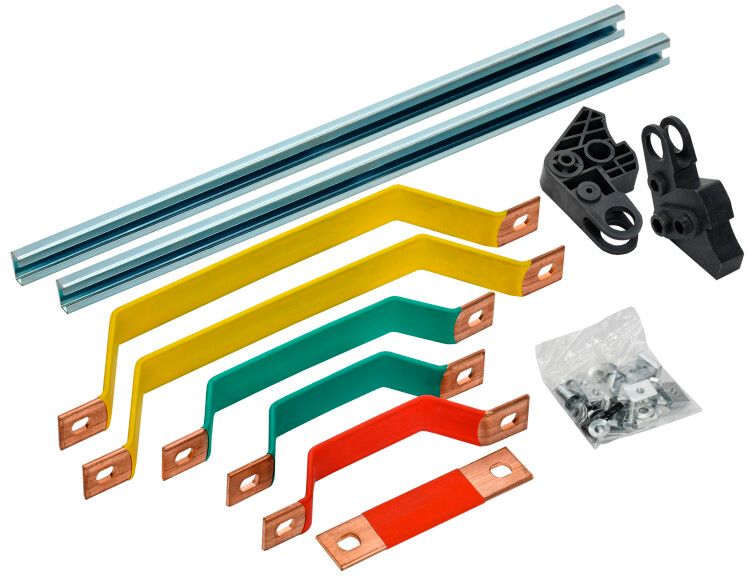

Комплект для сбора реверсивной схемы КТИ (500А) совместим только с контактными аппаратами серии КТИ от IEK. Он включает все необходимые элементы: шины, механизм блокировки, направляющие и метизы - всё уже подобрано и протестировано для взаимодействия. Для монтажа требуется свободное место рядом с установленными контакторами КТИ. Шины крепятся винтами к корпусу, а блокирующий механизм устанавливается между двумя контакторами. Убедитесь, что зазор между контактными группами достаточен для беспрепятственного движения механизма блокировки. Не используйте с другими сериями контакторов - возможна некорректная работа или повреждение.

Безопасность и стандарты

Комплект для сбора реверсивной схемы КТИ (500А) разработан в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Механическая блокировка обеспечивает класс защиты от случайного одновременного включения - важнейший элемент безопасности при работе с мощными двигателями. Наличие изоляционных материалов и защищённых контактов снижает риск поражения током при обслуживании.

Преимущества

• Устраняет риск короткого замыкания при реверсе - благодаря жёсткой механической блокировке;
• Не требует внешних устройств управления - вся логика реализована внутри комплекта;
• Закрытая система - все детали подобраны производителем, исключаются ошибки при самостоятельной сборке;
• Высокая надёжность - срок службы 10 лет при нормальных условиях эксплуатации;
• Легко интегрируется - не нужны доработки, достаточно следовать инструкциям по установке.

Ограничения применения

• Подходит только для контакторов КТИ - не работает с аналогами других брендов;
• Не предназначен для постоянного переключения более 10–15 раз в час - частые операции могут ускорить износ блокирующего механизма;
• Рассчитан на переменный ток - нельзя использовать в цепях постоянного тока;
• Максимальная толщина шины 4 мм - не подходит для массивных медных шин большего сечения;
• Не имеет встроенной защиты от перегрузки - требует наличия тепловых реле или автоматических выключателей в цепи.

Примеры использования

• Цеховая линия с конвейером, который движется вперёд и назад для точной подачи материала;
• Станок с ЧПУ, где двигатель главного шпинделя меняет направление вращения;
• Подъёмник или лифт с реверсивным приводом;
• Вентиляционная установка с функцией обратной тяги;
• Автоматическая система заполнения бункера - перемещение ленты в две стороны.

Практические советы

• Перед монтажом проверьте соответствие модели контакторов КТИ - они должны иметь одинаковый шаг крепления и расположение выходных клемм;
• При затяжке винтов шин используйте динамометрический ключ - переусиливать нельзя, чтобы не деформировать контактные поверхности;
• Обязательно проведите тестовое включение после сборки - убедитесь, что один контактор физически не может включиться, пока другой активен;
• Регулярно осматривайте механизм блокировки на предмет износа или заклинивания - особенно в условиях высокой вибрации;
• Не применяйте комплект в помещениях с повышенной влажностью без дополнительной герметизации - хотя он не имеет IP-защиты, металлические части подвержены коррозии.
