Комплект для сборки реверсивной схемы КТИ KARAT IEK 225А 690В IEK (ИЭК) KKT50D-225-MB

Комплект для сбора реверсивной схемы КТИ (225А) от IEK предназначен для безопасного управления реверсивными цепями на высоких токах до 225 А. Этот комплект позволяет собирать надёжные реверсивные схемы на базе контакторов КТИ, обеспечивая механическую блокировку и предотвращая одновременное включение противоположных контакторов.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (225А) используется для создания реверсивных электрических схем, где требуется переключение направления движения двигателя - например, в станках, конвейерах, насосах или лифтовых системах. Он гарантирует, что два контактора (для прямого и обратного вращения) не могут быть включены одновременно, что исключает короткое замыкание между фазами.

Технические характеристики

• Номинальный ток: 225 А - поддерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В;
• Количество полюсов: 3 - соответствует трёхфазным системам;
• Тип контакта: гнездо (мама) - обеспечивает соединение с контактами контакторов типа КТИ;
• Тип напряжения: переменный ток - совместим только с AC-цепями;
• Способ монтажа: винтовой - крепление осуществляется болтами через отверстия;
• Ширина шины: 25 мм - стандартный размер для шинных систем в щитах;
• Максимальная толщина шины: 3 мм - допустимый предел для плотного соединения;
• Срок службы: 10 лет - при условии соблюдения режимов эксплуатации;
• Тип компонента: прочее - набор деталей для сборки, а не готовый аппарат.

Совместимость и монтаж

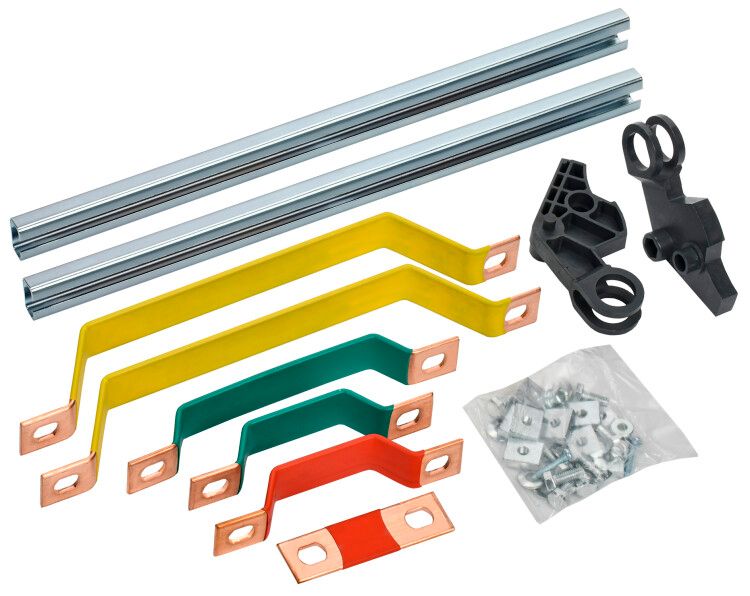

Комплект для сбора реверсивной схемы КТИ (225А) совместим только с контакторами серии КТИ от IEK. Все элементы - шины, механизмы блокировки, направляющие и метизы - спроектированы под их габариты и расположение клемм. Монтаж выполняется вручную: шины устанавливаются на шинные рейки шириной 25 мм, крепятся винтами, а механизм блокировки фиксируется между двумя соседними контакторами. Убедитесь, что толщина используемых медных шин не превышает 3 мм - иначе соединение будет ненадёжным.

Безопасность и стандарты

Комплект соответствует требованиям к безопасности для устройств коммутации в электроустановках до 1000 В. Механическая блокировка исключает риск параллельного включения контакторов, что снижает вероятность аварийных ситуаций. Однако сам комплект не имеет сертификата IP - он предназначен для установки внутри закрытых электрощитов.

Преимущества

• Устраняет риск короткого замыкания за счёт жёсткой механической блокировки контакторов;
• Не требует внешнего питания - работает purely механически;
• Замена отдельных элементов возможна без полной замены комплекта;
• Поддерживает высокие токи - идеально для мощных двигателей;
• Стандартные размеры шин позволяют легко интегрировать в существующие щитовые решения.

Ограничения применения

• Не применяется с другими типами контакторов - только с КТИ от IEK;
• Работает только в цепях переменного тока - несовместим с постоянным током;
• Не предназначен для открытой установки - требует защиты в корпусе щита;
• Не содержит автоматических выключателей или защитных устройств - необходимо дополнительно предусмотреть защиту от перегрузок и КЗ;
• Не рекомендован для частых циклов переключения выше 60 раз в час - возможен износ механических элементов.

Примеры использования

• Реверсивный станок с ЧПУ - переключение направления вращения шпинделя;
• Ленточный конвейер - изменение направления перемещения материала;
• Вентиляционная система с обратным потоком - управление вентиляторами в двух режимах;
• Подъёмник или лифт - обеспечение безопасного изменения направления движения кабины.

Практические советы

• Перед монтажом проверьте соответствие модели контакторов - только КТИ подходят;
• Используйте шины толщиной 1–2 мм для лучшего контакта и меньшей деформации при затяжке;
• Обязательно проведите тестирование после сборки: попробуйте включить оба контактора одновременно - блокировка должна препятствовать этому;
• При обслуживании не снимайте все метизы сразу - сохраняйте порядок сборки для последующей сборки;
• Для длительной работы в условиях повышенной вибрации - примените контргайки или герметичные фиксаторы на винты.
