Комплект для сбора реверсивной схемы КТИ (115А) KARAT IEK KKT50D-115-MB

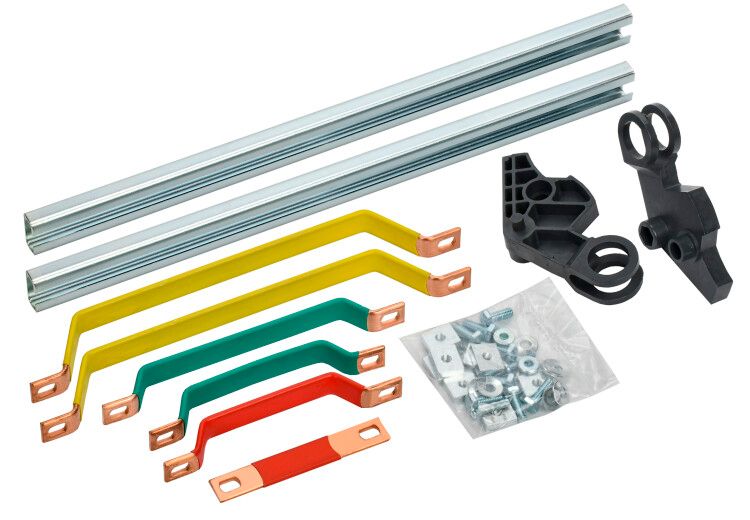

Комплект для сбора реверсивной схемы КТИ (115А) от IEK предназначен для безопасного переключения направления работы электродвигателей через реверсивные контакторы. Этот комплект обеспечивает механическую блокировку, предотвращающую одновременное включение прямого и обратного контактов, и рассчитан на работу с токами до 115 А. Артикул kkt50d-115-mb используется для модульной сборки силовых цепей в промышленном оборудовании.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (115А) применяется для создания реверсивных схем управления электродвигателями с использованием контакторов серии КТИ. Он гарантирует, что прямой и обратный контакторы не могут быть включены одновременно - это исключает короткое замыкание между фазами при переключении направления вращения. Подходит для установки в щитах управления станков, насосов, конвейеров и других устройств, где требуется частое изменение направления движения.

Технические характеристики

• Номинальный ток: 115 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В - совместим с сетями переменного тока до 690 В;
• Количество полюсов: 3 - работает в трёхфазных системах;
• Тип контакта: гнездо (мама) - соединяется с контактными пластинами контакторов;
• Способ монтажа: винтовой - надёжное крепление с помощью болтов и гаек;
• Ширина шины: 14,8 мм - соответствует стандартным размерам для сборки в КТИ;
• Максимальная толщина шины: 3 мм - допускает использование медных шин указанной толщины;
• Срок службы: 10 лет - рассчитан на долговременную эксплуатацию в промышленных условиях;
• Тип компонента: прочее - набор элементов для сборки, а не готовый аппарат.

Совместимость и монтаж

Комплект для сбора реверсивной схемы КТИ (115А) совместим только с контакторами серии КТИ, имеющими соответствующий тип крепления и расположение контактов. Монтаж выполняется винтовым способом: шины и механизмы крепятся к базовой платформе с помощью метизов из комплекта. Перед сборкой убедитесь, что посадочные места на контакторах точно соответствуют ширине шины (14,8 мм) и толщине (до 3 мм). Направляющие обеспечивают точное положение деталей - не используйте другие шины или крепления вне комплекта.

Безопасность и стандарты

Комплект для сбора реверсивной схемы КТИ (115А) разработан в соответствии с требованиями к безопасности электроустановок в промышленных системах. Механическая блокировка исключает риск параллельного включения противоположных контакторов, что снижает вероятность аварии. Продукт не имеет сертификата CE или ГОСТ, так как является составной частью системы, а не самостоятельным аппаратом. Его применение должно соответствовать правилам устройства электроустановок (ПУЭ).

Преимущества

• Предотвращает опасные ситуации при переключении направления - механическая блокировка надёжнее электронной;
• Не требует внешнего питания - полностью пассивный элемент;
• Закрытый комплект - все необходимые элементы (шины, блокиратор, направляющие, метизы) уже в наличии;
• Ускоряет сборку - не нужно подбирать отдельные компоненты;
• Рассчитан на высокие токи - подходит для мощных двигателей до 115 А.

Ограничения применения

• Подходит только для контакторов КТИ - не совместим с другими сериями (например, КМИ, ЛК1);
• Не предназначен для постоянного тока - работает только с переменным током;
• Не защищён от внешних воздействий - не следует использовать в открытых или влажных помещениях без корпуса;
• Не содержит автоматических защит - необходимо дополнительно устанавливать тепловые реле и предохранители;
• Не рекомендован для частого коммутирования более 1000 раз в час - возможен износ механических элементов.

Примеры использования

• Станки с ЧПУ - переключение направления вращения шпинделя;
• Ленточные и цепные конвейеры - реверс для перемещения материалов в обоих направлениях;
• Насосные станции - смена направления потока жидкости;
• Подъёмники и лифты - управление движением вверх/вниз;
• Вентиляционные установки - регулировка воздушного потока.

Практические советы

• Перед установкой проверьте соответствие толщины шины (не более 3 мм) и её ширины (14,8 мм) - нестандартные шины могут вызвать плохой контакт;
• Обязательно затягивайте винтовые соединения моментом, указанным в руководстве контактора - недостаточно плотное крепление вызывает нагрев;
• Не используйте этот комплект в качестве замены для полноценного реверсивного контактора - он лишь усиливает безопасность существующего решения;
• При обслуживании всегда отключайте питание - даже при выключенном контакторе шины находятся под напряжением;
• Для увеличения срока службы периодически осматривайте контакты на окисление и следите за целостностью блокирующего механизма.
