Комплект для сбора реверсивной схемы КТИ KARAT 185А 690В IP00 IEK (ИЭК) KKT50D-185-MB

Комплект для сбора реверсивной схемы КТИ (185А) от IEK предназначен для безопасного управления реверсивными цепями на высоких токах - он позволяет собирать схемы переключения направления движения двигателей с использованием контакторов КТИ, обеспечивая механическую блокировку против одновременного включения.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (185А) используется для создания реверсивных электрических схем на базе контакторов КТИ. Он предотвращает опасное одновременное включение двух контакторов - прямого и обратного хода - за счёт механической блокировки. Применяется в системах управления двигателями, где требуется изменение направления вращения: насосы, вентиляторы, конвейеры, лифты, станки с ЧПУ.

Технические характеристики

• Номинальный ток: 185 А - поддерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В;
• Количество полюсов: 3 - совместим с трёхфазными цепями;
• Тип контакта: гнездо (мама) - обеспечивает надёжное соединение с контактами контакторов;
• Способ монтажа: винтовой - фиксация осуществляется болтами, удобна для сервисного обслуживания;
• Ширина шины: 19,7 мм - соответствует стандартным размерам шин для контакторов КТИ;
• Максимальная толщина шины: 3 мм - допускает установку медных шин указанной толщины;
• Срок службы: 10 лет - гарантирует долговечность при правильной эксплуатации;
• Тип компонента: прочее - набор деталей для сборки, а не готовый аппарат.

Совместимость и монтаж

Комплект для сбора реверсивной схемы КТИ (185А) совместим только с контакторами серии КТИ, имеющими соответствующий интерфейс для установки механизма блокировки. Монтаж выполняется вручную: шины устанавливаются между контакторами, механизм блокировки крепится на направляющих с помощью метизов. Все элементы имеют стандартизованные посадочные места - не требуют доработки. Убедитесь, что контакторы установлены на одной плоскости и зазор между ними соответствует заявленному размеру шины (19,7 мм).

Безопасность и стандарты

Комплект для сбора реверсивной схемы КТИ (185А) разработан в соответствии с требованиями к безопасности электроустановок. Механическая блокировка исключает вероятность параллельного включения контакторов, что снижает риск короткого замыкания в сети. Соответствует нормам ГОСТ Р 50030.4.1 и IEC 60947-4-1 для коммутационных устройств.

Преимущества

• Предотвращает аварии из-за одновременного включения контакторов - повышает безопасность системы;
• Не требует внешнего питания - работает purely механически, отказоустойчив;

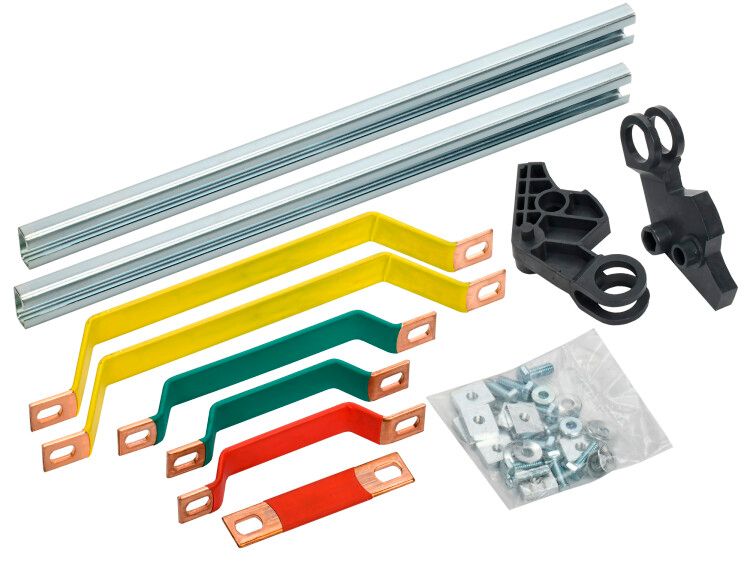

• Закрытый комплект - все необходимые элементы (шины, блокировка, направляющие, метизы) уже в наличии, не нужно докупать запчасти;
• Высокая надёжность контактов благодаря гнездовому типу соединения - минимизирует нагрев и окисление;
• Подходит для интенсивных режимов работы - срок службы 10 лет при частых переключениях.

Ограничения применения

• Не применяется с другими сериями контакторов - только с КТИ;
• Не предназначен для постоянного тока - работает только с переменным током;
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации корпуса;
• Максимальная толщина шины - 3 мм; использование более толстых шин вызывает неплотное прилегание и перегрев;
• Не является самостоятельным выключателем - требует наличия основных контакторов КТИ.

Примеры использования

• Реверсивный привод конвейера на пищевом производстве - переключение направления перемещения ленты;
• Станок с ЧПУ с функцией обратного хода - управление движением шпинделя;
• Лифтовая система с двунаправленным движением - безопасное переключение между подъёмом и спуском;
• Вентиляционные установки с возможностью изменения направления потока воздуха.

Практические советы

• Перед монтажом проверьте соответствие модели контакторов - используйте только КТИ с подходящим шагом крепления;
• При затяжке винтов не переусердствуйте - избыточный момент может деформировать пластиковую часть блокировки;
• Проверяйте свободное перемещение механизма блокировки после сборки - он должен жестко препятствовать включению обоих контакторов одновременно;
• Для длительной эксплуатации периодически осматривайте контакты на наличие следов нагара или окисления - особенно при работе в средах с высокой влажностью;
• Артикул kkt50d-185-mb - сохраните его при заказе запчастей, так как аналогичные комплекты могут отличаться по ширине шины или типу крепления.
