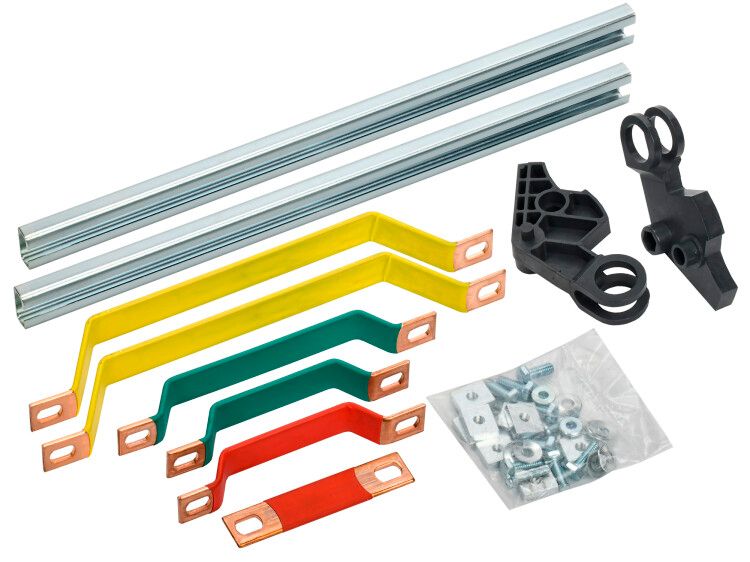

Комплект для сборки реверсивной схемы КТИ KARAT 150А 690В IEK (ИЭК) KKT50D-150-MB

Комплект для сбора реверсивной схемы КТИ (150А) от IEK предназначен для безопасного управления реверсивными цепями на высоких токах до 150 А. Этот комплект позволяет надёжно реализовать взаоблокировку контакторов КТИ, предотвращая одновременное включение противоположных направлений работы оборудования.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (150А) используется для создания реверсивных электрических схем на базе контакторов серии КТИ. Он обеспечивает механическую блокировку, которая исключает случайное одновременное включение двух контакторов - например, при управлении двигателем вперёд и назад. Подходит для установки в силовые щиты промышленного оборудования: насосы, вентиляторы, конвейеры, лифты, станки с реверсивным ходом.

Технические характеристики

• Номинальный ток: 150 А - выдерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В;
• Количество полюсов: 3 - соответствует трёхфазным системам питания;
• Тип контактов: гнездо (мама) - обеспечивает соединение с контактами контакторов типа КТИ;
• Способ монтажа: винтовой - фиксация осуществляется болтами, удобна для сервисного обслуживания;
• Ширина шины: 19,7 мм - совместима с типовой шириной шинных систем для контакторов КТИ;
• Максимальная толщина шины: 3 мм - допускает использование медных шин указанной толщины;
• Срок службы: 10 лет - гарантирует долговечность при правильном монтаже и условиях эксплуатации;
• Тип компонента: прочее - набор деталей для сборки, а не готовый аппарат.

Совместимость и монтаж

Комплект для сбора реверсивной схемы КТИ (150А) совместим только с контакторами серии КТИ. Установка требует точного расположения механизма блокировки между двумя соседними контакторами. Все элементы - шины, направляющие, метизы - проектировались под стандартные габариты КТИ. Монтаж выполняется путём закрепления винтами на DIN-рейке или корпусе щита. Перед сборкой проверьте соответствие шага крепления и положения контактных площадок на контакторах.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Механическая блокировка снижает риск аварийного замыкания при неверной коммуникации управляющих сигналов. Наличие защиты от параллельного включения повышает уровень безопасности операторов и оборудования.

Преимущества

• Устраняет необходимость внешних электронных интерблоков - всё решается механически;
• Не требует дополнительного питания - работает всегда, даже при отказе автоматики;
• Закрытые металлические шины обеспечивают минимальное переходное сопротивление;
• Цельный комплект - все детали уже подобраны и протестированы производителем IEK;
• Подтверждённый срок службы 10 лет - снижает затраты на замену и техобслуживание.

Ограничения применения

• Не применяется с другими сериями контакторов - только КТИ;
• Работает только при наличии двух контакторов одного типа и одинакового исполнения;
• Не рекомендован для частых переключений более 120 раз в час - возможен износ механических элементов;
• Не защищает от электрических помех или скачков напряжения - требуется дополнительная защита в цепи управления;
• Не предназначен для использования во взрывоопасных зонах - класс защиты IP не указан и не предусмотрен.

Примеры использования

• Станок с ЧПУ - переключение движения стола вперёд/назад;
• Лифтовая система - управление движением кабины вверх и вниз;
• Конвейер с обратным ходом - регулирование потока материалов;
• Вентиляционные системы с реверсом воздушного потока.

Практические советы

• Перед установкой обязательно сверьте модель контактора КTI - используйте только те, которые поддерживаются данным комплектом;
• Проверьте плотность прилегания шин к контактам - плохой контакт вызывает нагрев и выход из строя;
• Фиксируйте все винты моментом 1–1,5 Нм - переусиливать нельзя, чтобы не деформировать пластиковую основу;
• Обязательно проведите тестовое включение после сборки - убедитесь, что ни один из контакторов не активируется одновременно;
• При длительной работе в запылённых помещениях периодически осматривайте шины и контакты на окисление - очищайте мягкой щёткой.
