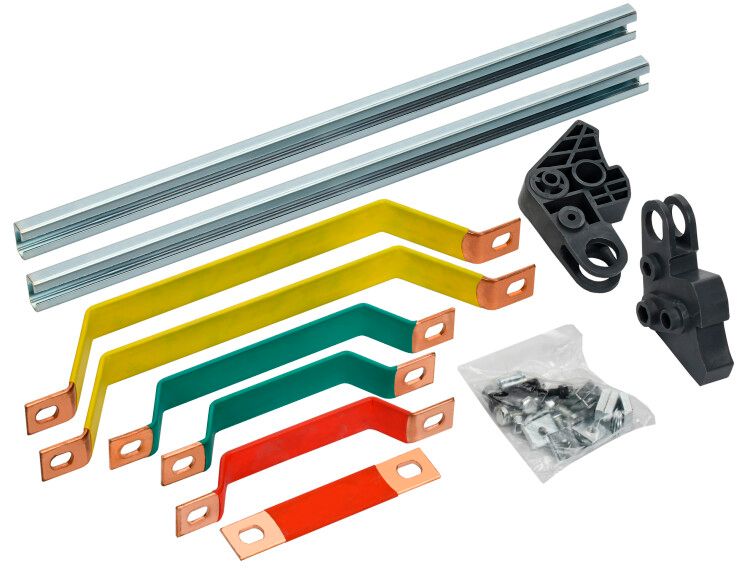

Комплект для сбора реверсивной схемы КТИ (265А) KARAT IEK KKT50D-265-MB

Комплект для сбора реверсивной схемы КТИ (265А) от IEK предназначен для безопасного управления трёхфазными двигателями с возможностью изменения направления вращения. Этот комплект обеспечивает механическую блокировку между двумя контакторами, предотвращая их одновременное включение, что особенно важно при работе с высокими токами до 265 А. Артикул kkt50d-265-mb используется в системах автоматизации промышленного оборудования.

Назначение и область применения

Комплект для сбора реверсивной схемы КТИ (265А) применяется для создания реверсивных цепей управления электродвигателями. Он гарантирует, что два контактора - для движения «вперёд» и «назад» - не могут быть включены одновременно, даже при ошибке оператора или отказе системы управления. Это снижает риск короткого замыкания между фазами и повреждения оборудования.

Подходит для установки на контакторы серии КТИ в щитах управления станков, насосов, конвейеров, вентиляционных установок и других устройств, где требуется изменение направления вращения двигателя.

Технические характеристики

• Номинальный ток: 265 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В переменного тока - рассчитан на работу в сетях среднего класса напряжений;
• Количество полюсов: 3 - соответствует трёхфазным системам питания;
• Тип контактов: гнездо (мама) - предназначено для соединения с контактами контакторов типа КТИ;
• Способ монтажа: винтовой - надёжное крепление без сварки или специальных инструментов;
• Ширина шины: 24,6 мм - совместима с типовой шириной медных шин в силовых щитах;
• Максимальная толщина шины: 3 мм - допускает использование жестких медных шин повышенной прочности;
• Срок службы: 10 лет - при условии соблюдения режимов эксплуатации и отсутствия внешних повреждений;
• Тип компонента: прочее - набор деталей для сборки, а не самостоятельный аппарат защиты.

Совместимость и монтаж

Комплект для сбора реверсивной схемы КТИ (265А) совместим только с контакторами серии КТИ от IEK. Установка требует точного расположения двух контакторов друг против друга - механизмы блокировки должны точно входить в зацепление.

Монтаж выполняется следующим образом:

• Устанавливаются два контактора КТИ на DIN-рейку с зазором, соответствующим ширине шины (24,6 мм);
• На них укрепляются направляющие элементы из комплекта;
• Закрепляется механизм блокировки - он фиксирует рычаги контакторов так, чтобы один не мог включиться, пока другой находится во включенном состоянии;
• Шины подсоединяются через винтовые зажимы; необходимо затянуть их моментом, указанным в руководстве контактора КТИ;
• Проверяется свободное перемещение каждого контактора при выключенном втором - блокировка должна работать без усилий.

Безопасность и стандарты

Комплект для сбора реверсивной схемы КТИ (265А) спроектирован в соответствии с требованиями ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 для коммутирующих устройств. Механическая блокировка обеспечивает уровень безопасности категории PL d / SIL 2 согласно ISO 13849-1, что делает её подходящей для применений с повышенными требованиями к отказоустойчивости.

Преимущества

• Предотвращает опасные состояния - невозможность параллельного включения контакторов снижает риск аварий;
• Не требует внешней электроэнергии - работает purely механически, вне зависимости от исправности управления;
• Легко собирается - все элементы (шины, направляющие, метизы) уже предусмотрены и совмещены;
• Высокая долговечность - срок службы 10 лет при нормальной эксплуатации;
• Стандартная форма - легко заменяется аналогичными решениями в существующих проектах.

Ограничения применения

• Не другие модели контакторов - только серия КТИ от IEK;
• Не рекомендован для частых переключений более 120 раз в час - увеличивается износ механических элементов;
• Не предназначен для работы в условиях постоянной вибрации выше 1g - возможно ослабление креплений;
• Не использовать в помещениях с уровнем запылённости выше IP54 - внутренние движущиеся части могут заклинить;
• Не следует модифицировать или удалять блокирующий механизм - это аннулирует гарантию и создаёт риск аварии.

Примеры использования

• Реверсивный управляемый конвейер в пищевой промышленности - двигатель меняет направление для продвижения и возврата продукта;
• Циркулярная пилы с функцией обратного хода - для быстрого освобождения материала после реза;
• Подъёмники и лифты с ручным управлением - обеспечивают контроль направления движения без программирования;
• Вентиляционные установки с регулировкой потока воздуха - позволяют менять направление воздушного потока сезонно.

Практические советы

• Перед монтажом проверьте соответствие ширины шины 24,6 мм - отклонение более +-0,5 мм может вызвать плохой контакт;
• Обязательно используйте только медные шины толщиной ≤3 мм - алюминиевые или слишком толстые шины не войдут в зажим;
• После сборки протестируйте схему без нагрузки - вручную включите один контактор, затем попробуйте включить второй - он должен заблокироваться;
• При обслуживании всегда отключайте питание - хотя блокировка механическая, ток всё ещё проходит через шины;
• Храните комплект в сухом месте - влага может вызвать окисление контактов и затруднить последующую сборку.
