Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10мм, 4Р | 307610 КЭАЗ

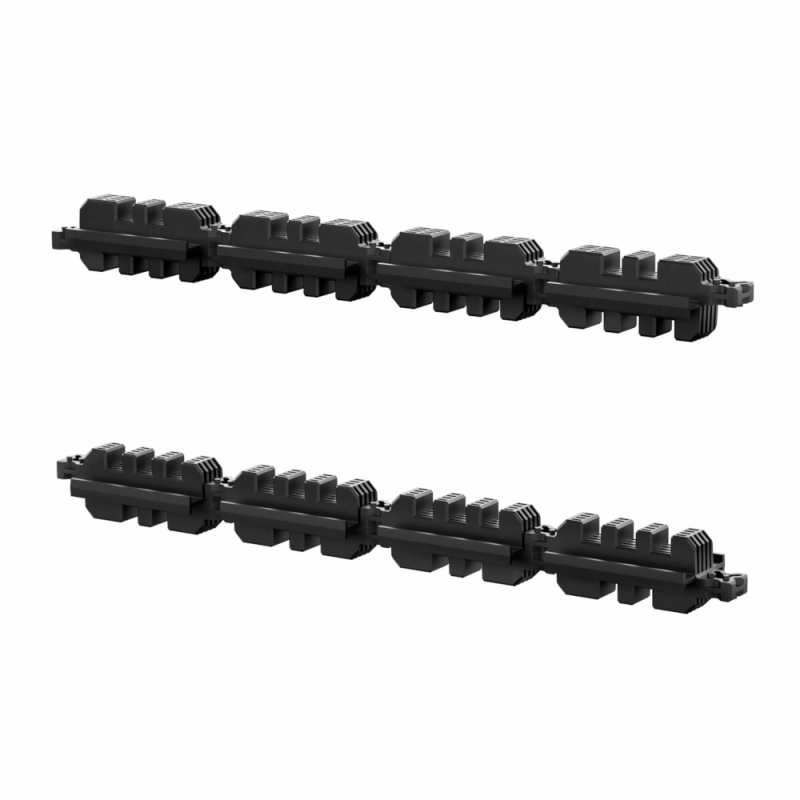

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 4Р от КЭАЗ (арт. 307610) предназначен для надёжной фиксации и электрической изоляции силовых шин в распределительных устройствах типа OptiBox M. Этот элемент обеспечивает устойчивую сборку многополюсных систем без риска пробоя между фазами.

Назначение и область применения

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 4Р используется внутри распределительных устройств для крепления и изоляции медных или алюминиевых шин. Подходит для четырёхполюсных систем - например, в щитах с трёхфазным питанием и нулевой шиной. Применяется в НКУ (нормируемых коммутационных устройствах), особенно там, где требуется повышенная механическая жёсткость и надёжная изоляция при больших токах.

Технические характеристики

• Тип изделия: Комплект установочный
• Количество полюсов: 4
• Количество шин на полюс: 1–2
• Толщина шины: до 10 мм
• Метрический размер резьбы: М8
• Габариты: ширина 20 мм, высота 10 мм, глубина 70 мм
• Совместим с сериями: OptiBox M

Совместимость и монтаж

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 10 мм, 4Р (арт. 307610) совместим со всеми моделями корпусов OptiBox M. Устанавливается на раму или основание щита с помощью болтов М8. Для монтажа потребуется доступ к внутренней части щита - изоляторы крепятся перед установкой шин. Рекомендуется использовать гайки и шайбы, соответствующие классу прочности 8.8. Не допускается перегрузка резьбового соединения - момент затяжки не должен превышать нормы для М8 (не более 5–7 Нм).

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от тяжёлых шин и вибраций оборудования
• Стандартизированная форма - позволяет собирать однотипные секции без адаптаций
• Интеграция в систему OptiBox M - гарантирует соответствие требованиям сборки завода-изготовителя
• Оптимальная толщина изоляционного материала - обеспечивает безопасную изоляцию при рабочих напряжениях до 1000 В переменного тока

Ограничения применения

• Не предназначены для использования вне серии OptiBox M - не подходят для других типов щитов
• Не рассчитаны на работу при температуре выше +60 C - возможна потеря диэлектрических свойств
• Не рекомендуются для внешних установок - отсутствует защита от влаги и пыли (IP-класс не указан и не предусмотрен)
• Подходят только для шин толщиной до 10 мм - более толстые шины не будут плотно фиксироваться

Примеры использования

• Щиты управления двигателями на производстве - фиксация фазных и нулевых шин в четырёхполюсном исполнении
• Распределительные пункты в цехах - сборка шинных систем с двумя проводниками на каждый полюс
• Обновление старых щитов с использованием модульной платформы OptiBox M

Практические советы

• Перед монтажом проверьте, что шины имеют ровную поверхность - деформации снижают контакт и увеличивают риск нагрева
• При установке нескольких комплектов на одной линии - соблюдайте минимальный зазор между соседними изоляторами (не менее 15 мм)
• Используйте только оригинальные крепёжные детали от КЭАЗ - сторонние гайки могут иметь отличную форму резьбы или материал
• После сборки проведите визуальный осмотр: все шины должны быть зафиксированы без люфта, а изоляторы - без трещин и следов перегрева
