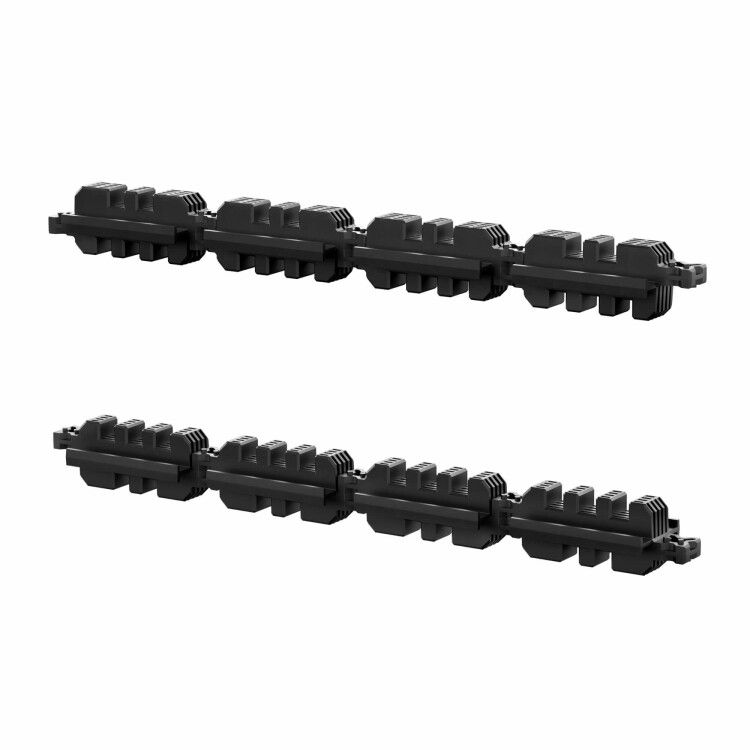

Комплект изоляторов главной шинной системы 1-2 шины на полюс, толщиной 5мм, 4Р | R5BBMS12054P DKC ДКС

Комплект изоляторов главной шинной системы 1–2 шины на полюс, толщиной 5 мм, 4Р DKC - это надёжный элемент для фиксации токоведущих шин в распределительных устройствах. Продукт серии RAM bus от бренда DKC обеспечивает механическую устойчивость и электроизоляцию при сборке четырёхполюсных систем с одной или двумя шинами на каждый полюс.

Назначение и область применения

Комплект изоляторов главной шинной системы 1–2 шины на полюс, толщиной 5 мм, 4Р DKC используется для монтажа прямоугольных медных или алюминиевых шин в силовых щитах и распределительных устройствах. Он применяется там, где требуется жёсткая фиксация и гальваническая изоляция между полюсами - например, в компактных ячейках КРУ, автоматических выключателях высокой мощности или системах бесперебойного питания.

Технические характеристики

• Тип изделия: изолятор
• Толщина шины: 5 мм - оптимальна для стандартных шин 80×5 мм, 100×5 мм и аналогичных
• Число полюсов: 4 - соответствует четырёхпроводным системам (L1, L2, L3, N или PE)
• Количество шин на полюс: 1 или 2 - позволяет собирать одиночную или парную шинную группировку
• Способ монтажа: втычной / вставной - шина вводится в зажим без болтовых соединений
• Исполнение: зажим-фиксатор с монтажной скобой - обеспечивает плотное прилегание и предотвращает люфт
• Материал: термореактивный пластик повышенной прочности - устойчив к нагреву до +130 C и химическим воздействиям

Совместимость и монтаж

Комплект изоляторов главной шинной системы 1–2 шины на полюс, толщиной 5 мм, 4Р DKC совместим с шинами стандарта IEC 60947-8 и DIN 43671. Монтаж выполняется просто: шина вставляется в зажим до характерного щелчка - фиксация происходит за счёт внутренних пружинящих контактов. Установка проводится на DIN-рейку или плоскую поверхность через отверстия в монтажной скобе. Для точного расположения используйте шаг 75 мм между центрами соседних изоляторов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 62208 и IEC 60664-1 по изоляционному расстоянию и пробивному напряжению. Комплект рассчитан на рабочее напряжение до 1000 В переменного тока и 1500 В постоянного тока. Сертифицирован для работы в условиях класса защиты IP20.

Преимущества

• Экономия времени - быстрая установка без инструментов
• Стабильность контактного давления - снижает риск перегрева при больших нагрузках
• Защита от случайного выпадения - зажим сохраняет положение даже при вибрациях
• Высокий уровень изоляции - исключает замыкания между фазами при загрязнении или конденсате

Ограничения применения

Не предназначено для использования вне закрытых корпусов - не имеет герметизации и не рассчитано на внешнюю среду. Нельзя применять с круглыми шинами или шинами толще 5 мм - возможен проскальзывание или повреждение зажима. Также запрещена эксплуатация при температуре ниже –25 C и выше +130 C - материал становится хрупким или деформируется.

Примеры использования

• Главные шины в модульном щите управления насосной станцией
• Распределительная система внутри частотного преобразователя
• Шинопровод в цеховой сети с несколькими ответвлениями
• Аппараты АВР с требованием минимального проходного сечения

Практические советы

• Перед монтажом проверьте толщину шины микрометром - допуск +-0,2 мм важен для надёжной фиксации
• Не затягивайте скобы слишком сильно - они служат для ориентирования, а не для механического усилия
• При использовании двух шин на один полюс располагайте их параллельно с зазором минимум 2 мм - чтобы избежать теплового взаимодействия
• Обязательно проверяйте целостность изоляторов после транспортировки - трещины недопустимы даже маленькие
• Подбирайте количество комплектов заранее - в одном наборе всегда четыре единицы, что точно покрывает 4P систему
