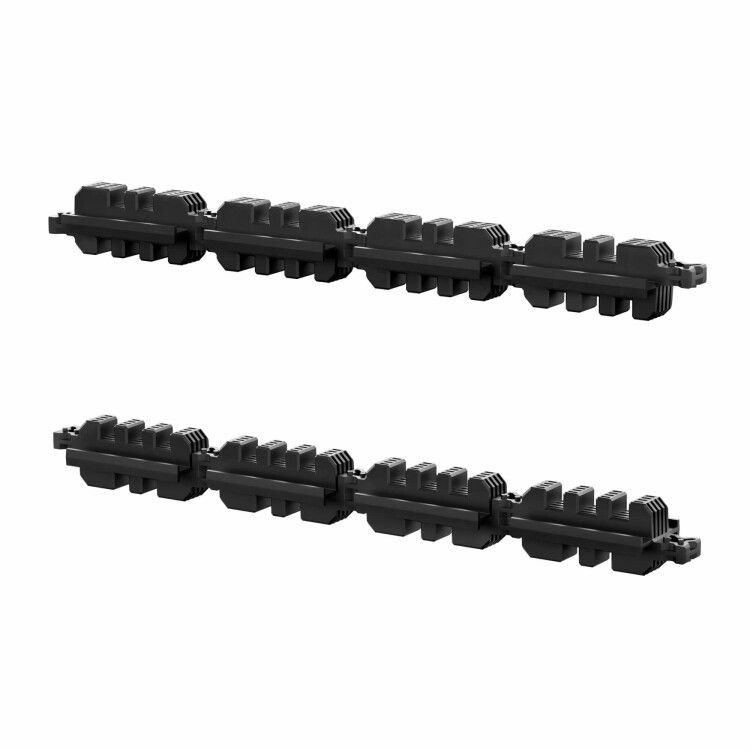

Комплект изоляторов главной шинной системы 2-3 шины на полюс, толщиной 5мм, 4Р | R5BBMS23054P DKC ДКС

Изолятор главной шинной системы 2-3 шины на полюс, толщиной 5мм, 4Р DKC - компонент для надёжной фиксации и электрической изоляции токоведущих шин в распределительных устройствах. Артикул r5bbms23054p используется в системах RAM bus от бренда DKC для четырёхполюсных сборок с прямоугольными шинами толщиной 5 мм.

Назначение и область применения

Изолятор главной шинной системы 2-3 шины на полюс, толщиной 5мм, 4Р DKC применяется для удерживания двух или трёх токоведущих шин в одной фазе внутри 4-полюсной шинной системы. Обеспечивает механическую прочность и электроизоляцию между шинами и заземленным корпусом оборудования. Устанавливается в силовых щитах, распределительных пунктах и коммунальных подстанциях, где требуется высокая плотность компактной сборки.

Технические характеристики

• Тип изделия: изолятор
• Количество шин на один полюс: 2–3
• Толщина шины: 5 мм
• Число полюсов: 4
• Способ монтажа: втычной / вставной
• Исполнение: зажим-фиксатор с монтажной скобой
• Тип крепления: прочее (не требует сверления или болтовых соединений)
• Серия совместимости: RAM bus
• Производитель: DKC (ДКС)
• Артикул: r5bbms23054p

Совместимость и монтаж

Изолятор главной шинной системы 2-3 шины на полюс, толщиной 5мм, 4Р DKC совместим исключительно с шинами прямоугольного сечения толщиной точно 5 мм. Монтаж выполняется путём вставки в подготовленный слот рамы шинной системы - защёлкивающий механизм обеспечивает жесткое положение без дополнительных креплений. Для правильной работы необходимо соблюдать шаг установки согласно проекту шинной системы RAM bus. Нельзя использовать с круглыми или гибкими шинами.

Преимущества

• Устраняет необходимость в болтовых соединениях - снижает время сборки и риск перегрева от плохого контакта
• Фиксирует сразу до трёх шин на одном полюсе - экономит место в шкафу
• Стандартное исполнение под серию RAM bus гарантирует точную взаимозаменяемость с другими элементами DKC
• Высокая степень механической устойчивости даже при больших токах короткого замыкания благодаря усиленному профилю материала

Ограничения применения

• Не предназначены для использования вне закрытых металлических шкафов - открытое расположение недопустимо
• Не подходят для шин толще или тоньше 5 мм - допуск +-0,1 мм
• Не рекомендованы для циклических нагрузок с частыми вибрациями без дополнительной демпферизации
• Не используются в условиях повышенной химической активности среды - материал не рассчитан на агрессивные пары или жидкости

Примеры использования

• Главные шины в распределительном щите 400 А, 4P, типовая система RAM bus
• Шинопроводы на производствах с автоматическими линиями (конвейеры, станки ЧПУ)
• Подстанции малой мощности в ЖКХ и объектах инфраструктуры

Практические советы

• Перед установкой проверьте толщину каждой шины микрометром - даже 0,3 мм отличия нарушают контакт и вызывают нагрев
• Не используйте одновременно два изолятора одного типа для одной шины - это создаёт лишнюю нагрузку на конструкцию
• При сборке шинной системы следите, чтобы все три шины были выровнены по плоскости - перекос увеличивает вероятность пробоя
• Обязательно используйте этот изолятор только в составе полноценной системы RAM bus от DKC - смешивание с аналогами других брендов может нарушить безопасность
