Комплект крепления на столб для цельного навесного шкафа из фибергласа Ш=400 мм | CN5FB040 DKC ДКС

Комплект крепления на столб для цельного навесного шкафа из фиберglasа, ширина 400 мм, серия DKC предназначен для надёжного крепления корпусов Conchiglia к вертикальным опорам. Этот комплект обеспечивает устойчивую установку шкафов в условиях открытого воздуха, где важны прочность и долговечность. Артикул cn5fb040 соответствует серии DKC и используется в промышленной автоматизации.

Назначение и область применения

Этот комплект крепления применяется для монтажа навесных шкафов Conchiglia шириной 400 мм на столбы, опоры или другие вертикальные элементы. Подходит для условий на открытом воздухе - например, на промышленных объектах, энергообъектах, железнодорожных путях, в зонах с высокой влажностью или запылённостью. Шкафы этого типа часто используются для защиты электрооборудования, систем управления, коммутационных устройств.

Технические характеристики

• Материал крепёжных профилей: оцинкованная сталь толщиной 2 мм - защищает от коррозии, сохраняет жесткость;
• Материал стяжных хомутов: нержавеющая сталь AISI 304 - устойчива к агрессивным средам, не ржавеет;
• Максимальная статическая нагрузка: до 300 кг на два профиля - позволяет безопасно крепить тяжёлые шкафы;
• Подходящий диаметр круглых опор: 40–195 мм;
• Подходящая сторона квадратных опор: 60–165 мм;

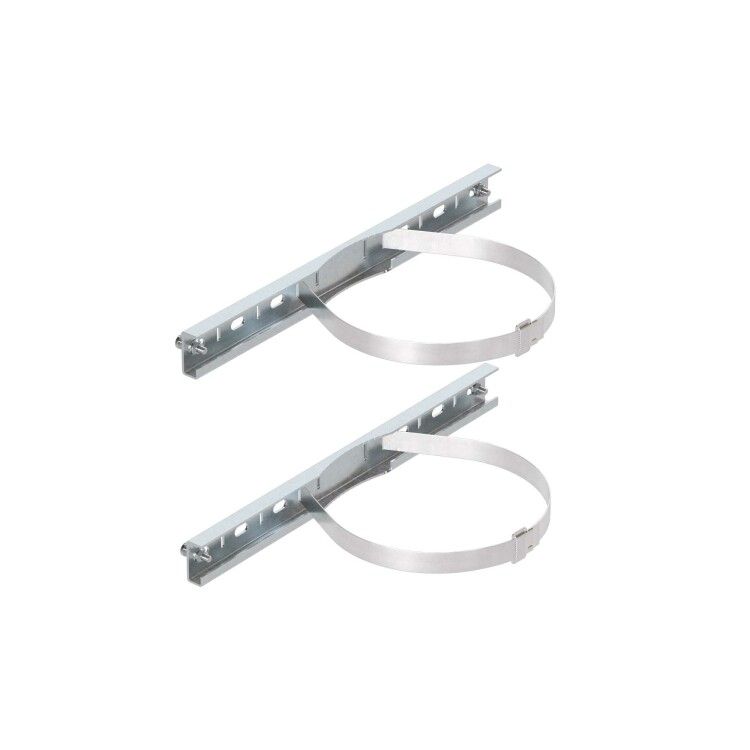

• Количество в комплекте: 2 профиля, 2 стяжных хомута, 2 замка для фиксации хомутов.

Совместимость и монтаж

Комплект совместим исключительно с шкафами Conchiglia шириной 400 мм. Профили крепятся вокруг опоры с помощью двух стяжных хомутов, которые затягиваются и фиксируются замками. Установка требует доступа к боковой поверхности опоры - нельзя использовать, если опора закрыта с трёх сторон. Для монтажа нужны гаечный ключ или плоскогубцы. Нельзя применять на деревянных, пластиковых или деформированных опорах.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям к corrosion resistance и механической прочности. Применяемый материал AISI 304 отвечает международному стандарту EN 10088-1. Оцинкование профилей соответствует ГОСТ 14918. Нагрузочная способность проверена статическими испытаниями, но не является одобренной нормативными документами для взрывоопасных зон.

Преимущества

• Высокая прочность благодаря двум параллельным профилям - распределение нагрузки снижает риск деформации;
• Устойчивость к внешним воздействиям - материалы не подвержены коррозии даже при постоянном контакте с влагой;
• Легкий монтаж - все детали предварительно собраны, не требуется допольнительная фурнитура;
• Гибкая адаптация - один комплект подходит для большого диапазона диаметров опор, что уменьшает необходимость заказывать несколько типов креплений.

Ограничения применения

• Не для динамических нагрузок - не рекомендовано использование там, где возможны удары, вибрация или частые перемещения оборудования;
• Запрещено применять на опорах меньше 40 мм или больше 195 мм в диаметре - хомуты не смогут плотно охватить поверхность;
• Не предназначается для горизонтального крепления - только вертикальные опоры;
• Не подходит для установки внутри взрывоопасных зон (Zone 0/1/2) - отсутствуют сертификаты ATEX или IECEx.

Примеры использования

• Крепление шкафа Conchiglia на металлическом столбе возле трансформаторной будки;
• Установка контроллеров на железобетонную опору линии электропередачи;
• Фиксация шкафа управления на трубчатой опоре конвейера на пищевом предприятии;
• Монтаж на центральной колонне в производственном цеху с повышенной влажностью.

Практические советы

• Перед монтажом проверьте диаметр опоры - лучше использовать штангенциркуль, особенно если она покрыта краской или слоем ржавчины;
• Затягивайте хомуты равномерно - перекос одного болта может вызвать неравномерную нагрузку на профиль;
• Рекомендуется периодически осматривать крепление (раз в год): проверяйте состояние хомутов и замков на предмет ослабления;
• Если опора имеет острые грани - перед установкой обработайте её мягкой насадкой, чтобы не повредить внутреннюю поверхность хомутов;
• Артикул cn5fb040 можно использовать как запасной комплект - он универсален для всех шкафов Conchiglia шириной 400 мм, вне зависимости от года выпуска.
