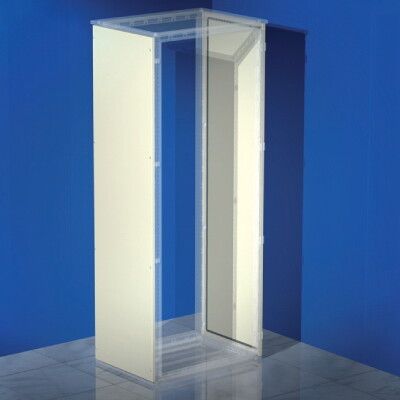

Комплект панелей бок. для шкафа RAM BLOCK CQE 2000х600 (левая+правая) DKC R5LE2062 ДКС

Панели боковые для шкафов CQE 2000 x 600 мм — элементы сборных металлических корпусов серии RAM block от DKC, предназначенные для завершения конструкции шкафов управления. Упакованы по две штуки, обеспечивают механическую защиту и герметичность боковых сторон шкафа. Артикул r5le2062 соответствует стандартным габаритам и требованиям ГОСТ 50827.3-2009.

Назначение и область применения

Панели боковые для шкафов CQE 2000 x 600 мм используются для закрытия боковых сторон шкафов серии RAM block. Они защищают внутреннее оборудование — автоматизацию, релейную защиту, системы мониторинга — от пыли, влаги, случайных контактов и механических повреждений. Применяются в промышленных объектах: на производствах, в насосных станциях, на транспорте, в энергообъектах. Подходят для установки в составе линейных или парных комплектов шкафов.

Технические характеристики

• Размеры: 2000 × 600 мм (высота × ширина)
• Материал: сталь толщиной 1,2–1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Замок: есть — обеспечивает фиксацию панели и защиту от несанкционированного вскрытия
• Кабельный ввод: есть — позволяет провести кабели через панель без нарушения степени защиты
• Количество модулей (U): 1 — совместимо со стандартными шасси высотой до 2000 мм
• Нормативный документ: ГОСТ 50827.3-2009

Совместимость и монтаж

Панели боковые для шкафов CQE 2000 x 600 мм совместимы исключительно с корпусами серии RAM block. Монтаж осуществляется на заранее собранный каркас шкафа: панель крепится болтами к направляющим профилям. Кабельный ввод расположен в нижней части — перед установкой проверьте соответствие диаметра ввода используемому кабелю. Замок требует наличия ключа — храните его в рабочей зоне. Для сборки в линию или “спина к спине” панели должны использоваться попарно — одна на каждую сторону шкафа.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009 — нормативу для электрооборудования в промышленных условиях. Порошковое покрытие повышает коррозионную стойкость. Конструкция обеспечивает степень защиты IP54 при правильной сборке с другими элементами шкафа. Ударопрочность IK10 достигается благодаря толщине стали и жесткости рамы — панель выдерживает значительные механические нагрузки.

Преимущества

• Высокая механическая прочность — стальная конструкция выдерживает нагрузки и удары
• Защита от несанкционированного доступа — наличие замка снижает риск вмешательства
• Удобство монтажа — готовые точки крепления и кабельный ввод экономят время
• Стандартные размеры — совместимость с серийными шкафами RAM block без доработок
• Два элемента в упаковке — оптимально для одного шкафа, минимизирует заказы

Ограничения применения

• Не подходят для шкафов других серий — даже аналогичных по размеру
• Не предназначены для наружной установки без дополнительной защиты
• Не обеспечивают герметичность сам по себе — требуется плотная сборка с дверями и торцевыми панелями
• Кабельный ввод имеет фиксированный диаметр — нельзя использовать кабели большего сечения без адаптеров

Примеры использования

• Шкаф управления насосной станцией — боковые панели защищают частотники и реле от влаги и пыли
• Линейка шкафов на конвейере — панели позволяют собирать единый блок с общей системой вентиляции
• Щит релейной защиты в цеху — замок предотвращает доступ персонала к силовым цепям
• Аварийный щит на железнодорожном участке — стальной корпус и порошковое покрытие выдерживают вибрацию и температурные колебания

Практические советы

• Перед монтажом проверьте, что все кабели уже проложены — после установки панели доступ к задней части ограничен
• При сборке нескольких шкафов в ряд — используйте одинаковый тип панелей (без кабельных вводов на смежных сторонах)
• Для работы в агрессивной среде (например, с химическими испарениями) дополнительно проверьте совместимость порошкового покрытия RAL 7035 с условиями эксплуатации
• Храните запасные ключи от замка — потеря ключа затруднит обслуживание шкафа
• Панели CQE 2000 x 600 мм в упаковке по 2 штуки — не разбирайте упаковку до момента монтажа обоих элементов
