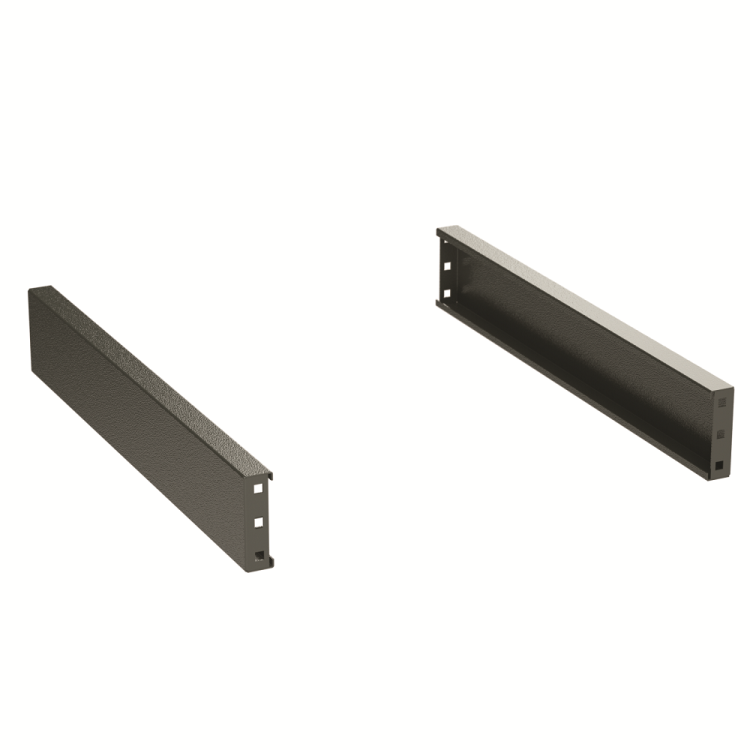

Комплект панелей цоколя, Ш/Г=300 мм, В=100мм, 1 кмп=2 шт. | 306874 КЭАЗ

Комплект панелей цоколя КЭАЗ Optima (арт. 306874) предназначен для защиты нижней части распределительного щита от механических повреждений, пыли и влаги. Комплект состоит из двух боковых панелей из стали с порошковым покрытием, совместим с установкой на улице и применяется в паре с основным корпусом OptiBox M.

Назначение и область применения

Комплект панелей цоколя КЭАЗ Optima используется для закрытия боковых сторон и задней поверхности щитов серии OptiBox M. Обеспечивает герметичность и защиту внутреннего оборудования от внешних воздействий. Подходит для монтажа в условиях повышенной запылённости, сырости и перепадов температур - например, на промышленных площадках, в насосных станциях, на открытых участках энергообъектов.

Технические характеристики

• Размеры: ширина 300 мм, глубина 300 мм, высота 100 мм
• Количество в комплекте: 2 штуки (боковые панели)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7011 (серый)
• Условия эксплуатации: допускается установка вне помещений
• Совместимость: предназначены исключительно для корпусов OptiBox M

Совместимость и монтаж

Панели цоколя КЭАЗ Optima (арт. 306874) крепятся только к корпусам серии OptiBox M. Устанавливаются на нижнюю часть щита после сборки основного корпуса. Для монтажа используются предварительно подготовленные отверстия и саморезы, входящие в комплектацию корпуса. Не требуют дополнительных крепёжных элементов. Перед установкой проверьте соответствие габаритов корпуса и панелей - посадочные места должны точно совпадать.

Преимущества

• Высокая прочность за счёт стальной конструкции толщиной 1,2 мм
• Защита от коррозии благодаря порошковому покрытию RAL 7011
• Готовые отверстия под крепление - не требуется сверление
• Поддержание целостности IP-класса защиты щита при установке на улице
• Совместимость со всеми моделями OptiBox M - замена возможна без переделок

Ограничения применения

• Не подходят для других серий щитов - даже аналогичных по размеру
• Не являются самостоятельными корпусами - требуют наличия основного щита OptiBox M
• Не обеспечивают герметизацию сами по себе - необходимо использовать уплотнители и правильно собирать весь корпус
• Не рекомендованы для постоянного контакта с химически активными средами (кислоты, растворители)

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на производственной линии с высокой запылённостью
• Автономная система освещения на территории объекта
• Контрольный щит на элеваторе или в зоне обслуживания транспорта

Практические советы

• Перед монтажом убедитесь, что основной корпус OptiBox M установлен ровно - перекос приведёт к неплотному прилеганию панелей цоколя КЭАЗ Optima
• Проверьте наличие всех крепёжных отверстий на корпусе до начала установки - отсутствие одного отверстия может потребовать доработки
• При использовании в сыром климате дополнительно обработайте стыки между панелями и корпусом силиконовым герметиком
• Не используйте панели цоколя КЭАЗ Optima (арт. 306874) как опорную платформу - они не рассчитаны на нагрузку выше собственного веса
