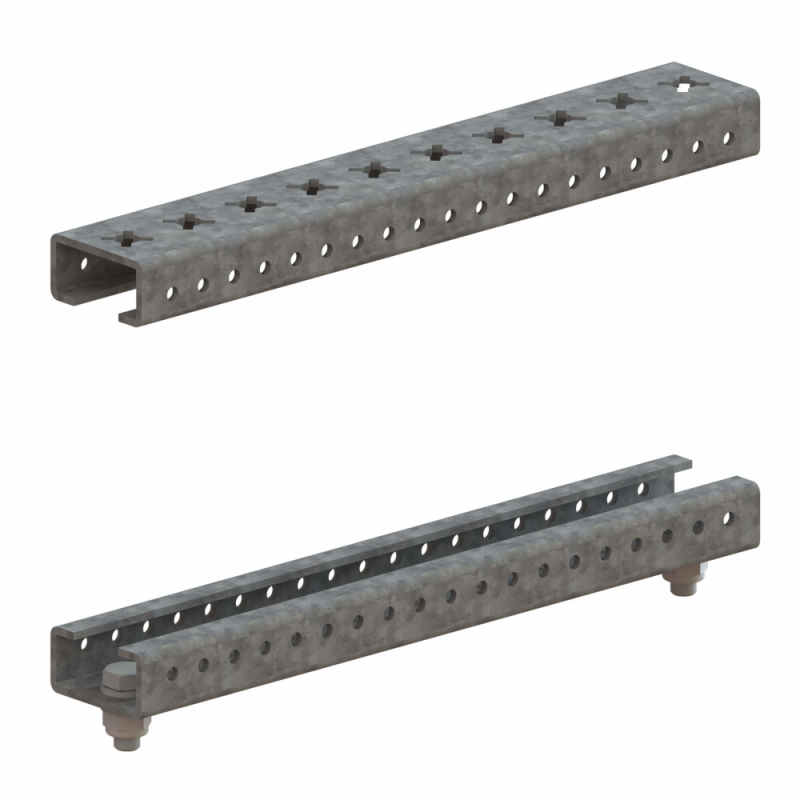

Комплект реек для установки главной шинной системы, 500мм | 307631 КЭАЗ

Комплект реек для установки главной шинной системы, 500мм КЭАЗ - это элемент крепления для сборки шинной системы в распределительных щитах. Продукт из серии OptiBox M от КЭАЗ предназначен для надежной фиксации главных токоведущих шин в системах автоматизации и силовой коммутации.

Назначение и область применения

Комплект реек для установки главной шинной системы, 500мм КЭАЗ используется для монтажа главных шин в щитах управления, распределительных устройствах и НКУ. Подходит для установки в стойках и каркасах, где требуется жесткая и устойчивая база для токоведущих элементов. Применяется в промышленных объектах: на заводах, в насосных станциях, в системах энергообеспечения.

Технические характеристики

• Тип изделия: рейка
• Высота профиля шины: 10 мм - соответствует стандартным габаритам шин для крепления в системе OptiBox M
• Ширина профиля: 20 мм
• Глубина (длина): 70 мм
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость и долгий срок службы
• Отделка поверхности: оцинкованная - защищает от окисления даже в условиях повышенной влажности
• Способ монтажа: винтовое крепление - позволяет фиксировать рейку болтами к раме или стенке щита
• Исполнение: системное - совместимо с другими элементами серии OptiBox M
• Количество модулей (U-юнитов) в высоту: 1 - занимает один стандартный вертикальный модуль

Совместимость и монтаж

Комплект реек для установки главной шинной системы, 500мм КЭАЗ совместим со всеми шинами и крепежными элементами серии OptiBox M. Устанавливается на металлический каркас щита с помощью винтов через предварительно просверленные отверстия. Для правильной установки важно соблюдать шаг крепления - рекомендуется использовать минимум два крепежных элемента на каждую рейку. Монтаж выполняется до установки самих шин - рейка служит основанием для последующего закрепления токоведущих элементов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленном оборудовании. Оцинкованная сталь обеспечивает безопасную работу в средах с возможностью воздействия влаги и химически активных веществ. Серия OptiBox M разработана в соответствии с международными нормами для компонентов НКУ.

Преимущества

• Стандартные габариты обеспечивают взаимозаменяемость с аналогичными элементами других производителей
• Оцинкованное покрытие снижает риск коррозии без необходимости дополнительной защиты
• Простая конструкция - не требует специальных инструментов для монтажа
• Поддерживается всей экосистемой OptiBox M - легко интегрируется в готовые решения

Ограничения применения

Не предназначена для использования вне систем OptiBox M - не подходит для самостоятельного крепления шин без соответствующей рамы. Не рассчитана на нагрузки выше стандартных значений для шинных систем. Не применяется в качестве несущей конструкции для массивного оборудования - только как вспомогательный элемент крепления.

Примеры использования

• Фиксация главной PE/N-шины в щите управления станком
• Установка шин распределения питания в центральном распределительном щите производства
• Монтаж заземляющей шины в системе АСУ ТП
• Сборка шинной системы в щитах для конвейерных линий

Практические советы

• Перед монтажом проверьте, что глубина рейки (70 мм) соответствует свободному месту внутри щита
• Используйте болты M4–M6 с подходящей длиной - слишком длинные могут задеть внутренние элементы щита
• При групповом монтаже нескольких реек выравнивайте их по уровню - это упрощает дальнейшую установку шин
• Для длительной эксплуатации в агрессивных средах допускается дополнительная антикоррозийная обработка кромок после резки
• Артикул 307631 - единственный номер для заказа этой конкретной модели; другие длины (например, 800 мм) имеют другой артикул
